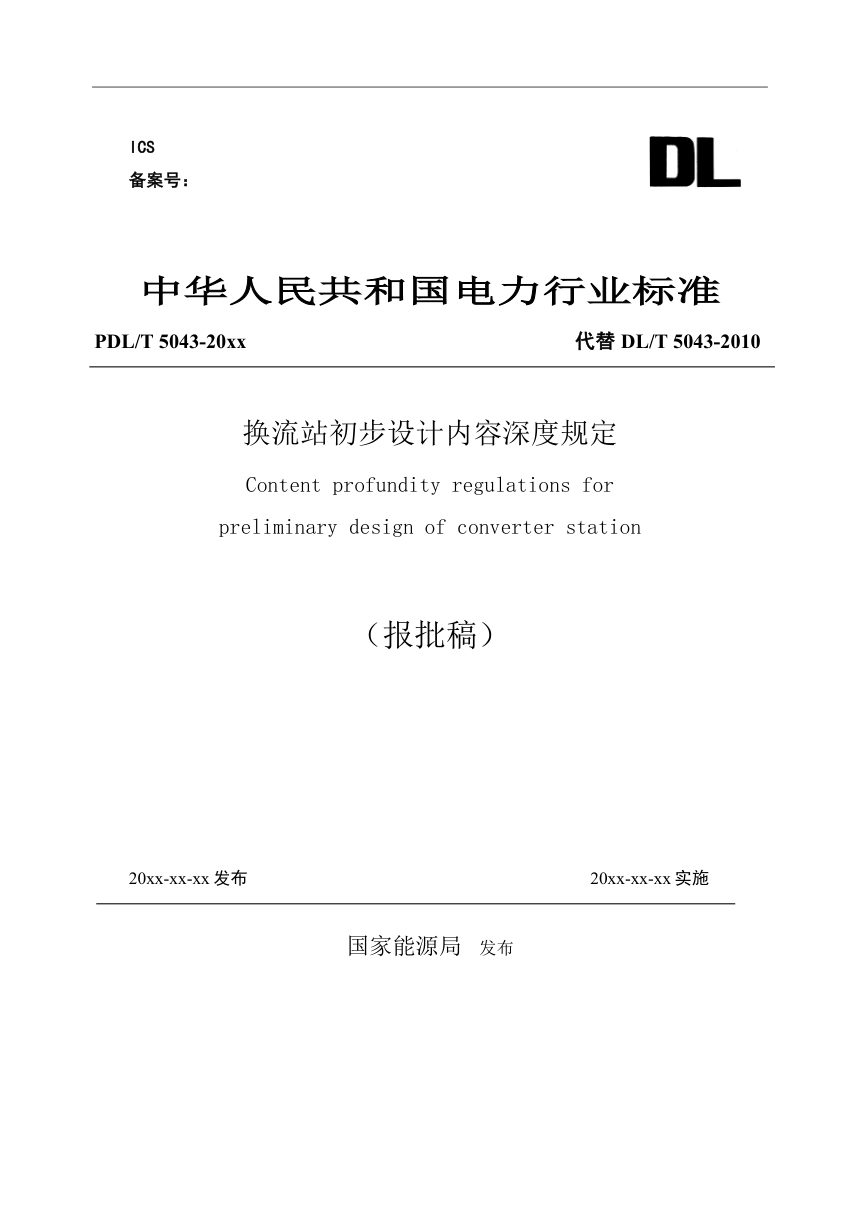

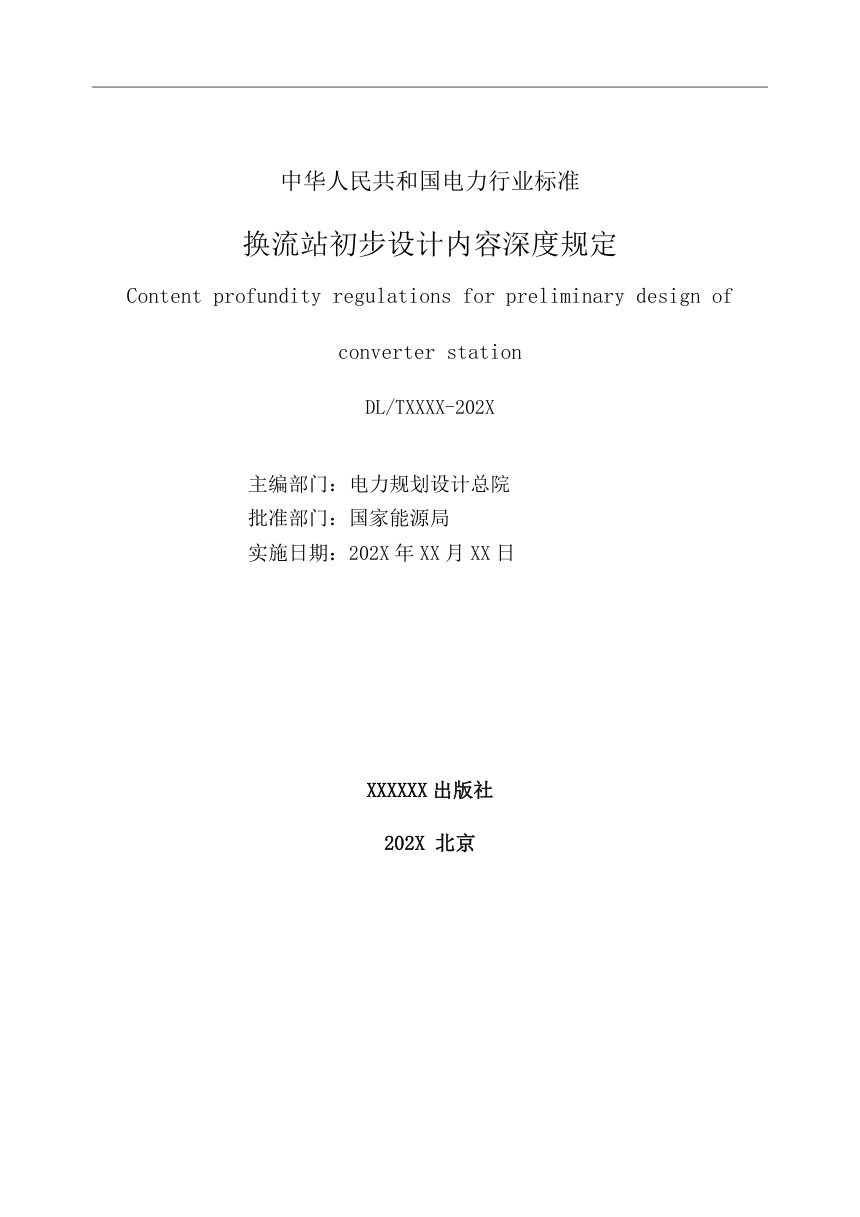

《换流站初步设计内容深度规定》DL/T 5043-2023（报批稿）

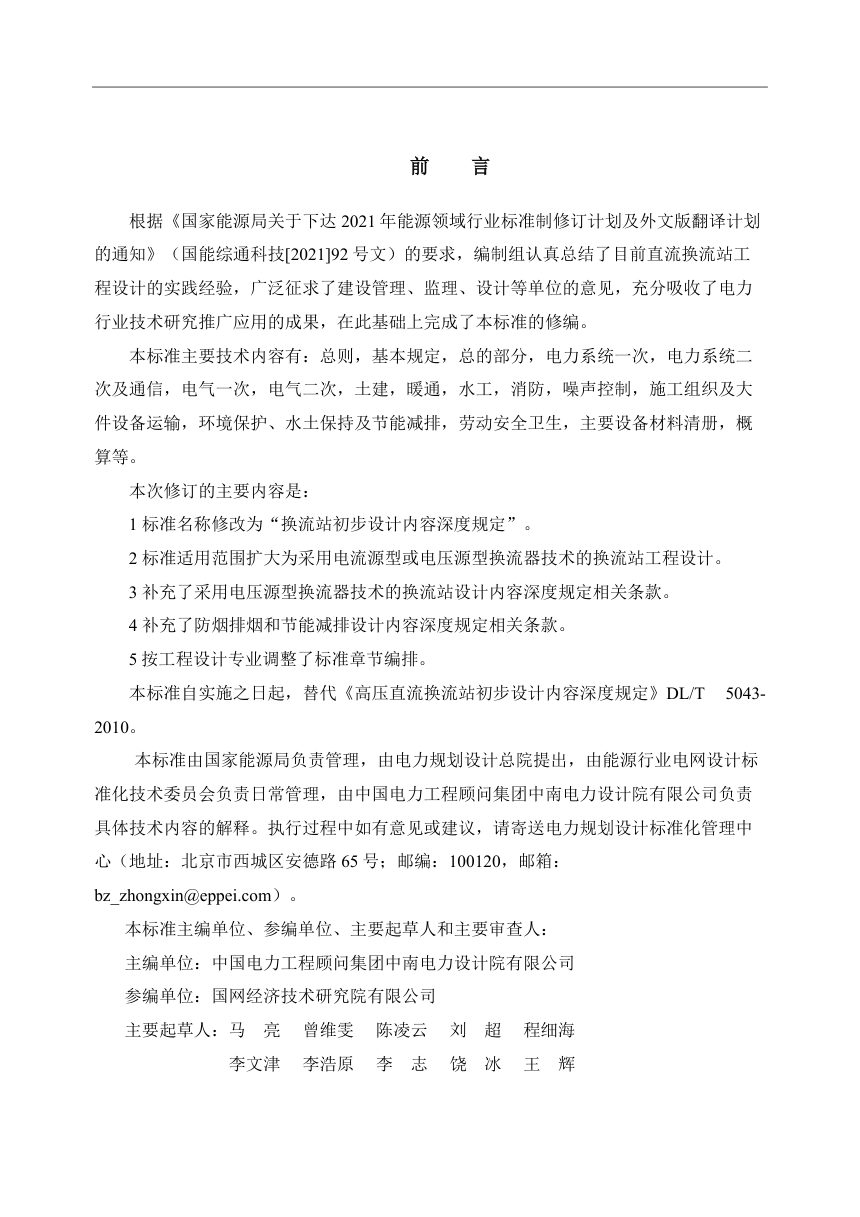

本标准替代 DL/T 5043-2010，将适用范围从高压直流换流站扩大至采用电流源型或电压源型换流器技术的换流站工程，明确了初步设计文件的内容构成、各专业设计深度及图纸要求，并新增防烟排烟、节能减排等条款，按工程设计专业重构了章节编排。

初步设计文件的总体框架

基本规定明确初步设计文件应包含总目录、设计说明书、图纸、主要设备材料清册、概算书、勘测报告及必要的技术专题报告七部分。文件编制须以核准的可行性研究报告和设计基础资料为前提，说明书按 A4 版面出版，图纸不宜大于 1 号。设计内容深度应满足设计方案确定、主要设备材料定型、土地征用、投资管理、施工图编制及施工生产准备等六方面要求，重大问题须进行达到概算深度的多方案技术经济比较。

换流站核心专业设计深度

电气一次部分覆盖主接线、过电压绝缘配合、设备导体选择、配电装置布置、站用电、防雷接地等技术内容。电气二次部分规定监控系统、直流控制保护、UPS 电源及辅助二次系统的配置方案。土建部分包含总规划、建筑结构、地基处理等设计要求。标准对各专业图纸深度有具体规定，如电气主接线图须标注设备和导体规格参数并区分本期与远景规模。

电力系统接入与系统二次

电力系统一次部分要求校核接入系统方案、无功配置与建设规模，提出交流母线电压、频率及短路电流水平要求，并对次同步振荡、新能源电压穿越等特殊问题提出研究要求。系统二次部分涵盖继电保护配置、调度自动化、通信方案及二次安全防护等内容。

专项设计及概算编制

消防、噪声控制、水工、暖通等专业各自规定了设计范围与图纸深度，如噪声控制要求采用软件建模预测并提供治理前后的噪声区域图。概算部分明确了编制原则、价格水平基准及与可研估算的对比分析要求，设备材料清册须按推荐方案分专业编列。
