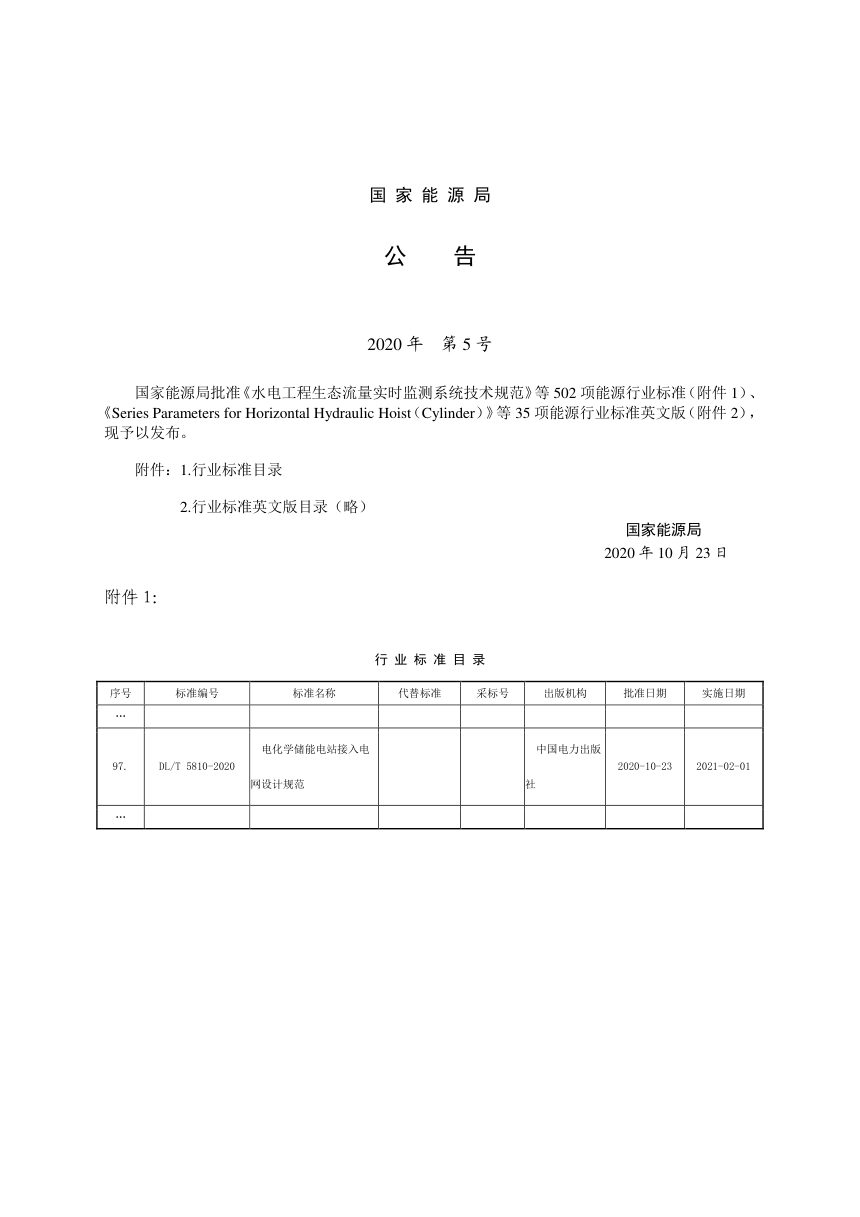

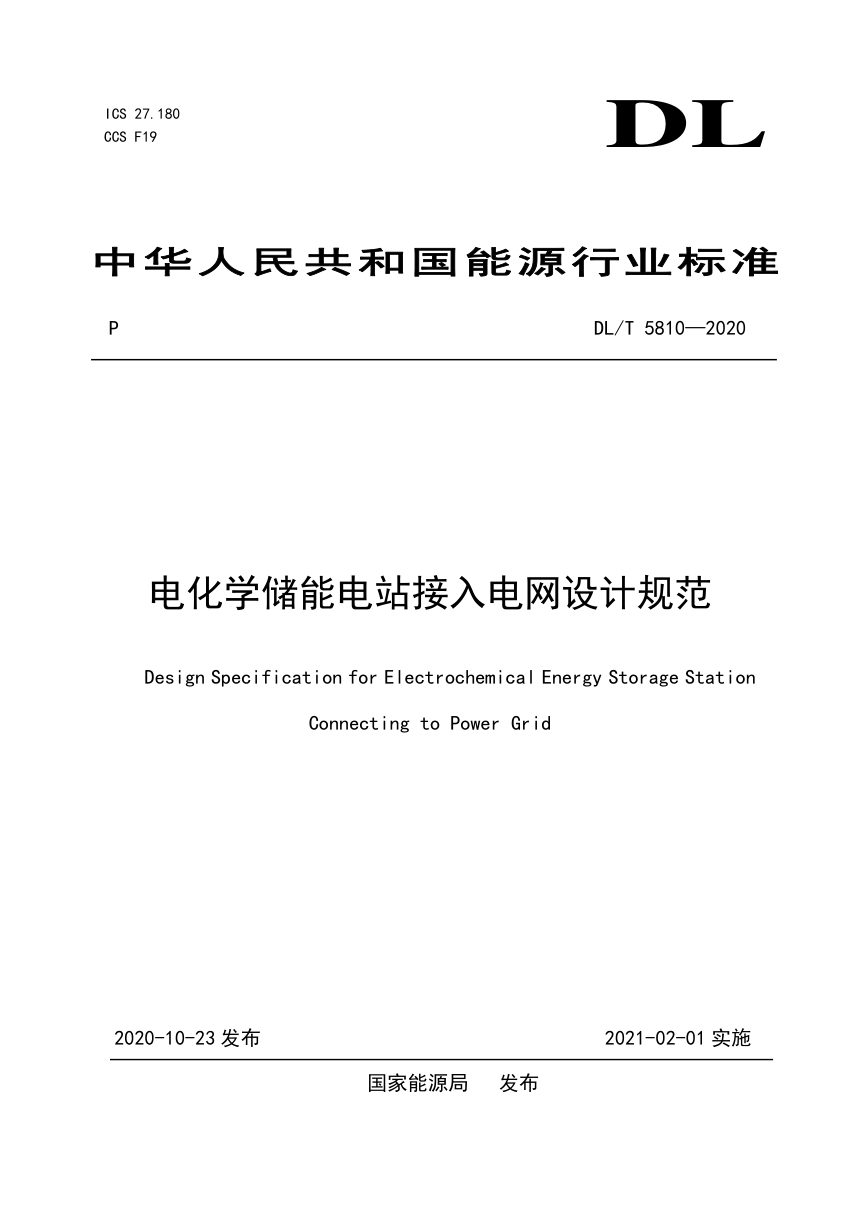

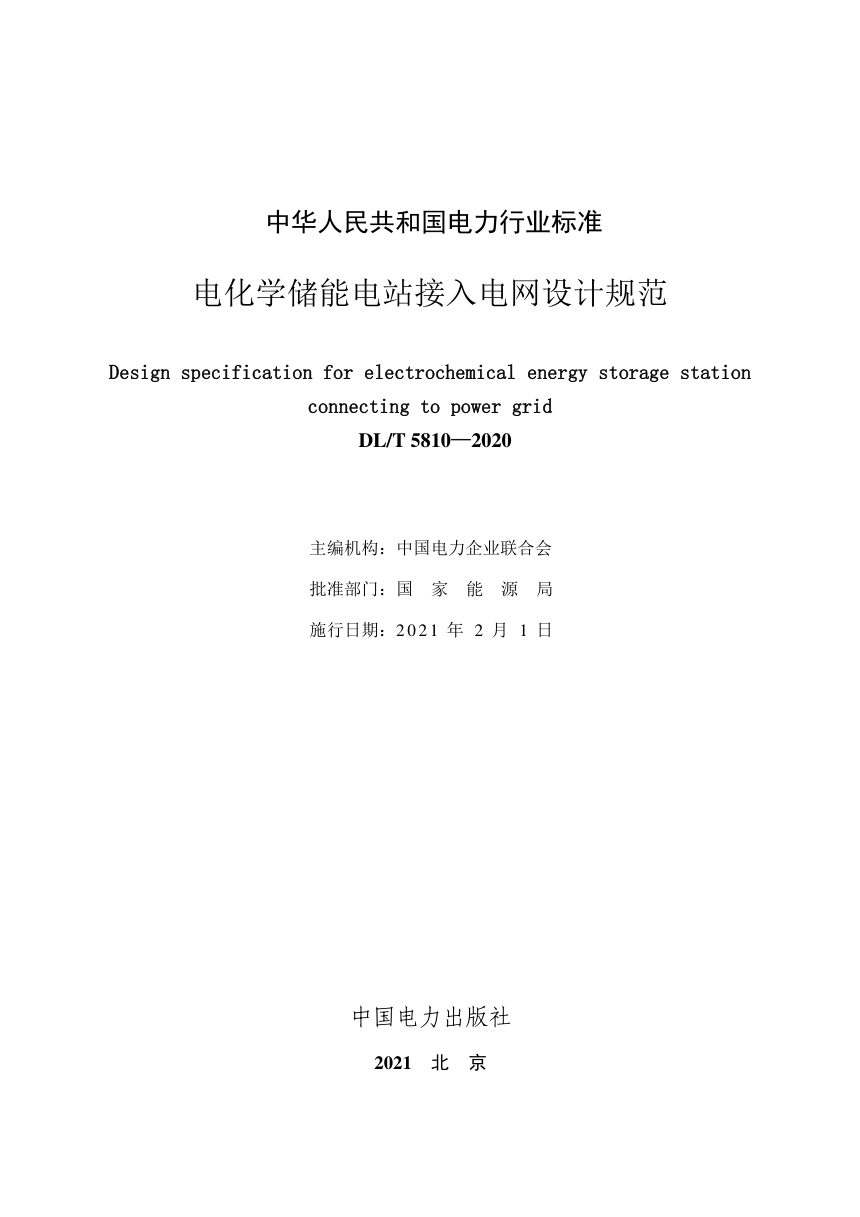

《电化学储能电站接入电网设计规范》DL/T 5810-2020

本规范针对通过35kV及以上电压等级接入公共电网的新建、改建和扩建电化学储能电站，规定其接入电网设计的技术要求，覆盖接入系统条件分析、一次系统与二次系统设计，以保障储能电站和电网的安全稳定运行。设计需统筹建设规模、工程特点与电网条件，经技术经济比较确定方案，并满足电能质量、功率控制、故障穿越等并网技术规定。

接入系统条件

设计前应分析电网现况、电网发展规划和电站概况。电网现况涵盖负荷、电源、已投建储能电站及网架情况；发展规划包括负荷预测、新增电源进度、机组退役及储能电站规划；电站概况含地理位置、规划规模、电池类型、应用模式及扩建条件。

一次系统设计

应开展电力电量平衡计算，分析储能电站对系统调峰调频的影响。接入电压等级按安全性、灵活性、经济性原则综合比选后确定，最终等级需经技术经济论证。接入方案应进行潮流、短路电流及电能质量计算，并有功无功控制能力和低高电压穿越能力分析，潮流计算需避免线路功率或节点电压越限，电能质量应满足相关国家标准。主要电气设备参数、并网点开断设备及站用电双路电源等均有明确要求。

二次系统设计

涵盖继电保护和安全自动装置、调度自动化、电能计量、通信系统和电能质量在线监测。涉网保护应与电网侧保护及重合闸策略协调，采用专线接入的宜配光纤电流差动或方向保护，并应配置独立防孤岛保护，动作时间不大于2s。调度自动化须具备遥测、遥信、遥调、遥控功能及双向数据通信能力；计量点按产权分界点或出线侧设置，关口点配置主副两块表计；110kV及以上电站至调度端应具备两路通信通道，其中一路为光缆；并网点应装设电能质量在线监测装置。
