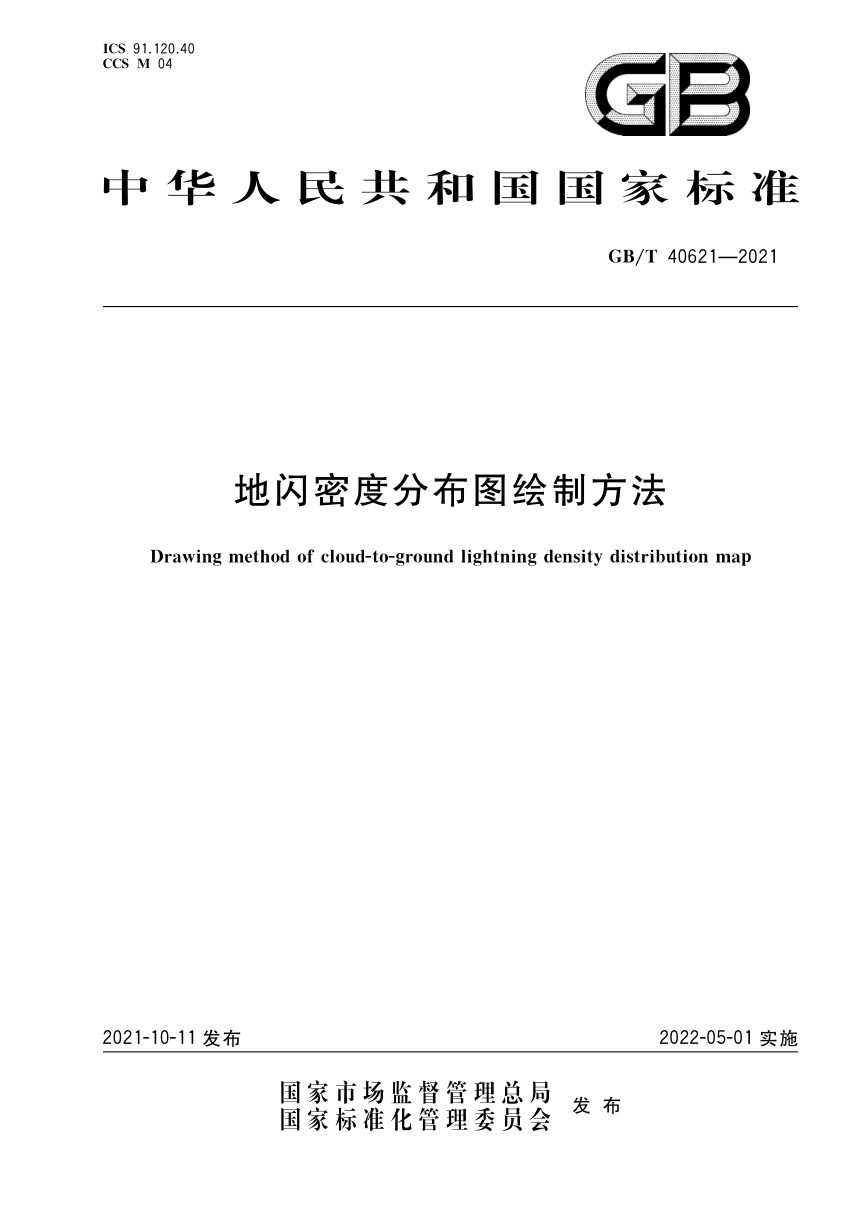

《地闪密度分布图绘制方法》GB/T 40621-2021

本标准规定基于雷电定位系统监测数据绘制地闪密度分布图的技术方法，适用于区域雷电风险区划与防雷工程设计。核心是把地闪密度按八级分层渲染成图，对数据来源、网格尺寸、观测年限和图面要素均设定了量化门槛。

等级划分与数据门槛

地闪密度NG按由低到高分为A至E共5个等级、8个层级：A级低于0.8次/(km²·a)，B1、B2级分别为0.8至2.0、2.0至2.8，C1、C2级为2.8至5.0、5.0至8.0，D1、D2级为8.0至11.0、11.0至15.5，E级为15.5及以上。绘图所用雷电数据观测年限不少于10个完整年，最新1年数据须落在近5年内，否则不满足要求。

网格与底图控制

目标区域须分割为规则网格，网格最小允许尺寸不小于中值定位精度的2倍，最小面积网格单元应至少包含80次地闪；边界区域细分为1 km×1 km子单元累加求NG，以消除边界效应。底图采用地理信息系统电子地图，宜用2000国家大地坐标系，地市级比例尺不小于1:50000，省级不小于1:100000，国家级不小于1:500000。

数据处理与成图

LLS监测数据须经分析筛选，剔除两站及以下定位数据、子站距雷击超过300 km的原始数据，形成统计样本库；统计各网格地闪密度时结合当地LLS建设规模与运行维护情况修正。不同层级按表1配色渲染，图例符号符合GB/T 24354。纸质图宜用0号图纸，电子版宜为png或pdf且分辨率不低于480 dpi，图面须含指北针、图例、数据年限、绘制单位和绘制时间。
