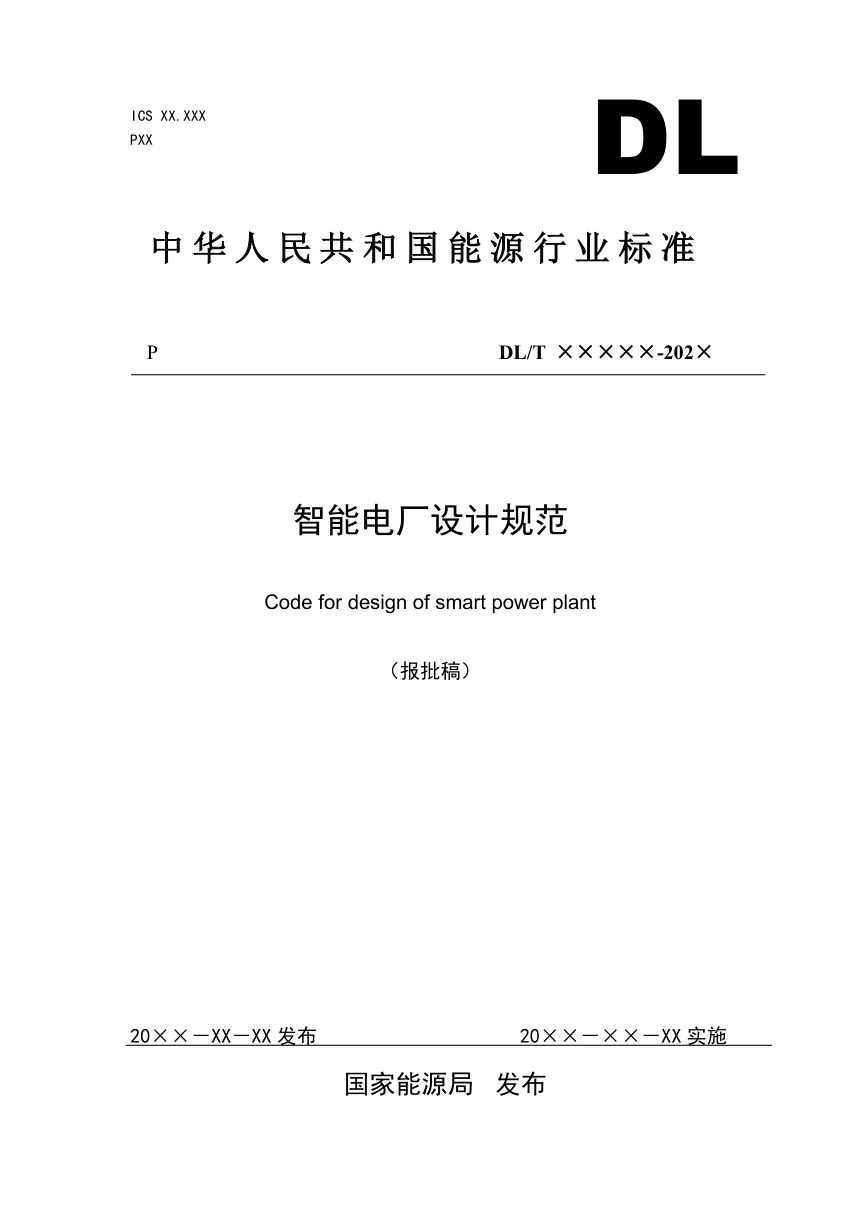

《智能电厂设计规范》NB/T 11020-2022（报批稿）

本标准适用于火力发电厂、燃气-蒸汽联合循环电厂、太阳能热发电厂、生物质发电厂的新建、扩建及在役机组改造工程设计，围绕智能电厂全生命周期，规定了总体规划、系统、功能、现场设备、网络安全与数字化移交的基本要求。其核心思路是以智能设备层、智能监控层、智能管理层三层架构为骨架，统一规划、分步实施，并将智能化程度划分为初级、中级、高级三个阶段。

三层架构与系统设计

本标准按智能设备层、智能监控层、智能管理层统一组织系统层级。智能设备层承担感知与执行，智能监控层依托DCS、FCS、PLC、SCADA等实现监视与控制，智能管理层汇集生产与管理数据支撑智能管理。智能监控平台应独立设置，智能管理平台与数字化移交平台宜合并并共用数据平台。网络分设监控层与管理层，监控层采用独立专用网络、实时控制网络冗余配置，管理层按核心、汇聚、接入三级规划，核心网双网冗余、核心层带宽宜采用万兆。各系统时钟应同步。

功能配置与现场设备

智能监控涵盖智能监盘、机组自启停、性能计算与优化运行、优化控制。自启停应覆盖冷态、温态、热态、极热态启动及任一负荷自动停运；优化控制经技术经济论证后选用，与常规控制系统无扰切换。智能管理分建设阶段与生产阶段，前者侧重施工安全、物资跟踪与进度造价分析，后者覆盖设备诊断预警、智能两票、智能巡检、三维可视化、智能燃料等。现场设备宜选用智能设备，检测或控制设备应支持标准化通信协议、即插即用与在线调试，关键参数可采用软测量获取。

网络安全与数字化移交

业务系统划分为生产控制大区和管理信息大区，按安全分区、网络专用、横向隔离、纵向认证、综合防护原则设置防护体系。两区之间应设电力专用横向单向安全隔离装置，纵向联接处设加密认证装置。生产控制大区内使用公用或无线网络时须设安全接入区。数字化移交内容含工程数据、文档及三维模型，三者应建立关联，宜与工程建设同步，通过移交平台实现跨平台展示、模型合并与校验，并遵循GB/T 32575。

本标准由能源行业发电设计标准化技术委员会管理，具体技术内容由中国电力工程顾问集团有限公司负责解释，执行中的意见与建议可反馈至该公司。
