名称:2026.06.18-《电力工程调相机站设计规程》NB/T 11933-2025(报批稿).pdf

《电力工程调相机站设计规程》NB/T11933-2025(报批稿),自2026年06月18日起实施。

本标准针对单机容量100Mvar~300Mvar、与换流站(变电站)合建的调相机站,统一其设计技术要求。内容覆盖电力系统对调相机动态无功响应、进相能力与主变参数的要求,站区总平面与竖向布置,冷却、润滑油、水处理等辅助系统,调相机房布置,以及仪表控制、电气系统、建筑结构、水工、消防、暖通、环保水保等配套专业,并强调与所依托换流站(变电站)统筹规划、分期衔接。

电力系统与主接线要求

本规程要求调相机建设规模、接入电压等级经系统研究确定,动态无功响应须满足次暂态和暂态需求并兼顾稳态,具备快速强励能力,关键参数按现行GB/T 44625和DL/T 2250执行。主变压器容量按调相机额定容量与过励无功出力综合选择,高压侧参数依据系统需求确定,中性点接地方式按所处电网要求确定,位于换流站附近时须依据直流偏磁研究结论明确是否加装抑制装置。电气主接线宜采用调相机-变压器组单元接线,条件受限时可采用两台调相机-变压器-高压断路器组合并接线。

辅助系统与厂房布置

内部冷却系统可采用空冷或双水内冷方式:空冷时空气冷却器设计裕度不小于15%,任一组停运时电机应能带80%额定负荷连续运行;双水内冷时定子、转子分别设独立冷却水系统,断水后调相机带额定负荷运行时间不小于30s。润滑油系统须满足启动、停机、正常运行及事故工况下所有轴承的安全运行,每台机组宜设一套油净化装置,出力不小于系统油量的20%,处理后油液清洁度达NAS6级及以上、水分小于50PPM。调相机房以工艺流程合理为原则分区布置,两台及以上宜纵向顺列或对称布置,每两台机组宜设一个零米检修场。

仪表控制与电气系统

调相机及其辅助系统应采用集中控制方式,多台调相机宜采用多机一控并纳入换流站(变电站)集中控制室统一监控,控制系统采用分散控制系统,重要调节、联锁信号双重化,重要保护信号三重化,并设独立于控制系统的双重跳闸按钮。调相机宜采用静止变频器启动,同期建设2至4台同容量机组时全站宜设两套启动系统。励磁系统顶值电压倍数、顶值电流倍数及允许强励时间按规程规定执行,自动电压调节器采用数字型装置并设两套独立调节通道。调相机变压器组电量保护采用双重化微机型成套装置,且选用不同厂家产品。

建筑、消防与环保

调相机房火灾危险性为丁类、耐火等级二级,地上部分防火分区允许建筑面积不大于6台机组,地下部分不大于1台机组,各车间安全出口不少于2个。调相机厂房抗震设防类别为乙类,其他建(构)筑物为丙类,结构设计工作年限50年。消防供水设施宜与换流站(变电站)合并设置,容量小于300Mvar与300Mvar机组分别按规定配置火灾自动报警及固定灭火系统。环境保护方面,电磁场影响须符合GB 8702,噪声须符合GB 12348和GB 3096,化学废水优先综合利用,事故油坑、事故油池须采取防渗措施,水土保持落实预防保护与表土资源保护要求。

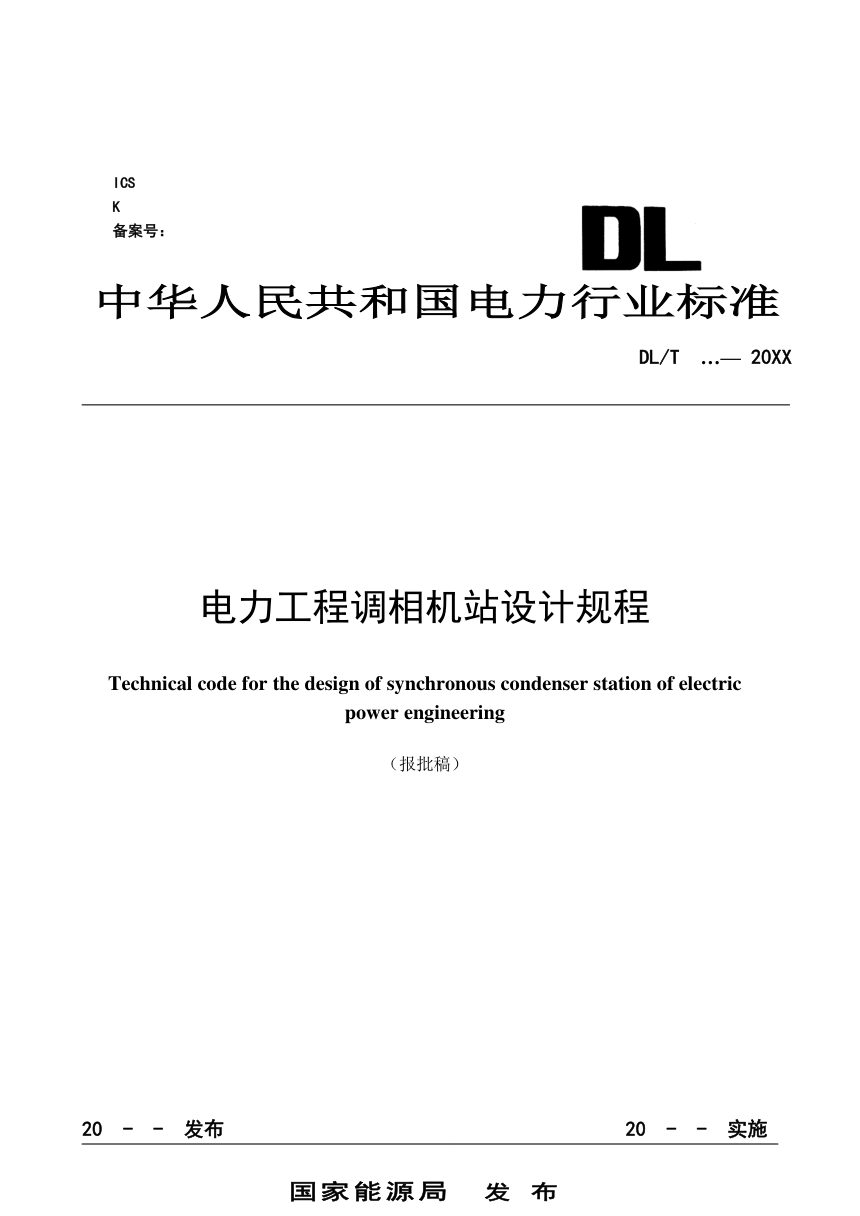

《电力工程调相机站设计规程》NB/T 11933-2025(报批稿)第1页
第 1 页

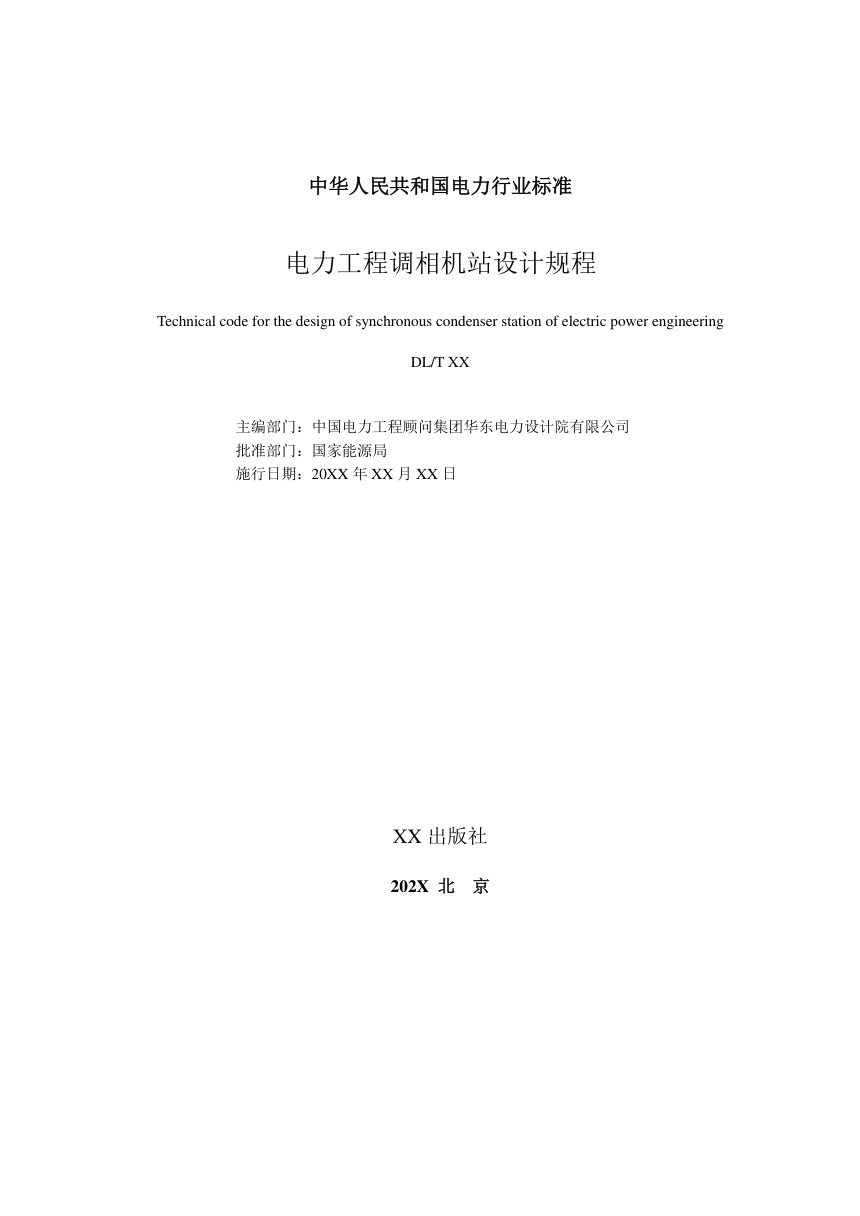

《电力工程调相机站设计规程》NB/T 11933-2025(报批稿)第2页
