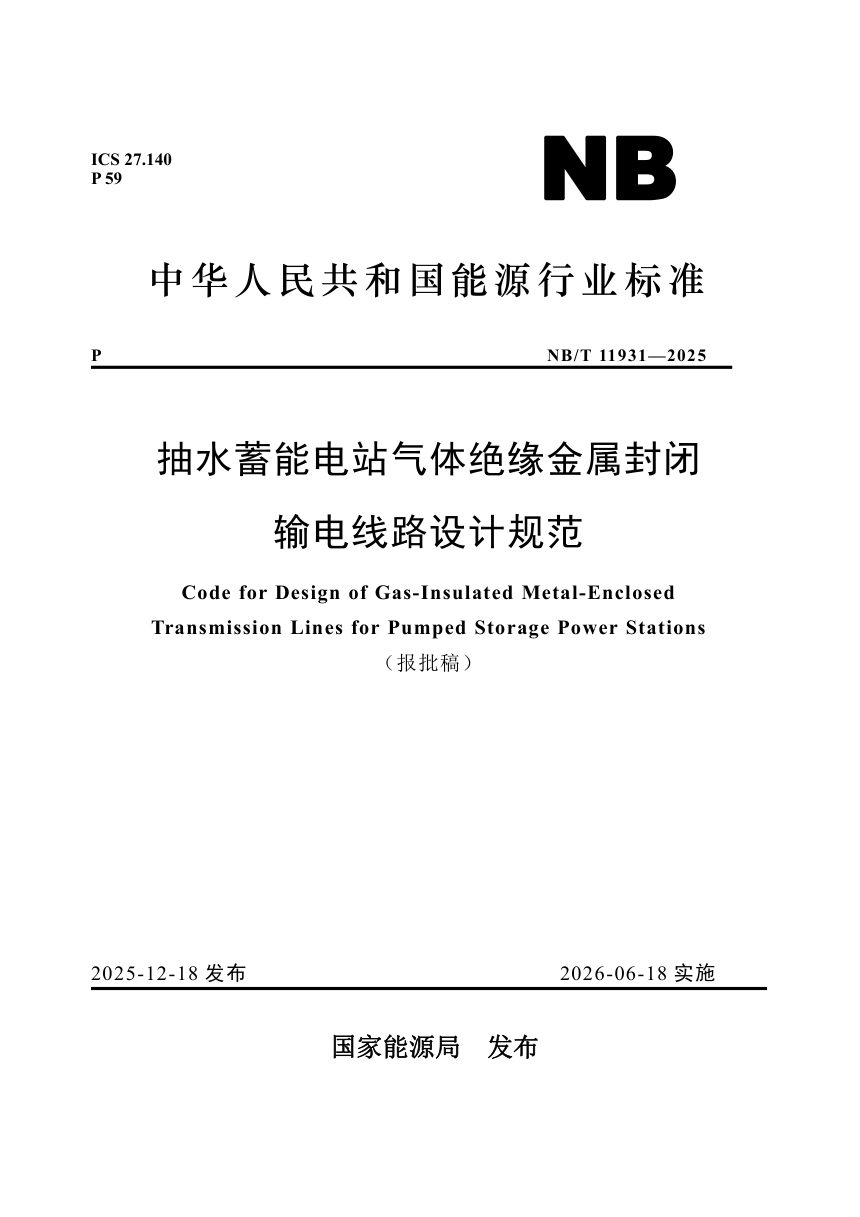

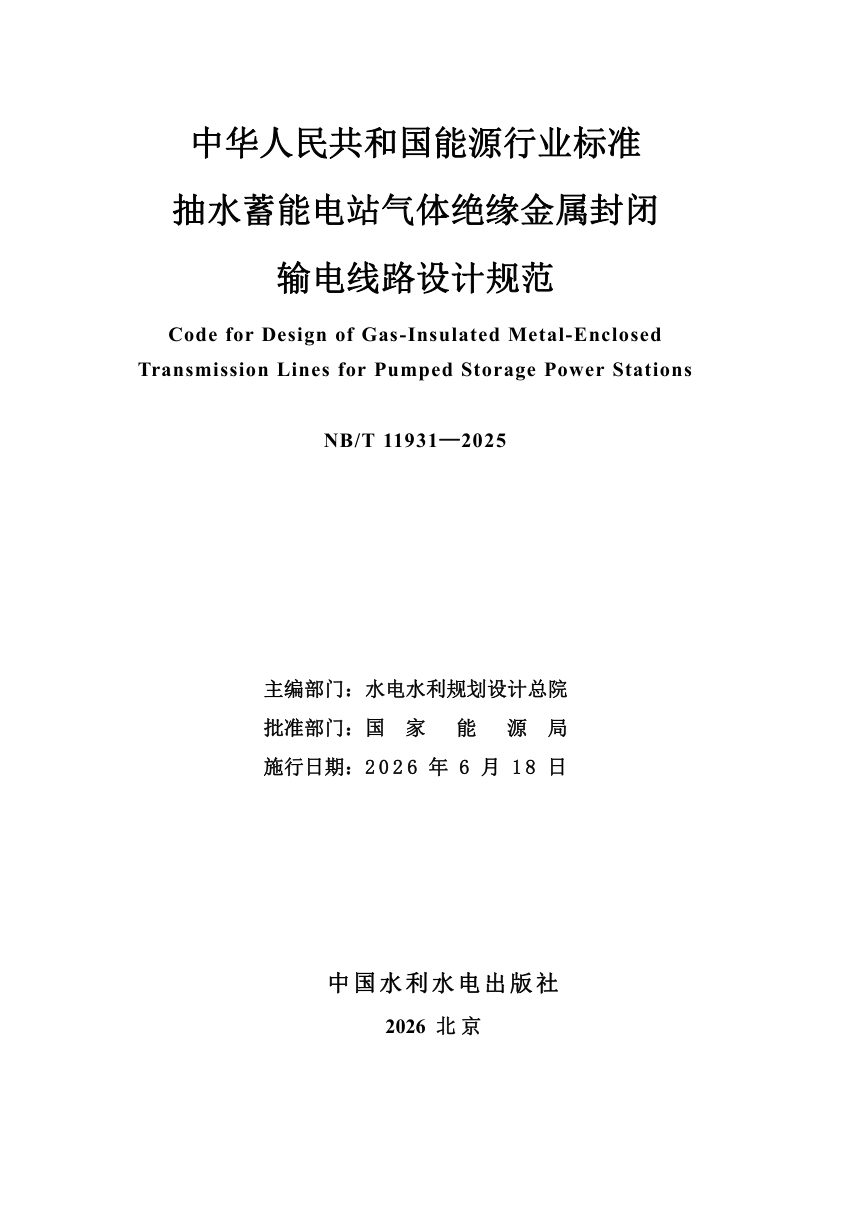

《抽水蓄能电站气体绝缘金属封闭输电线路设计规范》NB/T 11931-2025

本规范针对抽水蓄能电站高压引出线GIL设计无统一依据的问题，界定了72.5 kV～800 kV、50 Hz电压等级范围内的设计规则，覆盖环境条件、性能参数、配置接口、接地、布置安装及试验全过程。主编单位为水电水利规划设计总院，由中国电建集团西北勘测设计研究院有限公司起草，自2026年6月18日实施。

适用边界与性能底线

GIL额定电压从72.5、126、252、363、550、800 kV中选取，额定电流下限1250 A、上限8000 A，额定短时耐受电流从25 kA到80 kA。单个隔室最大年漏气率不大于0.1%，使用寿命不少于30年。户内最低温度分-5℃、-15℃、-25℃三档，户外增设-10℃、-25℃、-30℃及日温差15 K/25 K，海拔限1000 m，地震动峰值水平加速度不超过0.2g，超出时须与制造厂协商并做修正。

设备配置与接口划分

绝缘气体可采用SF₆或SF₆与N₂混合气体，环保替代气体在技术经济合理时允许使用。外壳宜用铝合金，短路电流40 kA及以上时壁厚须满足0.1 s不烧穿，低于40 kA时为0.2 s。导体采用高导电率铝合金，连接部位镀银；滑动触头机械寿命不低于10000次。GIL与GIS界面以绝缘隔板为界，过渡导体和外壳跨接条由GIL制造厂提供，对接触头、法兰及密封圈由GIS制造厂提供。伸缩节与变压器、电抗器、GIS连接处及跨土建结构缝处设置，允许伸缩循环次数不宜小于10000次。

接地、布置与安装控制

外壳与支架接地引下线分别设置，外壳采用多点接地，接地母线的接地连接点不少于4个、间距不宜大于100m；正常运行感应电压不大于24V，故障条件下不大于100V。竖井高度超过100m时，安装维护平台间距宜与预组装段长度一致，平台地面宜低于GIL对接面1.2m。竖井顶部预留起吊高度应在满足一个直线标准单元的基础上增加1.5m及以上。平洞或斜井内GIL相间外壳净距、外壳距墙及距地不宜小于500mm，斜井角度不宜大于30°。气室充气阀按气室数量分设顶部、底部或维护平台处。

试验与监测要求

试验分型式试验、出厂试验和现场交接试验三类。型式试验12项，含内部故障电弧试验、隔板压力试验、滑动触头机械试验等；出厂试验7项；现场交接试验6项，其中冲击电压试验可由制造厂与用户协商开展。每个隔室应装设气体监测系统，至少包括密度监测装置。单回GIL送出或该回故障导致全站机组停运时，应设置故障点定位装置。户内GIL含SF₆时应配置泄漏监测报警、事故排风及氧含量监测系统，作业时氧含量须大于19.5%，SF₆浓度小于1000 μL/L。
