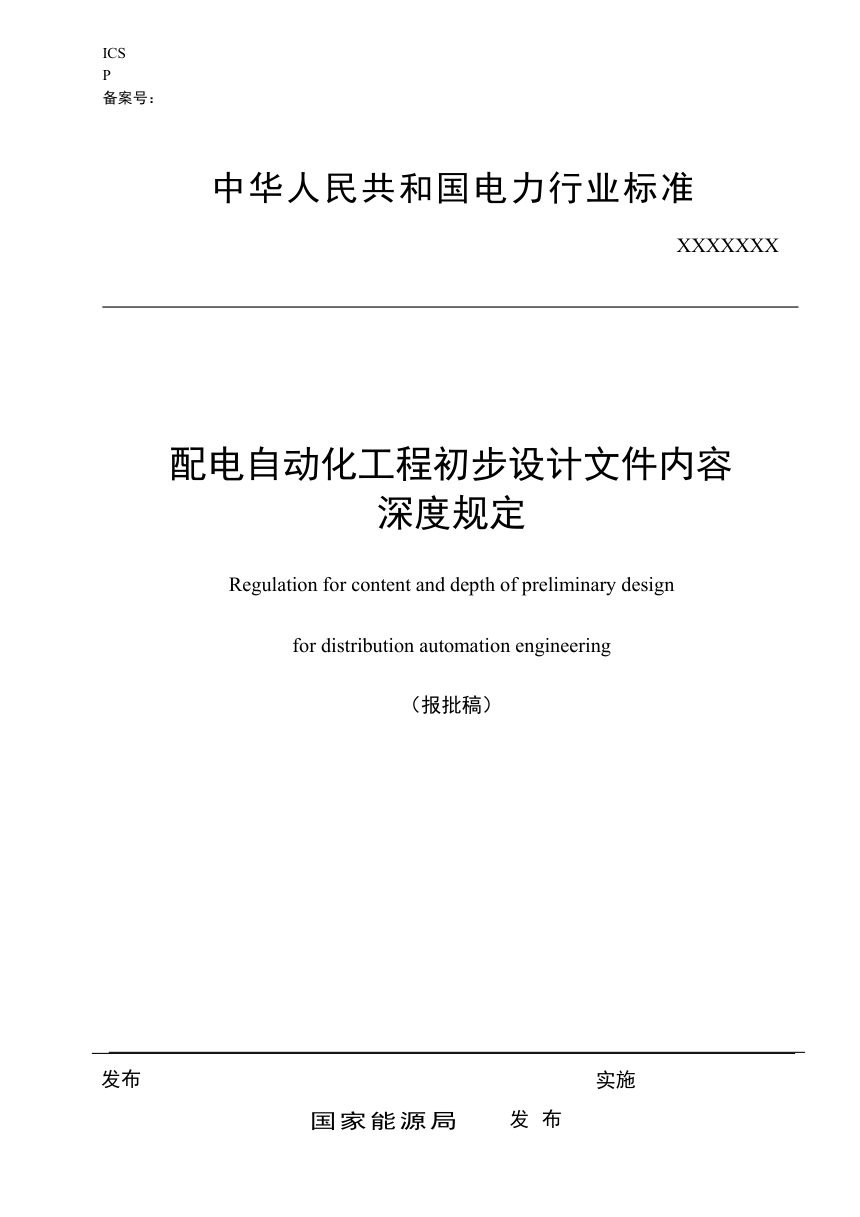

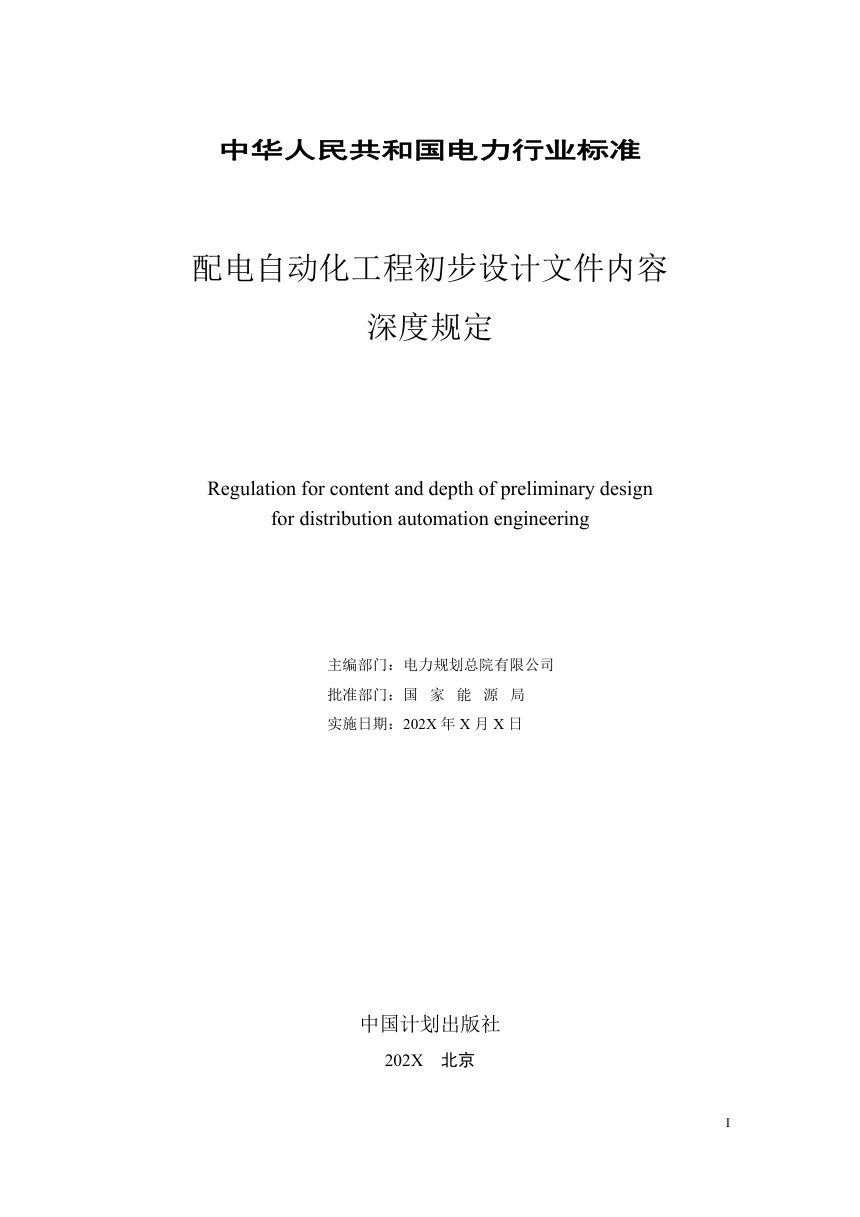

《配电自动化工程初步设计文件内容深度规定》NB/T 11509-2024（报批稿）

本标准规定配电自动化新建、改建及扩建工程初步设计的内容构成与深度要求，适用于主站、子站、终端、信息交互与安全防护、通信网、辅助设施、配电设备及工程概算等设计环节。初步设计文件由总目录、说明书、图纸、设备材料清册和概算书组成，须以批准的可行性研究报告和设计任务书为依据，满足招标文件编制、施工图设计、投资控制及施工生产准备需要。

设计说明书的分项深度

说明书按总体设计、主站、子站、终端、信息交互与安全防护、通信网、辅助设施、配电设备、工程实施安排分项提出要求。主站应明确系统架构、应用功能模块配置、技术指标及软硬件与组屏方案，改扩建工程须说明现有软硬件升级和功能模块新增方案；终端应提出布点方案、应用功能、性能参数、电源、通信、安装防雷及接地方案；通信网须区分光纤、无线、电力线载波三类终端接入方式，分别说明技术体制、组网方式、设备配置与安装位置，并说明骨干通信网扩容改造方案。

设计图纸与设备材料清册

图纸部分列出十四类主要图纸，其中主站硬件结构示意图、设备平面布置图、屏柜布置图、配电系统网络接线图、终端布点图、通信网拓扑图、光缆路径示意图、无源光网络分光示意图、通信设备平面位置图、电源接线示意图等为应提供项，系统示意图、软件结构图、安全防护方案图、成套设备硬件结构示意图为宜提供项。主要设备材料表按系统分项开列，涵盖主站与子站软硬件、终端、安全防护、通信网、辅助设施及配电设备改造，硬件设备与操作系统、数据库、中间件等软件应满足信创要求，三遥终端应具备远程运维功能。

工程概算书的编制要求

概算书应说明工程量、定额、设备费、人工费、材料费、机械费、费用标准、其他费用、基本预备费及特殊项目费用的选取原则与编制依据，涉及闲置物资再利用的须说明其价格处理方式。投资分析须将初步设计概算与可行性研究估算、类似工程概算进行对比，阐述增减原因。概算表包括总概算表、安装与建筑工程专业汇总概算表、其他费用概算表等，附件包括可研批复文件、估算与概算投资对比表、建设期贷款利息计算表、勘察设计费计算表等；安装与建筑工程概算表中设备材料的名称、规格、型号应与主要设备材料清册一致。
