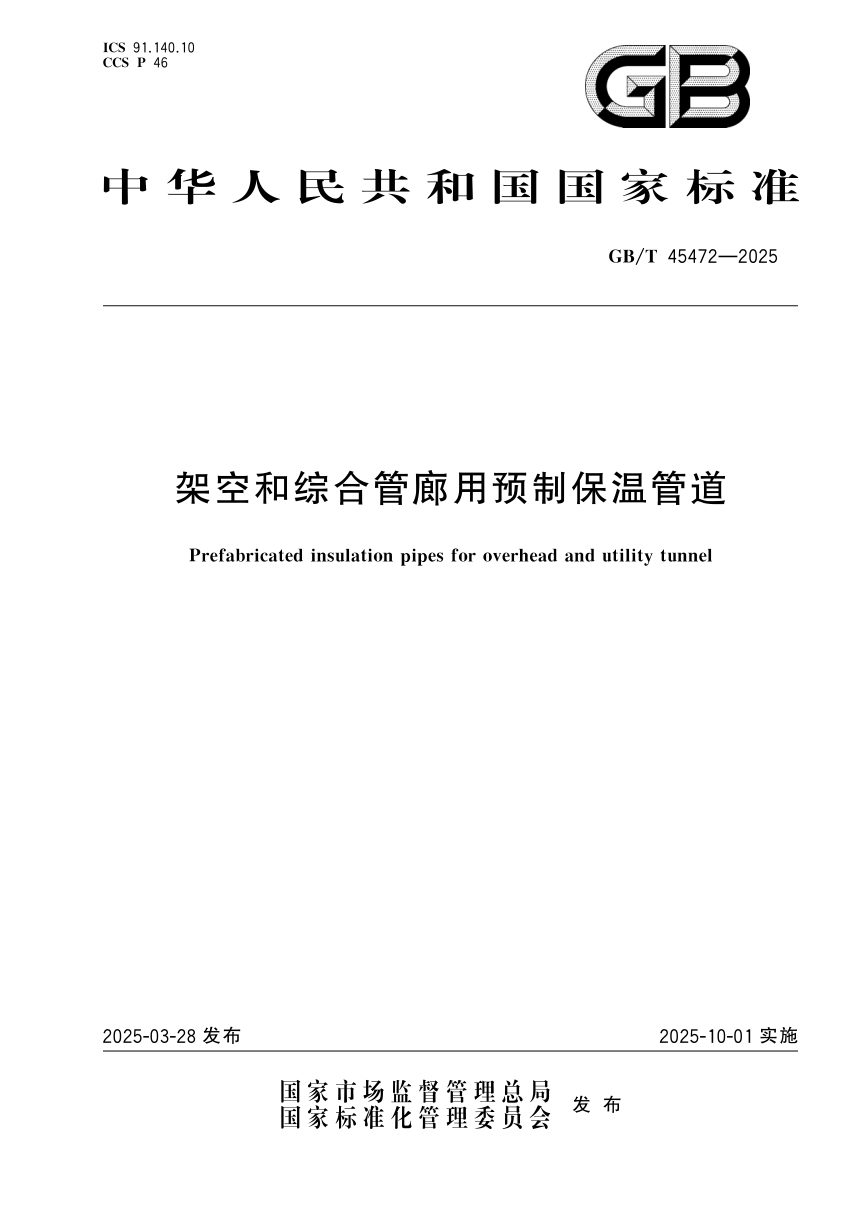

《架空和综合管廊用预制保温管道》GB/T 45472-2025

本标准针对架空和综合管廊敷设场景，规定了预制保温管道的产品结构、材料要求、试验方法与检验规则，覆盖工作钢管、钢制管件、外护管、保温层及支座、接头等部件。适用于设计压力不大于2.5MPa、蒸汽温度不大于350℃、热水温度不大于150℃的管道制造与检验，2025年10月1日起实施。

保温结构按介质分型

蒸汽管道须采用硬质复合保温结构，紧贴钢管设垫层，无机保温材料与聚氨酯界面须设隔离层，界面温度低于聚氨酯长期安全温度。热水管道在长期运行温度不高于120℃时选用聚氨酯结构，高于120℃时宜以纳米孔气凝胶毡作内保温层组成复合结构。内层无机材料采用不锈钢带捆扎，禁止螺旋缠绕。

材料与外护管的硬性指标

外护管限定为彩色涂层钢板、热镀锌钢板、不锈钢板或铝合金板，其中热镀锌板锌含量不低于100g/m²，涂层板正面涂层厚度不小于20μm。硬质无机保温材料耐温须高于介质温度，软质材料、聚氨酯及燃烧性能等级均须符合使用环境要求并引用相应国标。

管件焊接与检验规则

钢制管件焊缝须经射线或超声波检验，超声检验另需射线复检且比例不低于焊缝全长20%，不合格等级按NB/T 47013系列判定。壁厚不大于6mm的焊接三通角焊缝改用渗透检验。出厂检验分全部检验与抽样检验，抽样按每台发泡设备每季度抽检一次、每次三根，不合格则加倍复检。

支座与保温接头

蒸汽管道滑动支座宜用管夹式整体包裹外护管；热水管道管径不大于DN500用管夹式、大于DN500用焊接式，正常运行支座范围最高温度不超过120℃。固定支座须以钢管作外护管并将工作钢管推力传递至钢制外护管。接头外护管搭接长度不小于100mm，纵向搭接缝置于水平线以下，采用机器发泡并做防水密封。

标志、运输与贮存

外护管外表面须标识钢管材质与规格、外护管规格、固定支座轴向推力、产品标准号、生产日期批号及生产者标志。吊装禁用钢丝绳直接作业，堆放高度不超过2m并采取防滑措施，远离火源、避免雨淋浸泡。
