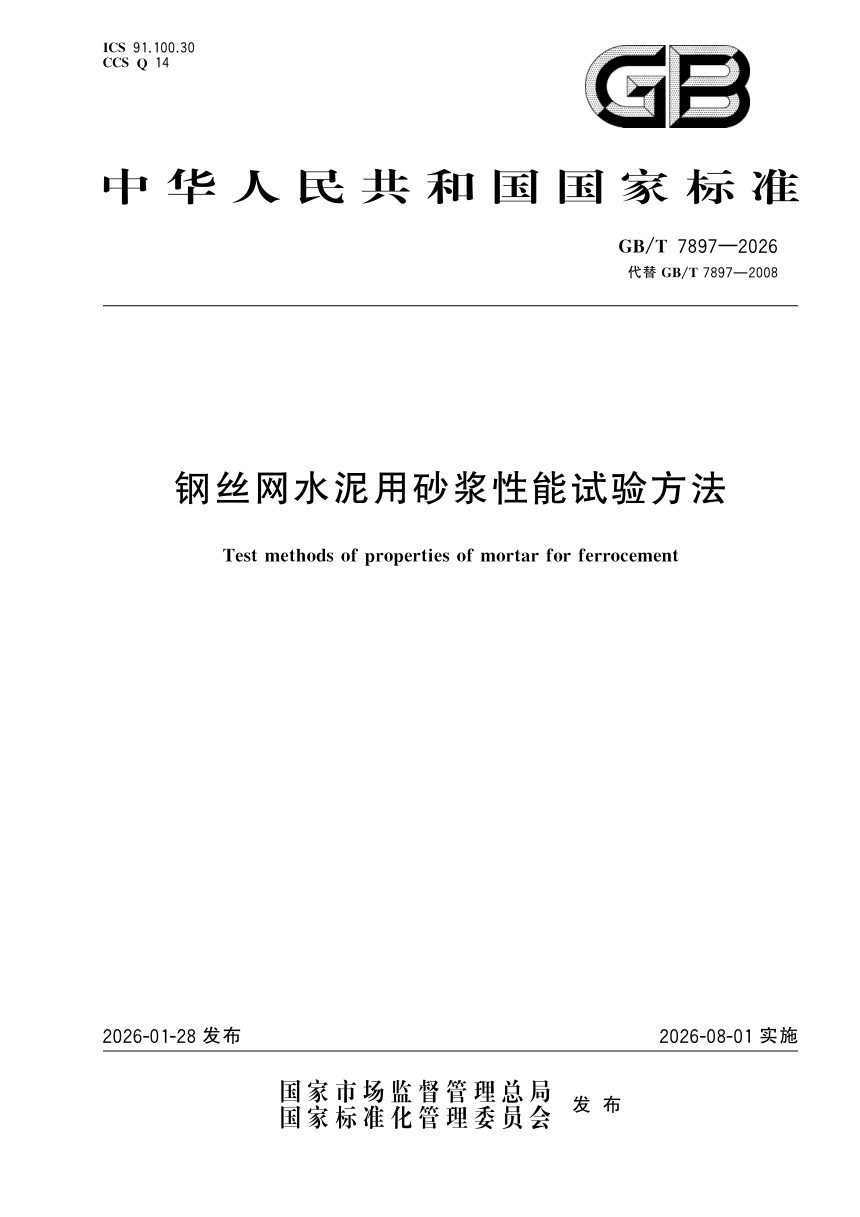

《钢丝网水泥用砂浆性能试验方法》GB/T 7897-2026

本文件代替GB/T 7897—2008，规定钢丝网水泥用砂浆的性能试验方法。与旧版相比，新增试验条件、吸水率、抗渗性能、收缩性能和早期抗裂性能试验，删除原试验设备与试验报告章节，更改试件制备、抗折与抗压强度试验步骤，适用于钢丝网水泥用砂浆各项性能的检测。

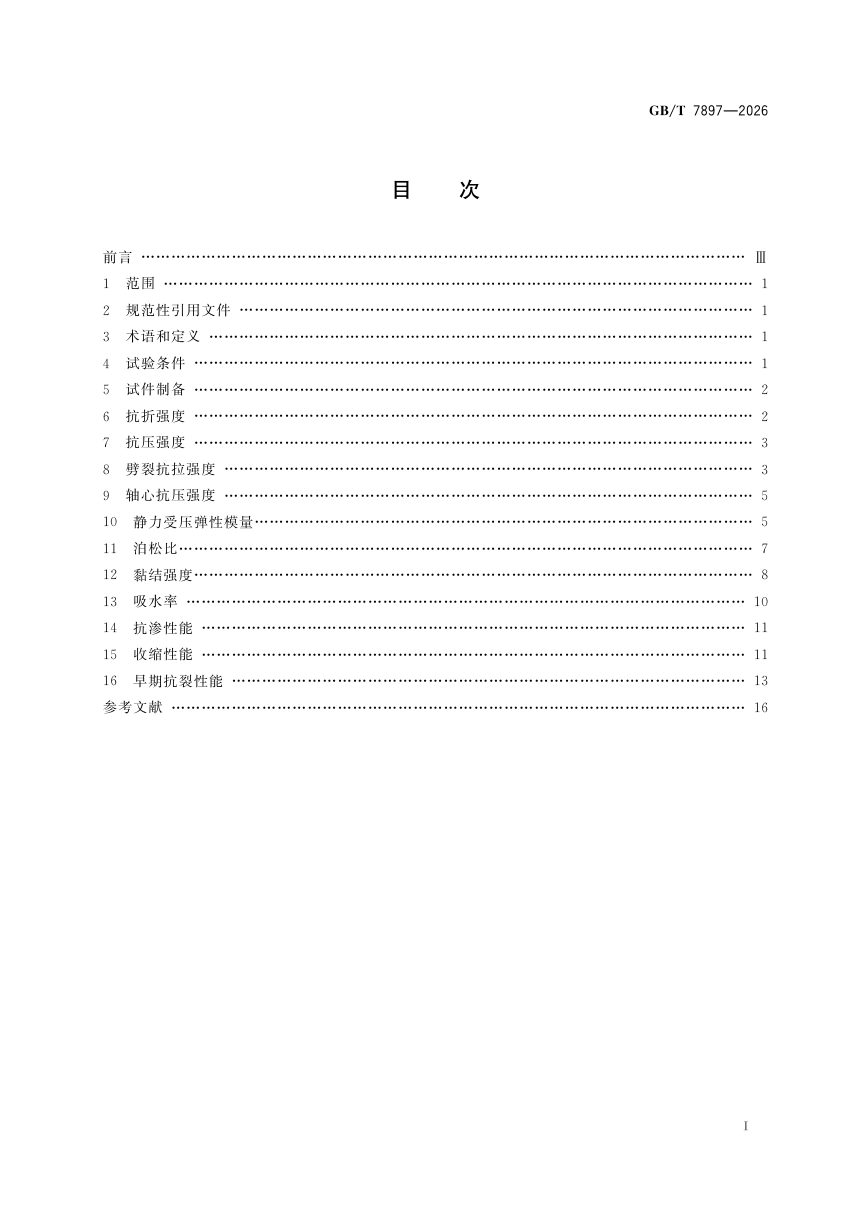

试验条件与试件制备

实验室成型环境温度应保持在20℃±2℃，相对湿度不低于50%；力学性能试验环境相同，收缩与早期抗裂试验另有恒温恒湿要求。砂浆采用机械搅拌，搅拌时间120 s~180 s，称量精度水泥、水、外加剂为±1%，砂为±2%。试件取样后应立即制作，根据稠度选用振动台振实或人工插捣，标准养护后于28 d龄期试验。

力学性能试验

涵盖抗折、抗压、劈裂抗拉、轴心抗压、静力受压弹性模量、泊松比与黏结强度七类。抗折采用40 mm×40 mm×160 mm试件，加荷速率50 N/s±10 N/s；抗压以抗折折断试件进行，受压面积1600 mm²；弹性模量与泊松比试件为40 mm×40 mm×160 mm棱柱体，控制荷载取轴心抗压强度的40%；黏结强度按钢筋或钢丝直径分别采用不同边长立方体试件，加荷速率2.5 MPa/s±0.5 MPa/s。

物理与耐久性能试验

吸水率采用70.7 mm×70.7 mm×70.7 mm试件，经浸水至恒重后烘干至恒重计算；抗渗性能采用截头圆锥试件，从0.1 MPa起加压，恒压1 h后每8 h增压0.1 MPa；收缩性能采用40 mm×40 mm×160 mm试件，测定1、3、7、14、28、56、90 d收缩率；早期抗裂性能采用600 mm×600 mm×20 mm平面薄板，成型24 h后观测裂缝，以裂缝降低系数评价掺钢丝网的抗裂效果。
