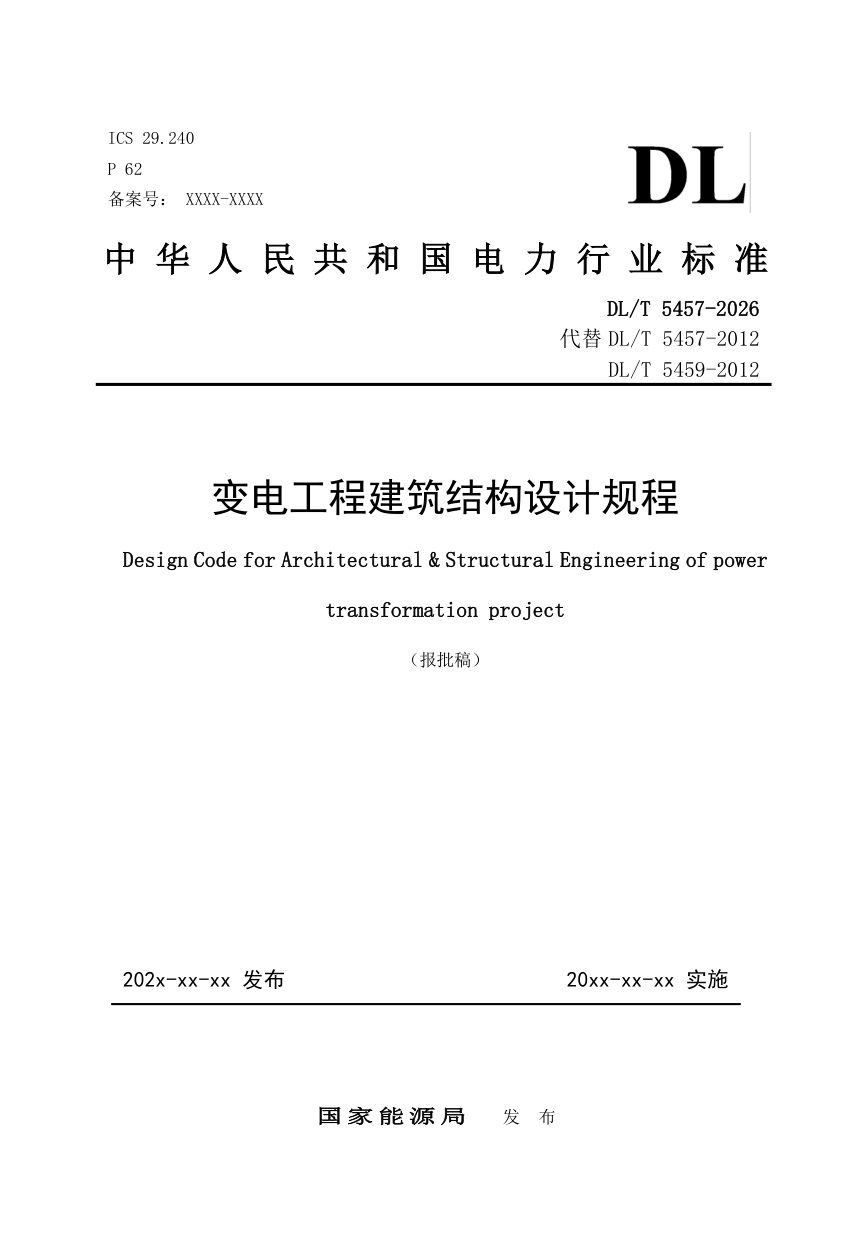

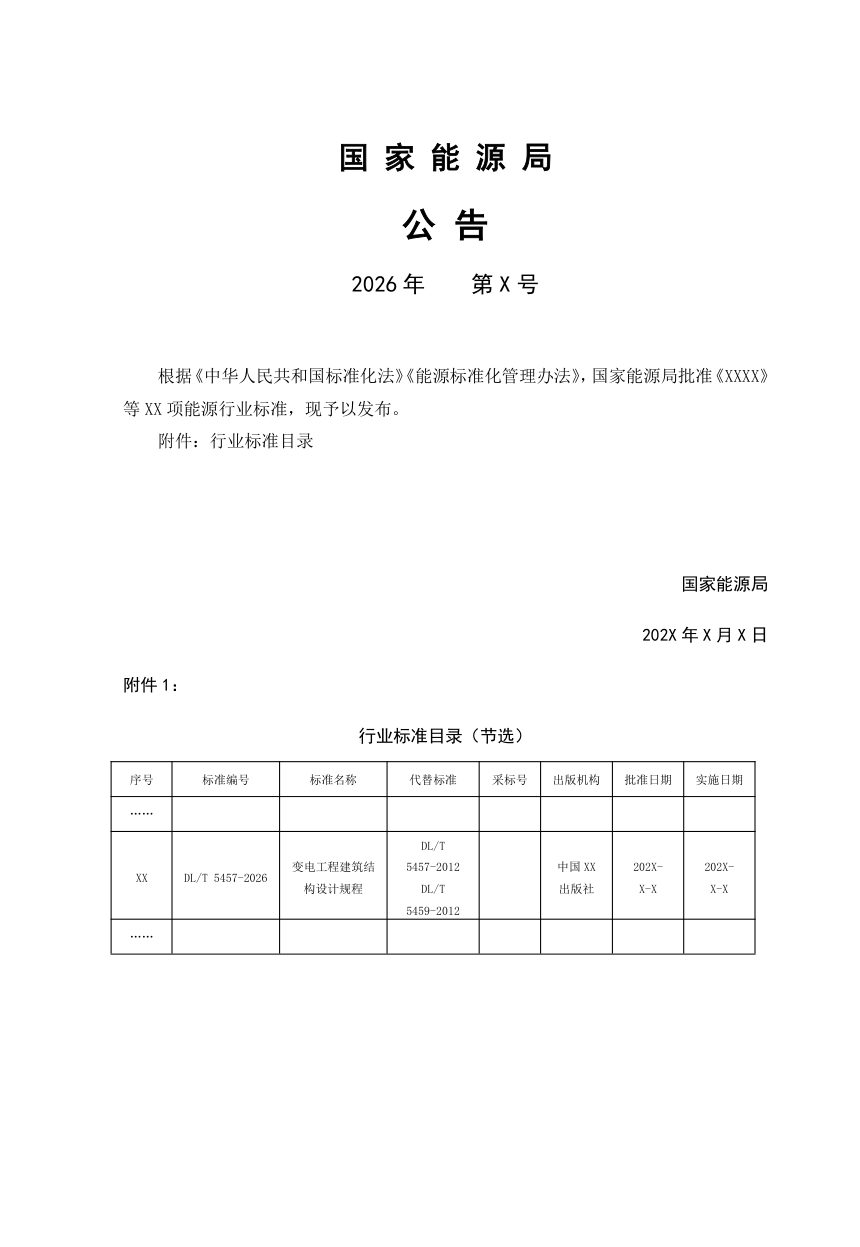

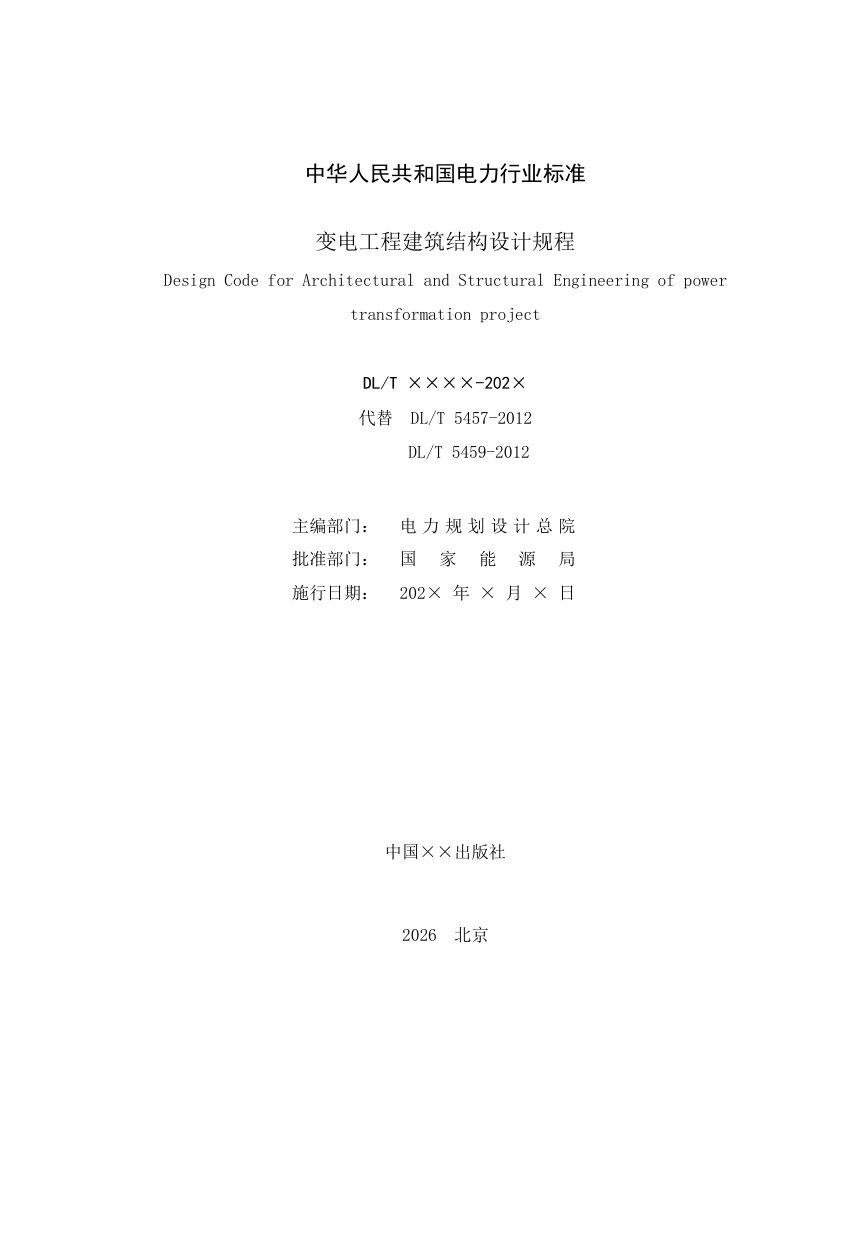

《变电工程建筑结构设计规程》DL/T 5457-2026（报批稿）

本规程整合原《变电站建筑结构设计技术规程》DL/T 5457-2012与《换流站建筑结构设计技术规程》DL/T 5459-2012，将适用范围扩展至35kV及以上变电工程建（构）筑物的建筑结构设计，覆盖变电站、换流站、开关站、串补站等工程类型。规程按建筑设计与结构设计两条主线编排，结构部分贯通材料、作用组合、建筑物结构、钢构架、环形杆、构筑物、地基基础与抗震设计，并新增装配式建（构）筑物及隔震消能减震章节，形成变电工程土建设计的统一技术依据。

适用范围与基本要求

规程适用于35kV及以上变电工程，35kV以下可参照执行。建筑设计须结合电气布置、消防环保等要求合理规划平面与空间组合；结构设计应满足强度、稳定、抗震性能及变形裂缝控制。单体建筑宜一次建成并为扩建预留空间，同时满足防火、防水、电磁屏蔽、保温隔热、防小动物等配套技术要求。

作用体系与荷载取值

楼（地）面活荷载依据设备实际布置与厂家资料分级取值，调整了配电装置室、蓄电池室、500kV GIS室等房间的均布活荷载标准值及组合值系数；屋外构（支）架按运行、安装、检修工况分别组合，大风工况取安装条件顺风导线张力，覆冰与最低温工况风速取10m/s。±800kV及以上换流站阀厅、户内直流场及1000kV构（支）架基本风压采用100年一遇。

结构设计与构造措施

主要建筑物优先采用钢筋混凝土框架、钢框架或钢-混凝土混合结构，阀厅可按工艺跨度选用管桁架、框排架等体系；钢构架及设备支架明确人字柱、格构式梁柱的选型与长细比限值，对避雷针、单钢管梁提出预防微风振动要求。混凝土结构、砌体结构及组合楼（屋）盖的构造细节均结合变电工程设备荷载与开洞特点作出针对性规定。

地基基础与抗震设计

构（支）架基础按上拔及倾覆稳定控制埋深，变压器基础须验算正常与安装两种工况承载力，事故油池容积按最大单台设备全油量确定，贮油坑卵石层厚度给出计算公式。抗震设计按设防类别划分建筑与构筑物标准，阀厅、大跨度屋盖及不规则结构提出专门计算要求，并纳入隔震与消能减震设计的支座性能、构造措施及验收规定。

装配式技术与附属构筑物

新增装配式建筑物、围墙、防火墙及电缆沟的专项设计要求，强调模数化、标准化与连接节点防火性能。变压器及高抗基础、防火墙、搬运轨道、电缆沟隧道、围墙及降噪构筑物等附属设施，分别明确结构选材、荷载标准、防火封堵及排水做法，电缆沟在有充油设备邻近处须采取防燃油流入的封闭措施。
