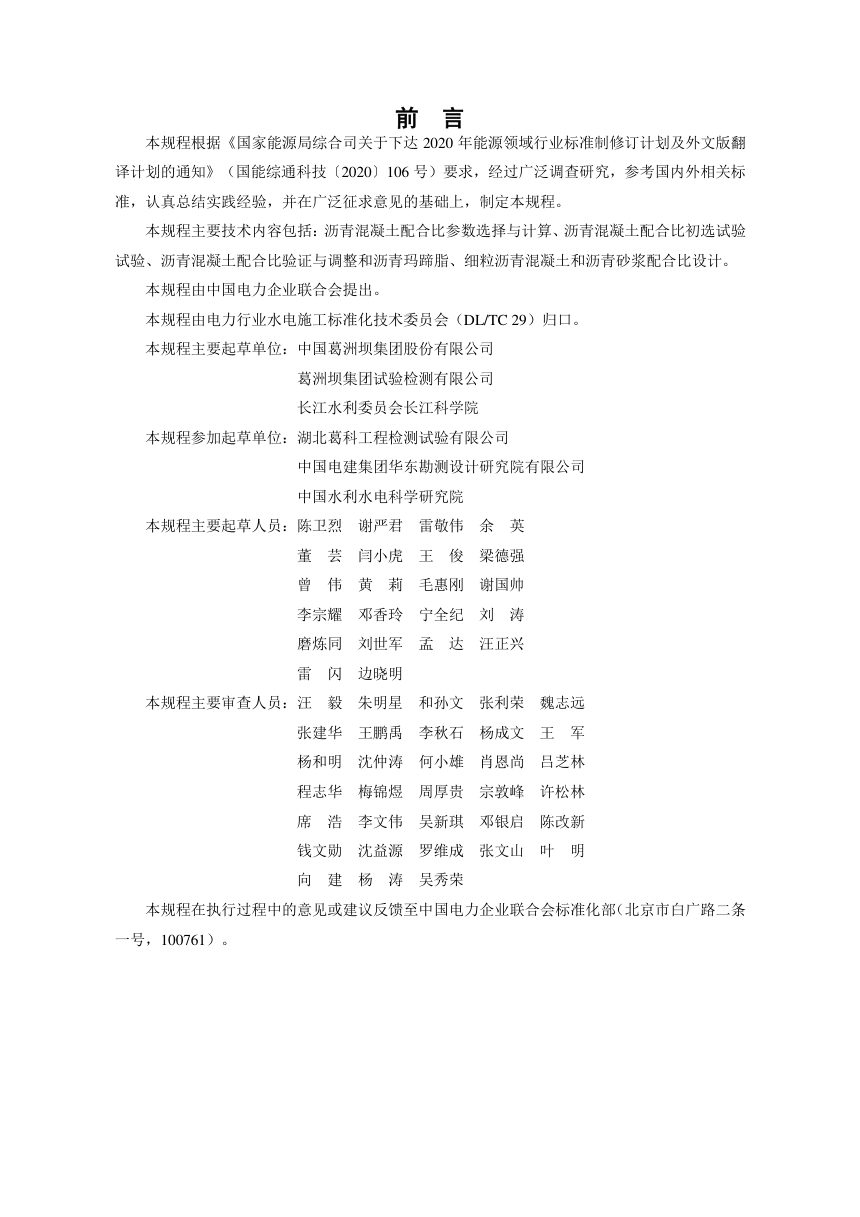

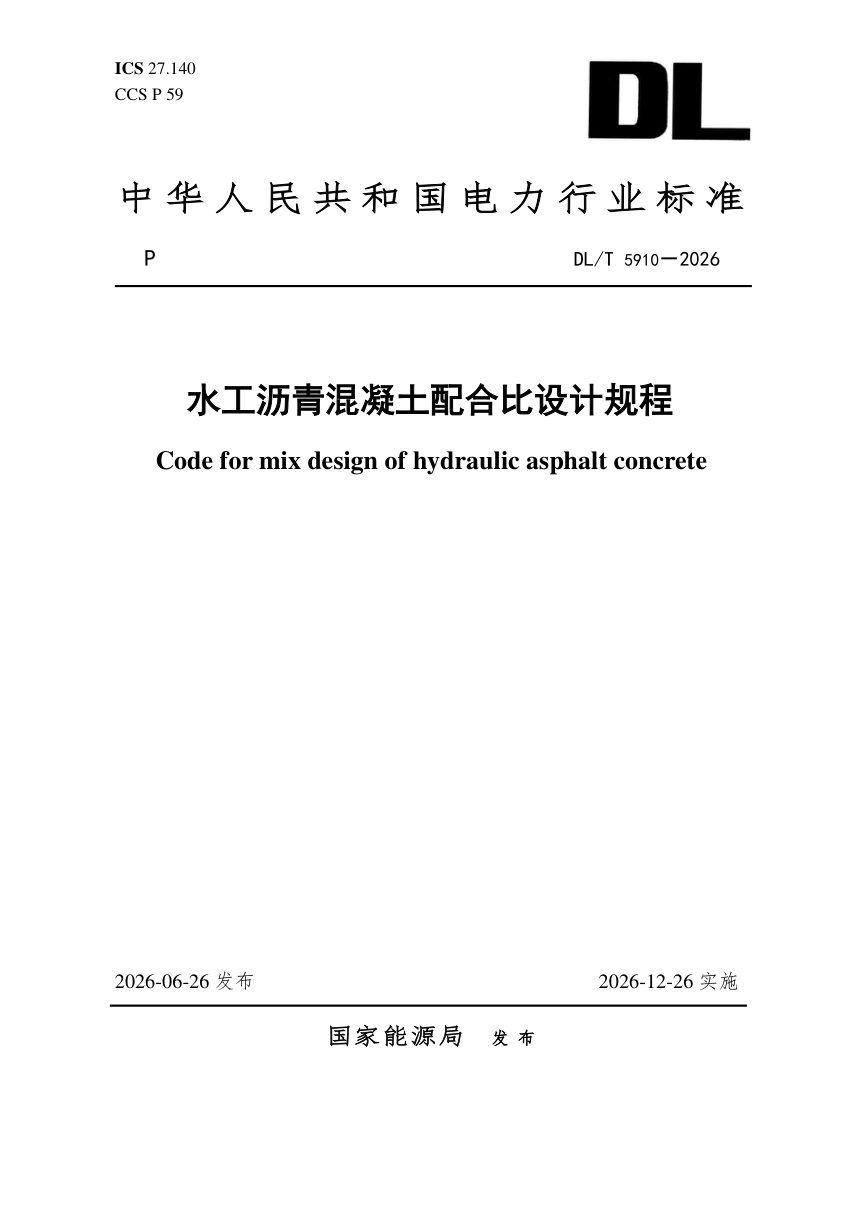

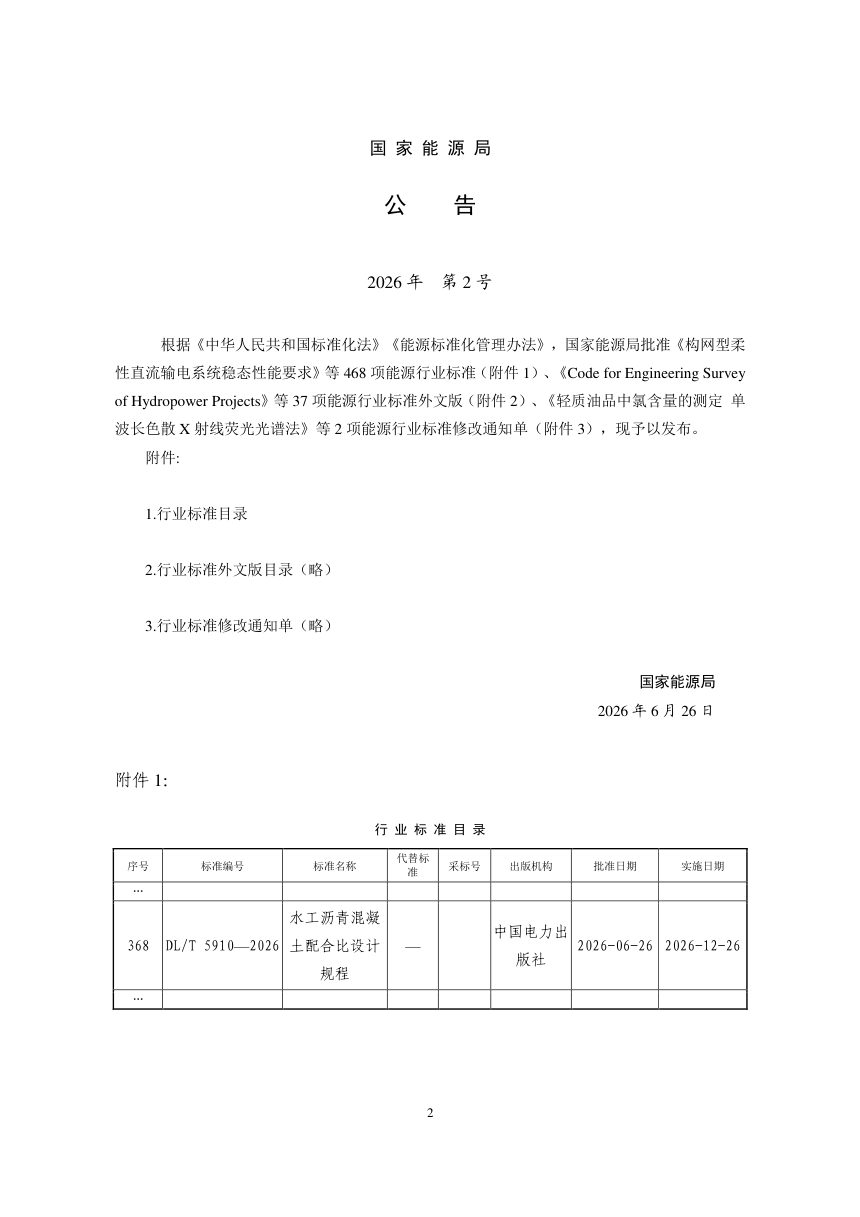

《水工沥青混凝土配合比设计规程》DL/T 5910-2026

本规程针对水电水利工程沥青混凝土配合比设计长期缺乏统一方法与步骤的问题，规定了面板与心墙各结构层配合比参数选择、初选试验、验证调整及沥青玛蹄脂、细粒沥青混凝土和沥青砂浆配合比设计的技术要求。适用于水电水利工程沥青混凝土配合比设计，原材料试验按DL/T 5362执行，原材料技术指标应符合NB/T 11015、DL/T 5363、DL/T 5258等现行标准。

参数选择与级配计算

按工程部位从表4.0.1选取骨料最大粒径、级配指数、填料用量与沥青含量，宜选2~3组级配指数、3~5组填料用量、4~5组沥青含量。面板整平胶结层、排水层、防渗层粉胶比分别控制为1.0~1.6、0.7~1.0、1.3~1.8，碾压式心墙1.5~2.2，浇筑式心墙1.2~1.6。采用丁朴荣级配公式计算矿料级配，级配指数间隔防渗层和碾压式心墙宜为0.05，浇筑式心墙0.03；填料用量间隔1%~2%，沥青含量间隔0.2%~0.3%。合成级配应使2.36mm和0.075mm通过率与计算级配一致。

初选与验证试验

初选阶段整平胶结层、排水层做密度和渗透试验，防渗层做密度和斜坡流淌值试验，碾压式心墙做密度和马歇尔稳定度试验，浇筑式心墙做黏度、分离度试验。验证阶段防渗层增做渗透、小梁弯曲、拉伸、冻断、水稳定性和圆盘试验，碾压式心墙增做水稳定性、单轴压缩、拉伸、小梁弯曲、静三轴试验，抗震要求高时做动三轴。对整平胶结层和防渗层宜做敏感性试验，检验孔隙率对击实次数、填料用量、沥青含量及击实温度的敏感性。室内配合比用于生产前应经现场试验形成施工配合比，并根据原材料变动动态调整。

特殊材料配合比

封闭层沥青玛蹄脂宜用改性沥青，沥青与矿粉比例宜为（30~40）:（60~70），经密度、软化点、柔性、斜坡稳定性和低温抗裂试验确定。细粒沥青混凝土和沥青砂浆用于面板与刚性建筑物接头部位，填料用量和沥青含量按表7.2.1选取，选择不少于3个比例经密度、斜坡流淌值、小梁弯曲和分离度试验确定。附录A规定真空密封法密度试验，附录B规定沥青玛蹄脂密度试验。
