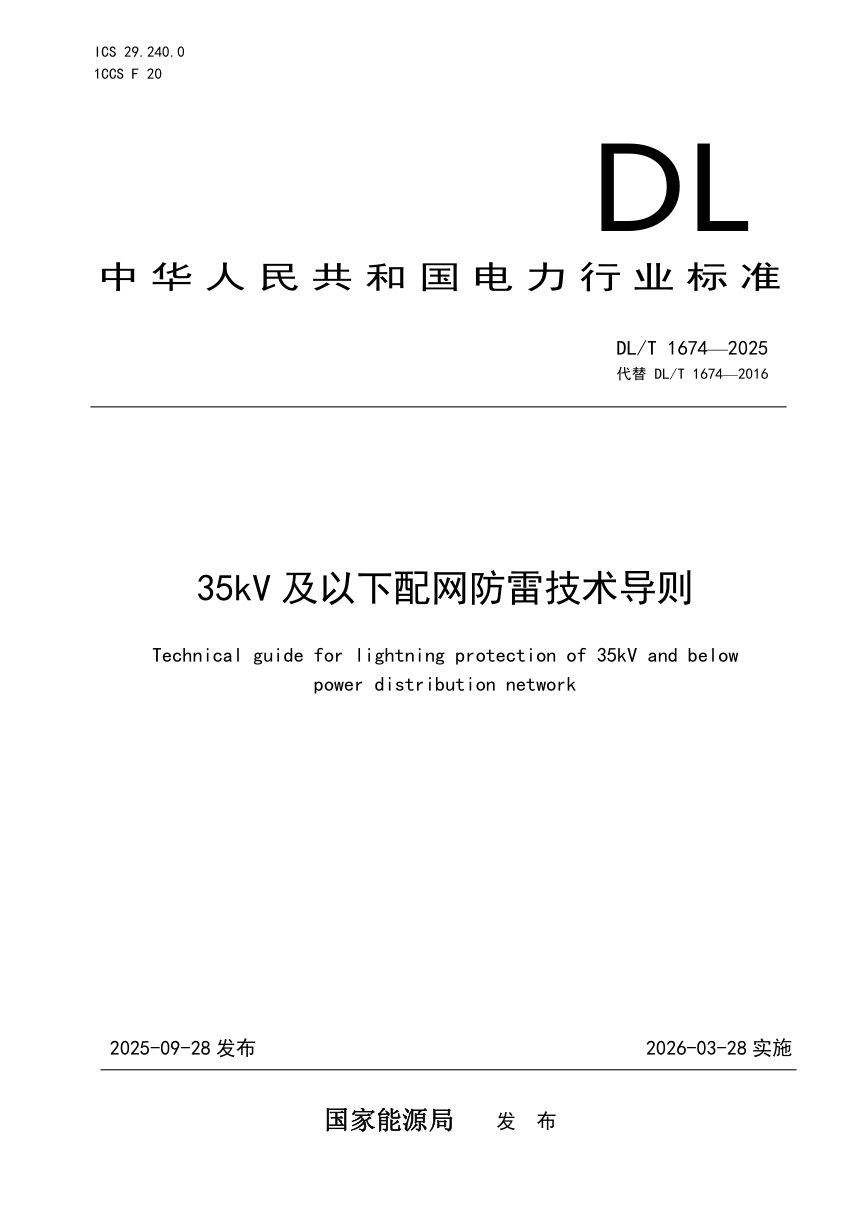

《35kV及以下配网防雷技术导则》DL/T 1674-2025

本标准规定了交流6kV～35kV配电网防雷的全流程技术要求，涵盖雷电参数、绝缘配置、架空及电缆线路保护、设备防护与避雷器选用。修订版重点更新了雷区分级体系，补充感应过电压计算与典型地区雷电参数统计，并新增绝缘子式避雷器、摘挂式避雷器等装置的应用要求。

雷电参数与过电压计算基础

按雷暴日与地闪密度将全国划分为少雷至超强雷五类雷区、八个等级，雷区划分宜基于10年以上监测数据。配电线路雷电过电压分为直击与感应两类，感应过电压是导致闪络的主因，文中给出含地线耦合效应的简化计算公式，并明确建筑物与树木的屏蔽作用以修正直击次数，为差异化防雷设计奠定基础。

架空线路防雷保护措施

本导则按“疏堵结合”原则，给出加强线路绝缘、设置架空地线、安装线路避雷器、并联间隙、降低接地电阻及中性点谐振接地等系统性措施。针对绝缘导线雷击断线，推荐采用防弧金具或放电钳位绝缘子疏导电弧；同时明确了架空地线仅在强雷区及以上区域架设，其地线截面不小于35mm²，35kV线路地线保护角宜为20°～30°。

设备防雷与避雷器选型

配电变压器高低压侧均应装设无间隙避雷器并采用三点联合接地，接地电阻依容量区别要求。配网避雷器按是否串联间隙分为无间隙与带间隙两大类，选型需综合考虑额定电压、标称放电电流、残压及电荷转移能力；线路杆塔用避雷器标称电流以C2雷区为界，空旷高雷区推荐选10kA等级。

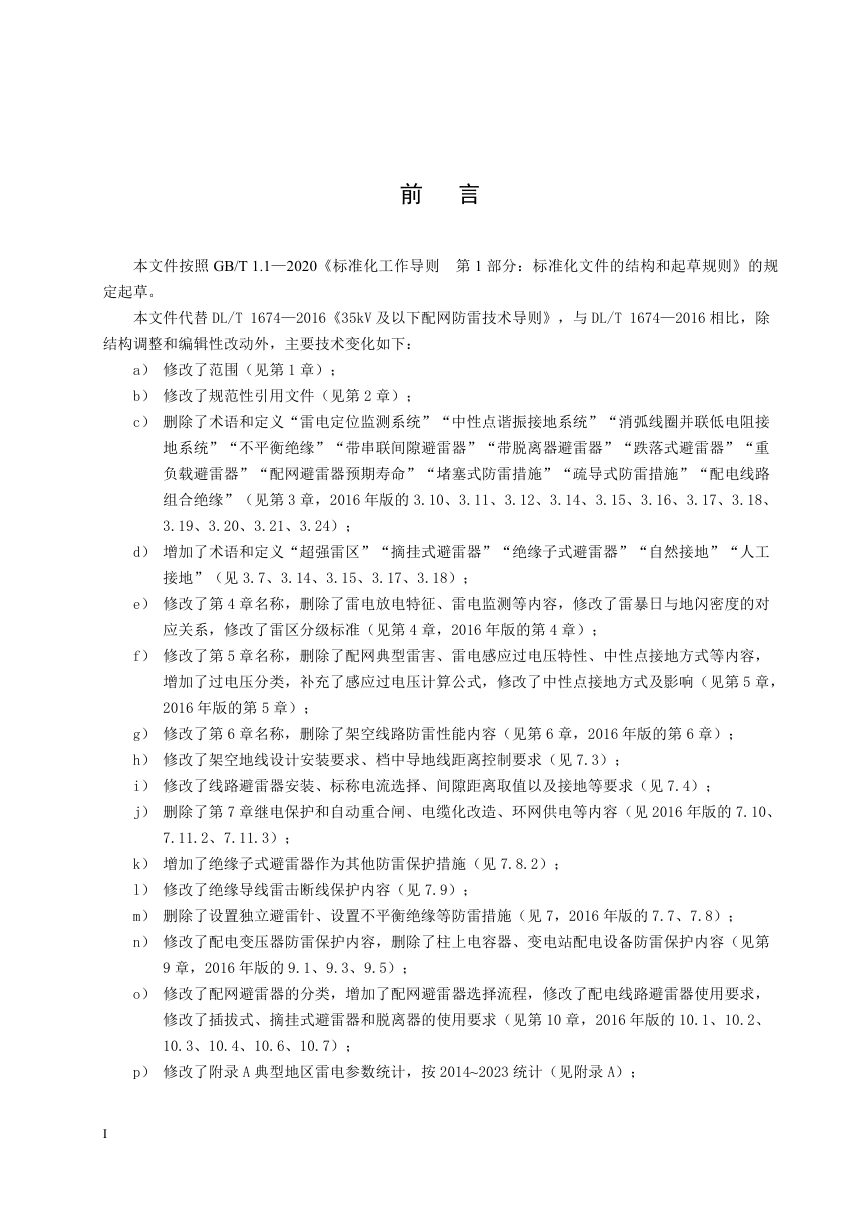

关键修订与新增附录

相对2016版，本导则删除了避雷针、不平衡绝缘等传统措施，新增绝缘子式避雷器作为兼顾绝缘支撑与防雷功能的一体化装置；附录K提出了基于雷电冲击放电能力资源消耗的避雷器预期寿命评估方法，附录H结合EMTP仿真与地闪密度分布给出标称电流量化选择依据。
