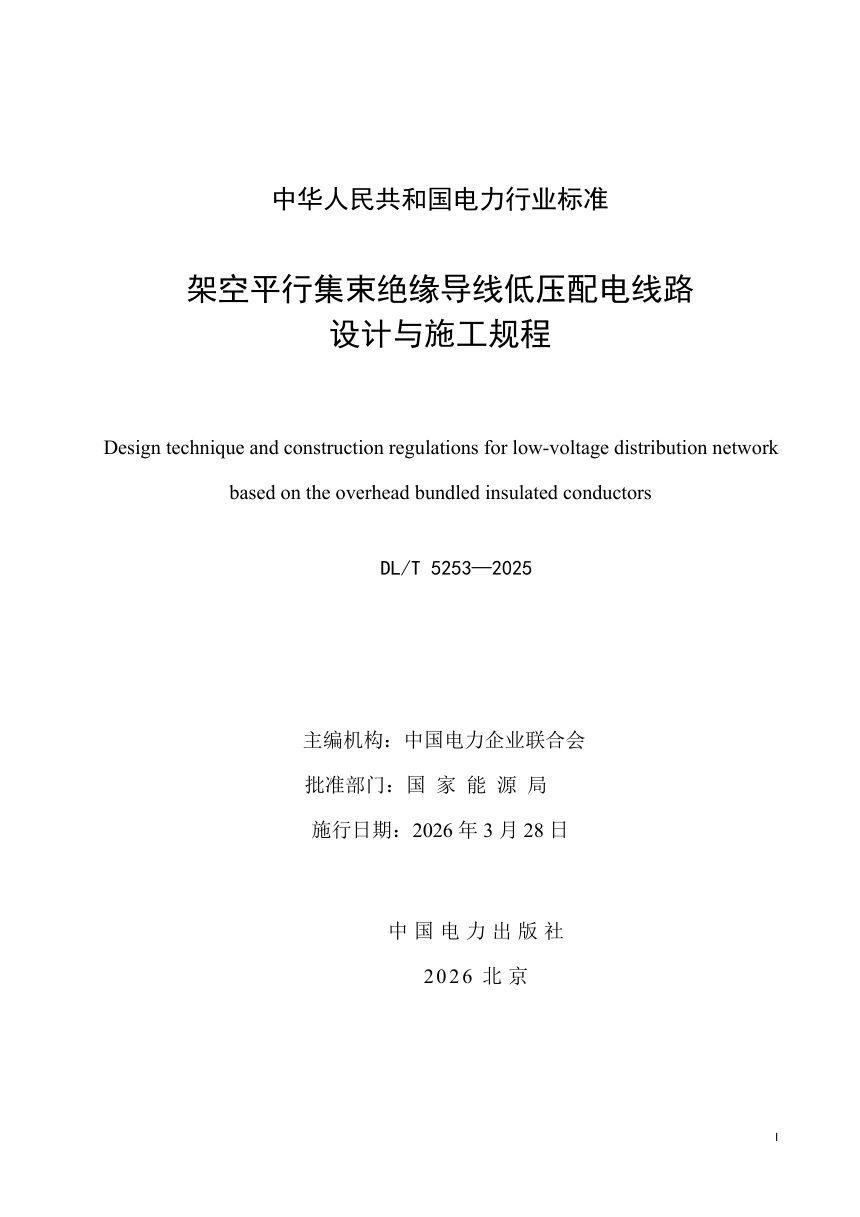

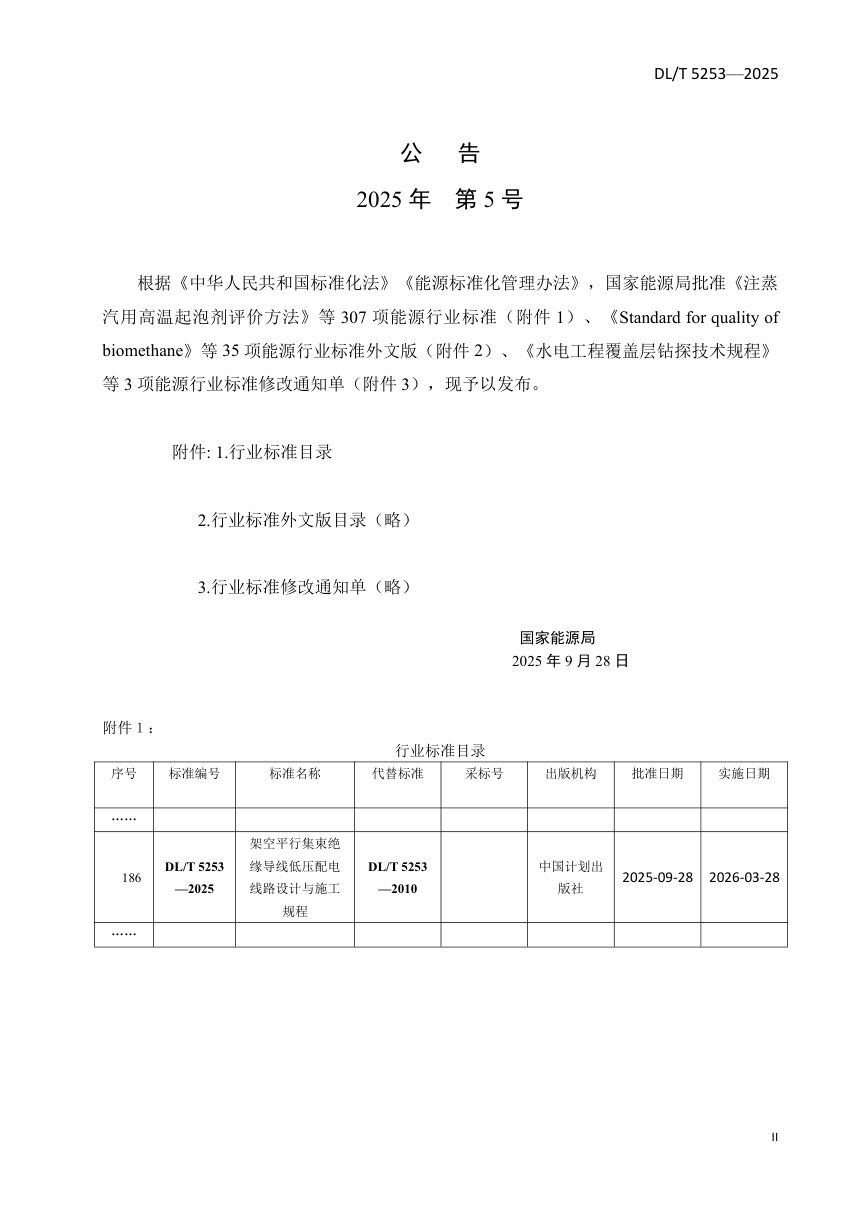

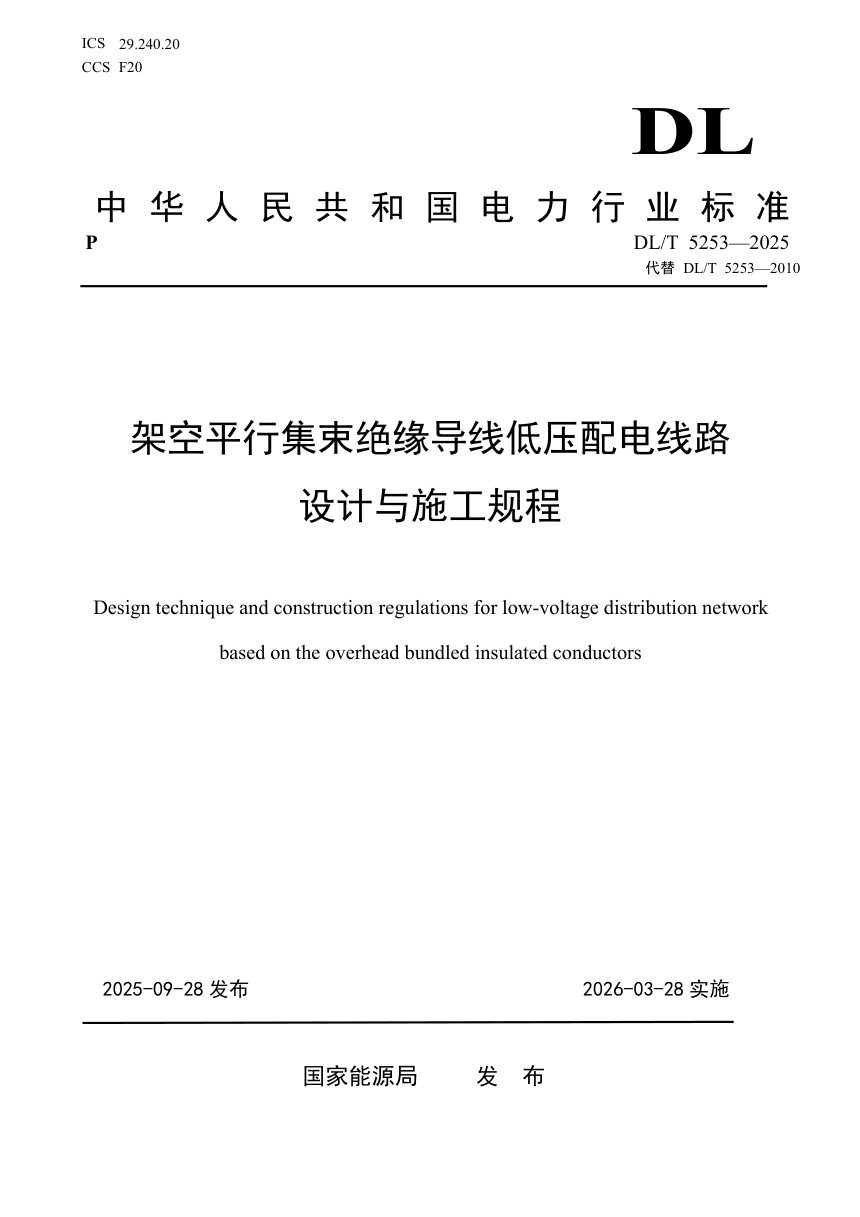

《架空平行集束绝缘导线低压配电线路设计与施工规程》DL/T 5253-2025

DL/T 5253—2025 替代 2010 版，适用于 220V/380V 架空平行集束绝缘导线低压配电线路的设计与施工，2026 年 3 月 28 日起施行。本次修订补齐术语与总则，重设适用场景与气象条件，完善导线型号、线芯与绝缘层要求，新增成品出厂、接地环、金具镀锌与握力要求，补充长期允许载流量、对地距离及交叉跨越、接户线架设、电杆拉线及基础施工、导线连接与固定等内容，并删除导线防雷章节。

适用场景与气象条件

平行集束绝缘导线可用于架空廊道狭窄、沿墙架设、绿化及林带区域，架设路径应避开速生林区、土质疏松及洪涝区域，可采用杆上架设和沿墙架设。设计气象条件由 10 年一遇提高到 30 年一遇，最大设计风速取地面 10m 高 30 年一遇 10min 平均值，空旷平坦地区不应小于 25m/s，山区宜取附近平坦地区的 1.1 倍；覆冰厚度结合冰区等级与运行经验确定，易受大风或覆冰区域应采取缩小档距、钢绞线挂设、加强杆塔强度或更换更高强度绝缘导线等措施。

导线与金具

导线型号由线缆代号 BS、芯型代号、系列代号 JK、材料和结构特征代号、额定电压及截面积构成，绝缘宜采用耐候型交联聚乙烯。铜芯 10mm² 及以上、铝芯 16mm² 及以上导体应采用紧压圆型绞合，7 股及以下绞合线芯单线严禁接头，7 股以上接头间距应大于 15m。中性线应有明显凸纹标志，成品交货长度计量误差不超过±0.5%。架设应采用带绝缘垫衬的耐张线夹、悬垂线夹等专用金具，连接导线应选用并沟线夹，不应采用穿刺型线夹；金具安全系数不应小于 2.5，抱箍、U 形螺栓等应热浸镀锌。

截面选择与布置

接户线截面按允许载流量选择，铜芯不应小于 10mm²，铝芯不应小于 16mm²；弧垂最低点设计安全系数不应小于 2.5。杆上架设电杆长度不宜小于 10m，档距不宜超过 50m，超过时应采用钢绞线悬挂且挂件绝缘，耐张段长度不宜超过 300m。平行集束导线与电杆、拉线或构架净空距离不应小于 0.05m，同杆架设与其他低压线路垂直、水平距离均不应小于 0.3m，与 10kV 绝缘架空线路同杆时直线杆横担垂直距离不应小于 1.2m。接户线档距不宜大于 25m，跨越有汽车通行街道时距路面中心不应小于 6m。

施工要求

放线宜在干燥无冰天气进行，施工温度 -10℃～40℃，导线应置于塑料滑轮或带橡胶护套的铝滑轮内，滑轮直径不应小于导线外径的 1.2 倍，不宜在地面或杆塔上拖拉，宜采用网套牵引。T 接应采用专用线夹，各相 T 接点顺导线方向间距不应小于 0.15m，连接后应做全绝缘防护。紧线应先紧固耐张线夹，再紧固耐张段内直线杆悬垂线夹，各档导线应力应基本一致。不同金属、不同规格接户线不应在档距内连接，跨越有汽车通行街道时不应有接头，沿墙架设穿越门栋、楼间宜设保护管。
