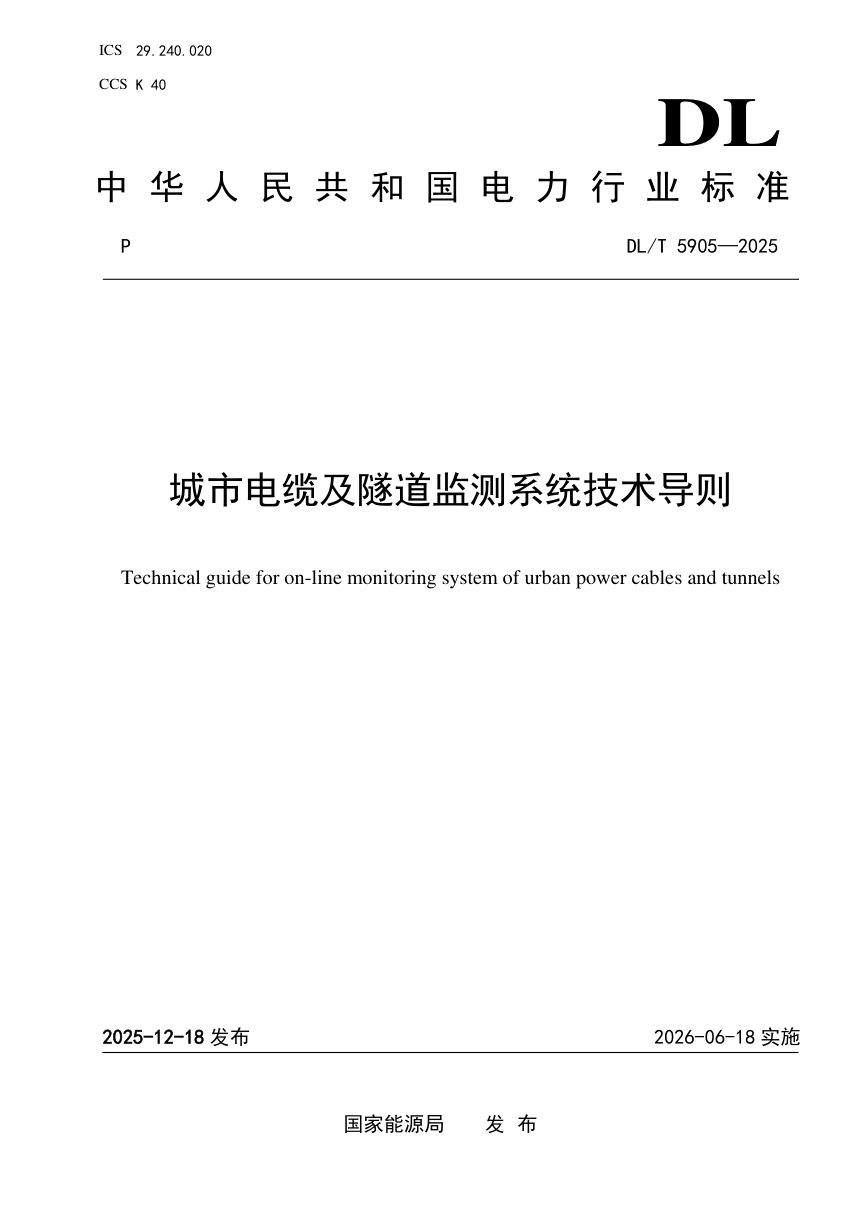

《城市电缆及隧道监测系统技术导则》DL/T 5905-2025

本标准首次对110（66）kV及以上城市电缆及电缆隧道在线监测系统的全链条技术要求作出统一规定，覆盖总体要求、系统架构、配置、功能、技术、供电、防雷与接地各环节。综合管廊电力舱参照执行。分类分级配置与统一通信接口是本标准的两条主线。

统一架构与接口分层

在线监测系统按站控层、网络层、感知层三层构建，监测主站与监测子站、在线监测装置之间通过I0、I1、I2三类接口通信。I1接口符合DL/T 860规约，I2对接上层平台，通信子系统须采用DL/T 1146实施规范，并具备数据加密、身份认证等安全管控措施。

按隧道等级差异化配置

标准将电缆隧道分为三级：一级为可能致1座220kV及以上或3座110kV及以上变电站全停的隧道，二级为致2座110kV及以下变电站全停的隧道，其余为三级。一级隧道应配置火灾报警及自动灭火、有毒有害气体监测、井盖监控、出入口监控等；三级仅强制配置气体监测，温度监测为宜配，井盖、水位监测可配。330kV及以上电缆宜配分布式光纤测温、护层接地电流与局部放电监测。

功能、性能与可靠性底线

在线监测系统重要状态监测量储存不少于两年，监测主站数据库存储5年以上，监测子站和在线监测装置本地存储不少于90天。装置平均无故障工作时间不低于25000h，数据缺失率小于1%，外壳感应电压限值不大于36V，电池寿命不小于3年、循环充放电不少于2000次。时间同步守时能力不低于1s/24h。三个规范性附录分别给出典型装置配置、功能要求与数据接入编码规范。

执行要求

在线监测装置的接入不得改变电缆线路的连接方式、绝缘、密封及接地性能，预装于设备内部的传感器设计寿命原则上不低于被监测设备寿命，故障不应造成监测系统内控制设备误动作。
