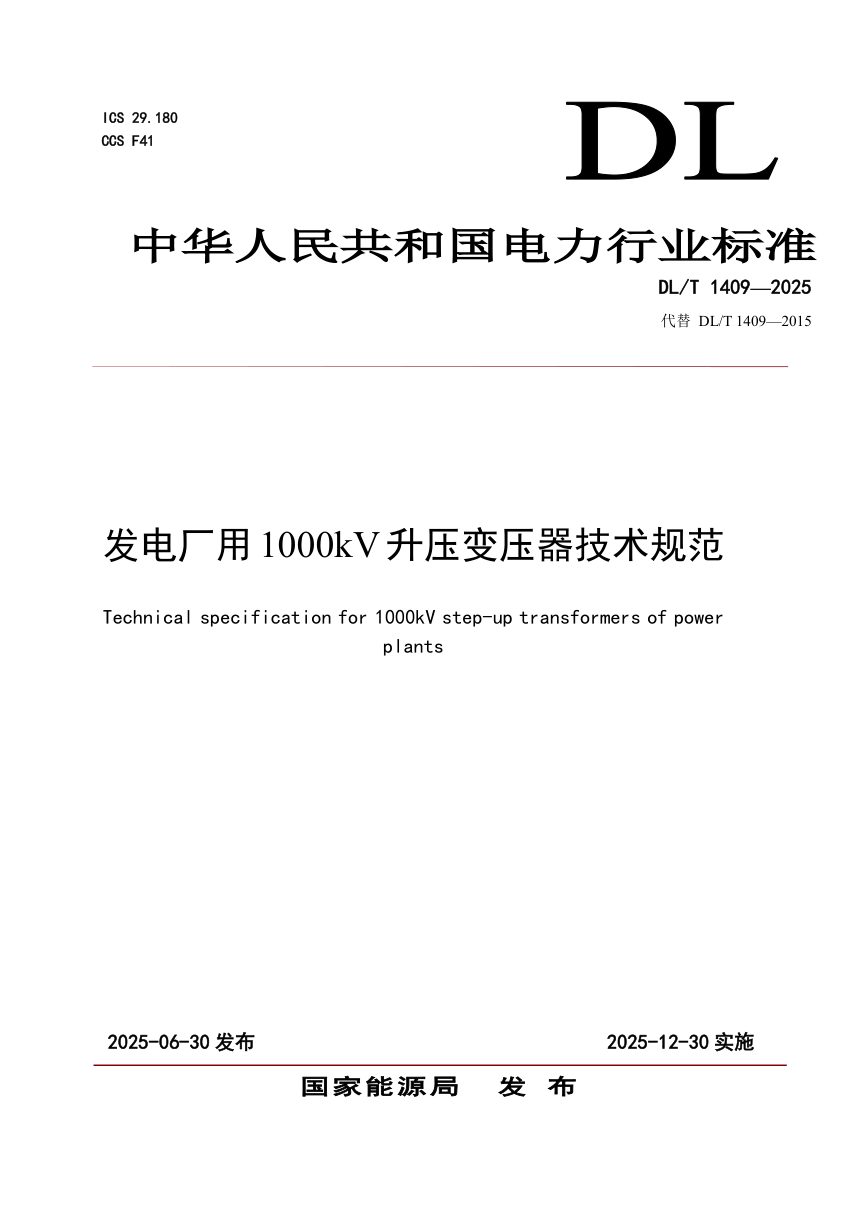

《发电厂用1000kV升压变压器技术规范》DL/T 1409-2025（报批稿）

本文件为发电厂用1000kV升压变压器技术规范的2015年版修订版，规定了该设备的型式结构、使用条件、技术要求、试验方法与储运要求，适用于发电厂用单相油浸式1000kV升压变压器。相比旧版，本次修订在抗震设防、容量系列、绝缘水平与试验项目分类上均有明显调整。

技术参数与使用条件

标准针对1000kV升压变压器明确了单相、双绕组、油浸式基本型式，高压侧中性点无励磁调压，额定容量与电压组合按表1执行。使用条件区分正常与特殊两类：正常工况覆盖海拔、温度、风速、污秽及地震加速度（水平3 m/s²、垂直2.4 m/s²）；特殊工况对高海拔修正、低温油品选择及8度以上抗震设防提出补充要求，其中地震设防烈度超过8度时宜加装隔震装置。

关键性能要求

绝缘水平、温升限值及局部放电控制是标准核心。各部位温升限值分别为顶层油55 K、绕组平均65 K、绕组热点78 K；高压绕组在试验电压下局部放电量不大于100 pC；1.1Um/√3电压下无线电干扰电压小于500 μV。短路阻抗在主分接下允许偏差±5%，并区分不同调压范围设定了更细化的偏差允限。变压器预期寿命不低于30年，满负荷且全部冷却器退出后仍应能运行不少于20 min。

结构设计与安全措施

标准对铁心、绕组、油箱、储油柜、冷却装置及套管等主要部件提出结构性要求。低压绕组采用半硬自粘性换位导线，制造厂须提供绕组突发短路计算报告并经500kV及以上大容量变压器短路试验验证。油箱至少配置两个可重复动作的压力释放装置；冷却器采用强油导向风冷/水冷或ONAN/ONAF/ODAF等型式，潜油泵转速不超过1500 r/min。与GIS直连时还应校核VFTO和传递过电压对绝缘的影响。

试验与储运规则

试验分例行、型式、特殊三类。例行试验新增90%和110%额定电压下空载损耗与空载电流测量、油中溶解气体测量；声级测定、油流静电试验等调整为例行试验外的项目。ACLD试验中U1电压保持时间按型式（5 min）与例行（不少于75 s）区分。运输采用充干燥气体方式，露点不高于-50 ℃，油箱内保持10 kPa～30 kPa正压并宜配自动补气装置，本体安装三维冲撞记录仪，允许冲撞加速度不超过3g；充气存放超3个月须注油存放，注油后每30天取油样复核。
