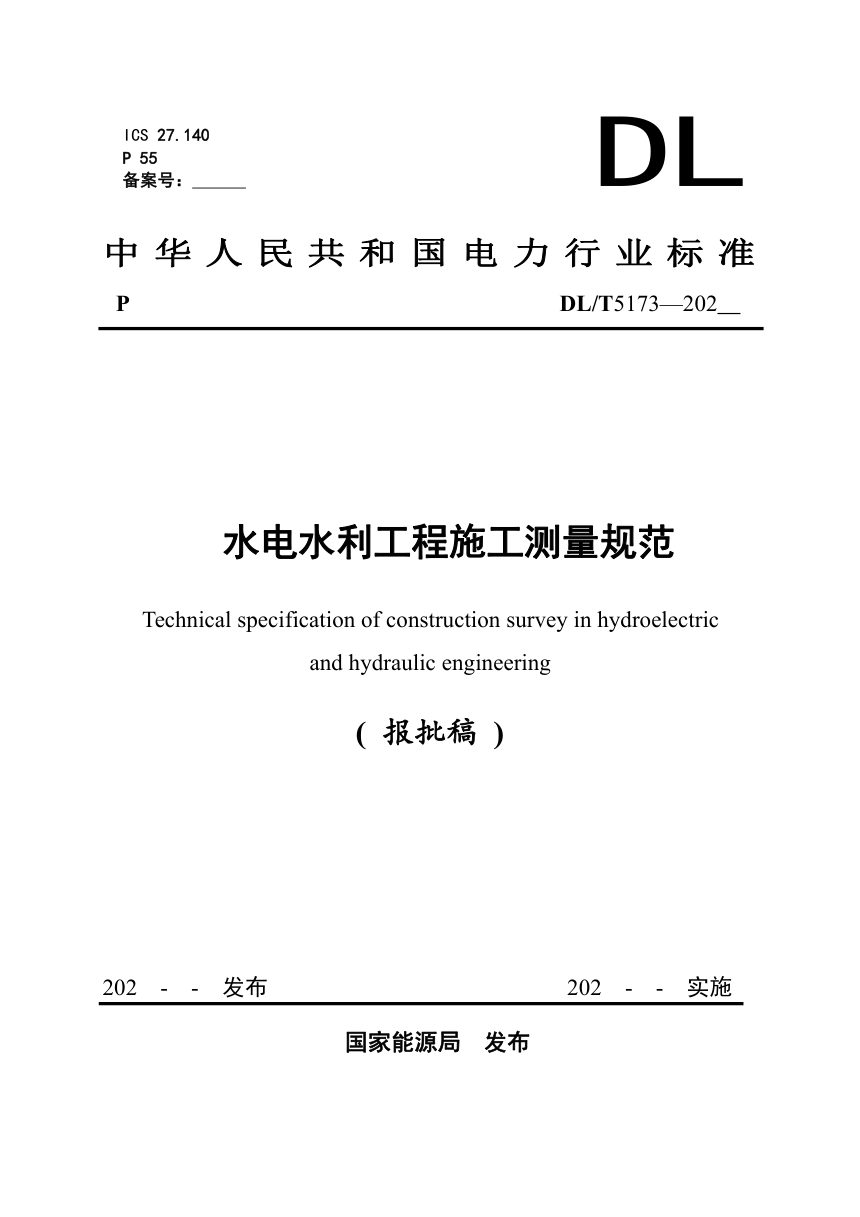

《水电水利工程施工测量规范》DL/T 5173-2024（报批稿）

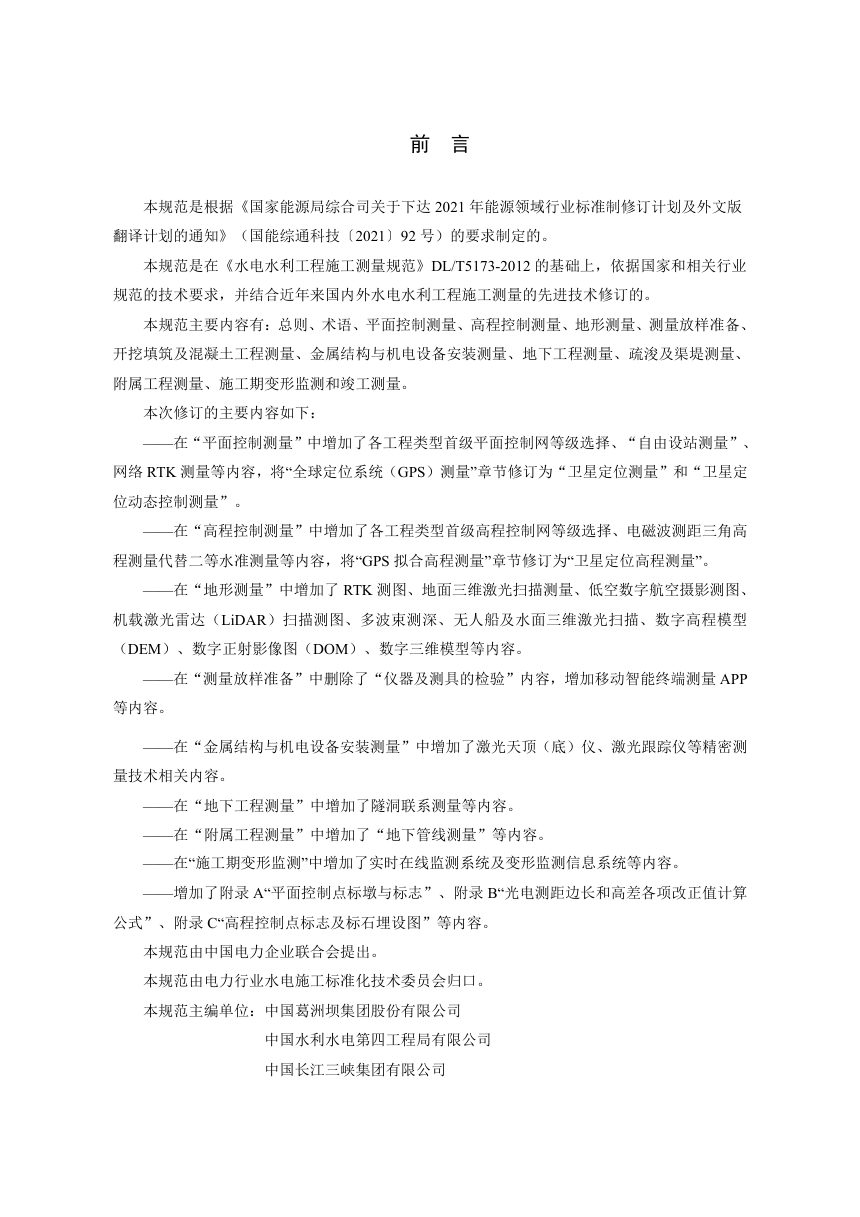

本规范适用于大中型水电水利工程施工测量，规定了平面与高程控制、地形测绘、放样、各专项施工测量、变形监测及竣工测量的技术标准。精度评定以中误差及两倍中误差限差为基准。结合先进测绘技术，对原DL/T 5173-2012进行了拓宽，更新了测量手段与精度控制对象，以适应现代施工需求。

平面与高程控制测量

平面控制体系整合卫星定位、三角形网与导线测量方法，增设各工程类型首级控制网等级选择标准，并纳入自由设站及网络RTK作业方式。首级网点位中误差根据工程规模分档要求。高程控制方面，新增控制网等级选择指南，明确电磁波测距三角高程测量可在特定条件下替代二等水准，原GPS拟合高程测量相应更新为卫星定位高程测量。控制网布设强调选点环境、强制归心标墩等技术细节。

地形测绘与测量放样

地形测量章节扩展了现代数据采集手段，正式纳入RTK测图、地面三维激光扫描、低空数字航空摄影及机载LiDAR扫描技术。水下地形测量板块引入多波束测深与无人船平台，成果形式明确涵盖DEM、DOM及数字三维模型。测量放样部分将准备阶段重心置于资料与数据研制，仪器检验等常规事务移出，新增移动终端测量APP作业方式。

施工专项测量

针对具体工程类别，分章规定开挖填筑及混凝土工程、金属结构与机电设备安装、地下工程、疏浚渠堤及附属工程的测量要求。安装测量章节补充激光天顶仪、激光跟踪仪等精密测量装备的技术应用。地下工程测量重点关注隧洞贯通与联系测量，附属工程新增地下管线探测与施工测量内容。

变形监测与竣工测量

施工期变形监测章节引入实时在线监测系统与专用变形监测信息系统，以支撑连续、自动化数据采集及分析。竣工测量则明确土石方、混凝土及机电安装各专业竣工资料的测量与整编标准。附录新增平面控制点标墩标志，光电测距各项改正值公式及高程控制点标志埋设图纸等操作参考。
