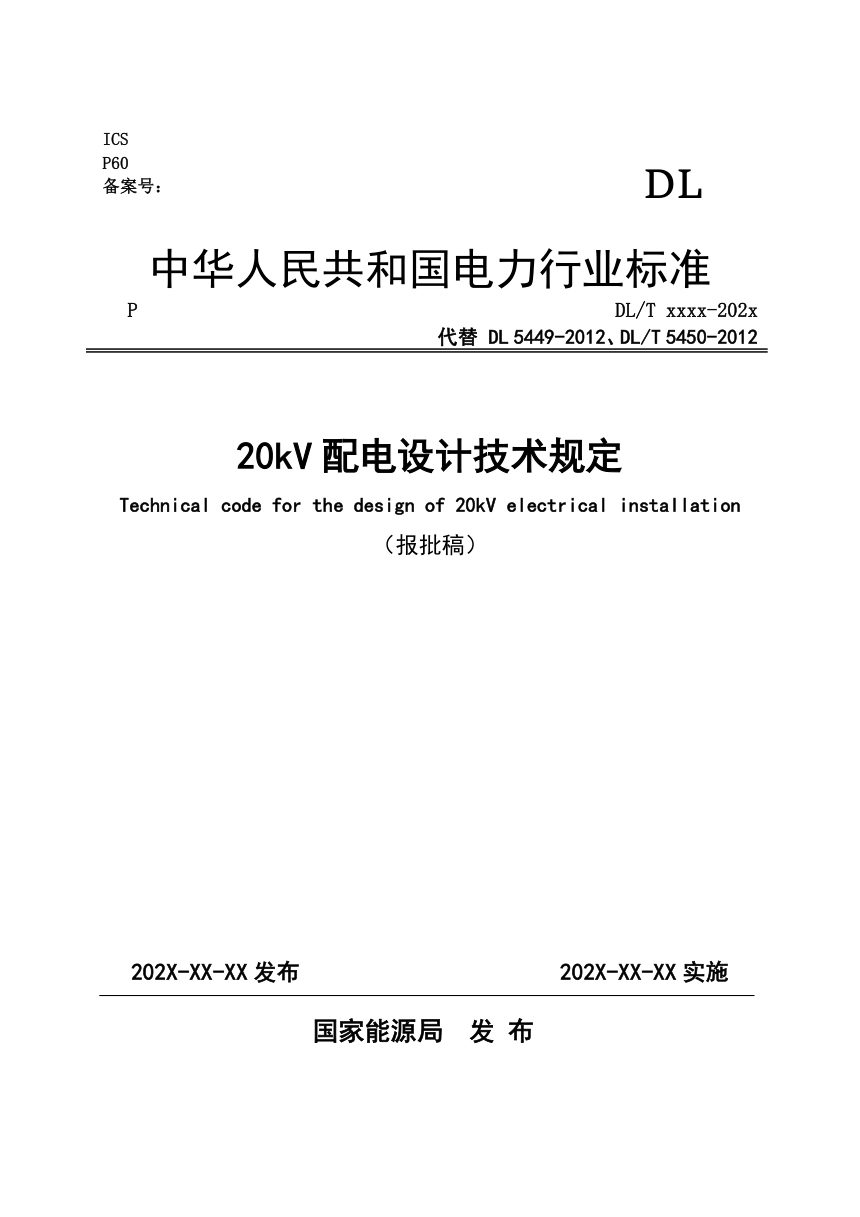

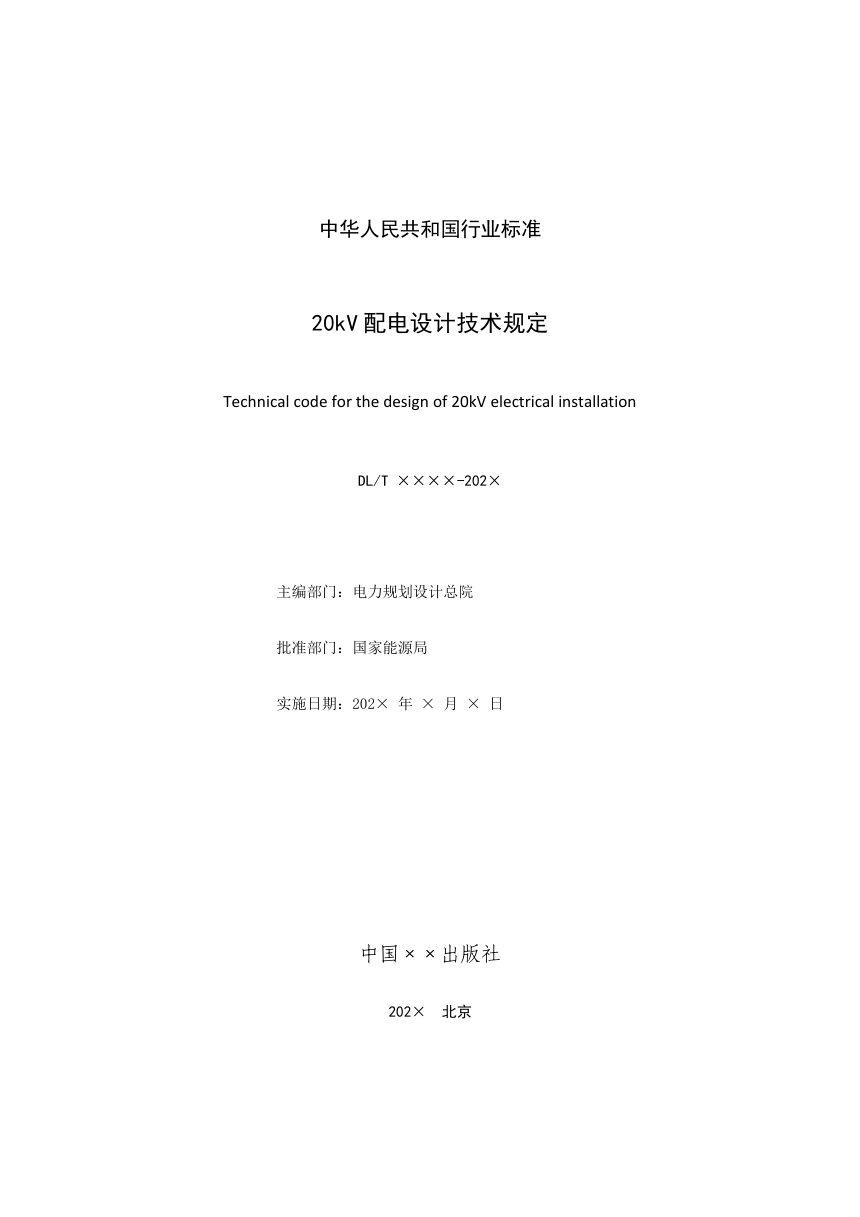

《20kV 配电设计技术规定》DL/T 5449-2024

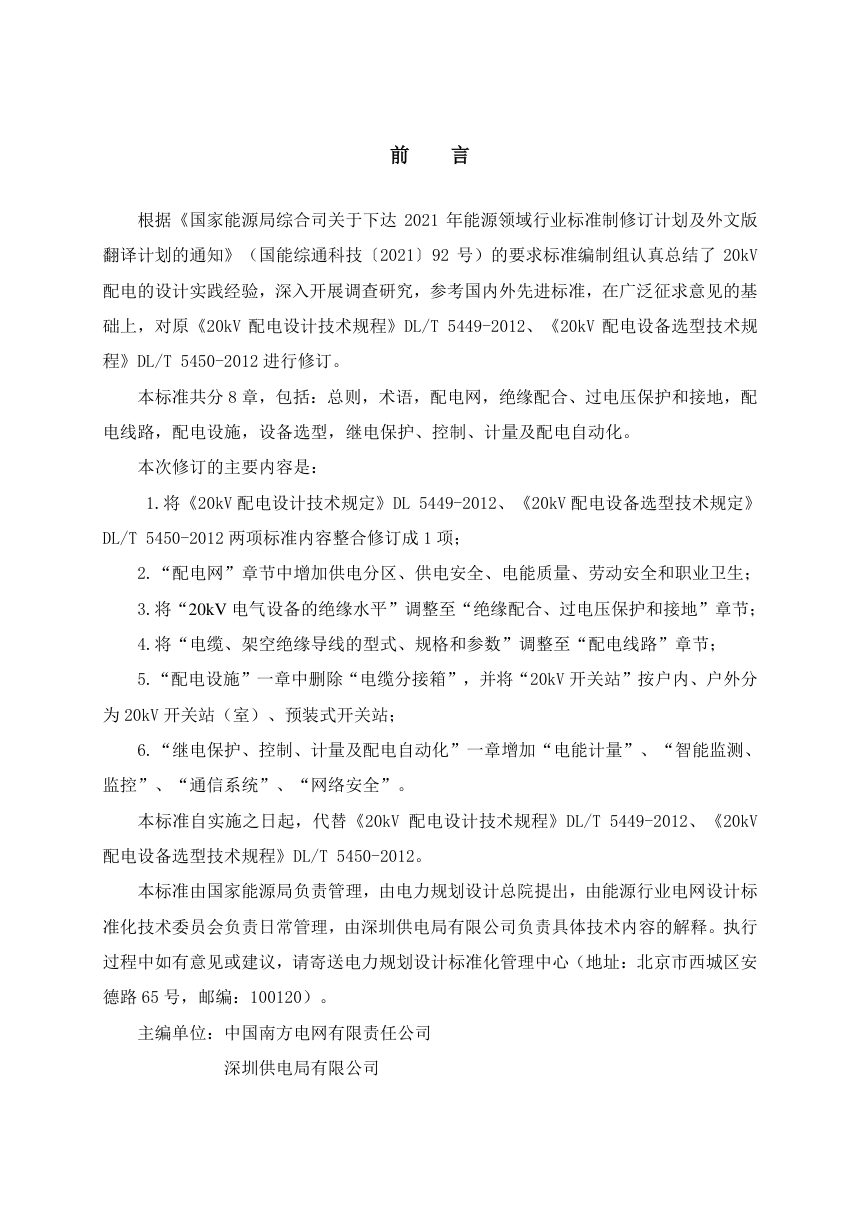

本规定系将原《20kV 配电设计技术规程》DL/T 5449-2012 与《20kV 配电设备选型技术规程》DL/T 5450-2012 整合修订而成，覆盖 20kV 配电网、配电线路与配电设施的设计全流程。全文共 8 章，新增供电分区、供电安全、电能质量、劳动安全和职业卫生等章节，并将设备选型纳入统一框架，适用于城市及工业园区 20kV 配电工程设计与设备配置。

配电网规划与网架结构

配电网规划遵循网格化原则，以供电分区为最小管理单元，按行政级别或饱和负荷密度划分区域。网架结构区分架空与电缆两类场景：架空线路宜采用多分段适度联络，电缆线路可采用单环网、双环网、N 供一备及花瓣接线。规划强调资产全生命周期成本最优，并要求一次系统与配电自动化、通信系统等二次规划同步协调，满足分布式电源、电动汽车及储能装置接入需求。

绝缘配合与过电压防护

明确了 20kV 电气设备、配电线路的绝缘配合要求，系统规定海拔 1000m 及以下架空线路的最小空气间隙，并给出海拔修正原则。过电压保护方面，配电设施高低压母线和架空进线端均须装设避雷器，两端连接架空线路的长度超过 50m 的电缆应在两端装设，柱上开关设备处应装设。接地系统按中性点接地方式分别规定保护接地电阻限值，要求避雷器接地与变压器保护接地共用接地装置。

配电设施与线路设计

配电设施涵盖配电站（室）、开关站（室）、预装式变电站及台架式变压器，按容量与功能分级规范布置要求。开关站最大转供容量不宜超过 30MVA，预装式变电站容量不宜大于 1250kVA，台架式变压器容量不宜大于 500kVA。电缆线路以铜芯交联聚乙烯绝缘电缆为主选，截面按经济电流密度确定；架空线路宜采用绝缘导线，杆塔高度取 15m～18m，档距大于 120m 时提高至 18m～21m。

设备选型与二次系统

配电变压器额定容量范围为 50kVA～3150kVA，联结组别采用 Dyn11，须选用高效节能型并配置温度、油位等智能监测装置。开关设备额定电压统一为 24kV，断路器优先选用真空灭弧型。二次系统扩展了电能计量、智能监测监控、通信系统及网络安全等内容，配电自动化按分层分布式架构建设，通信优先采用光纤自愈环网，网络安全须满足电力监控系统安全防护总体要求。
