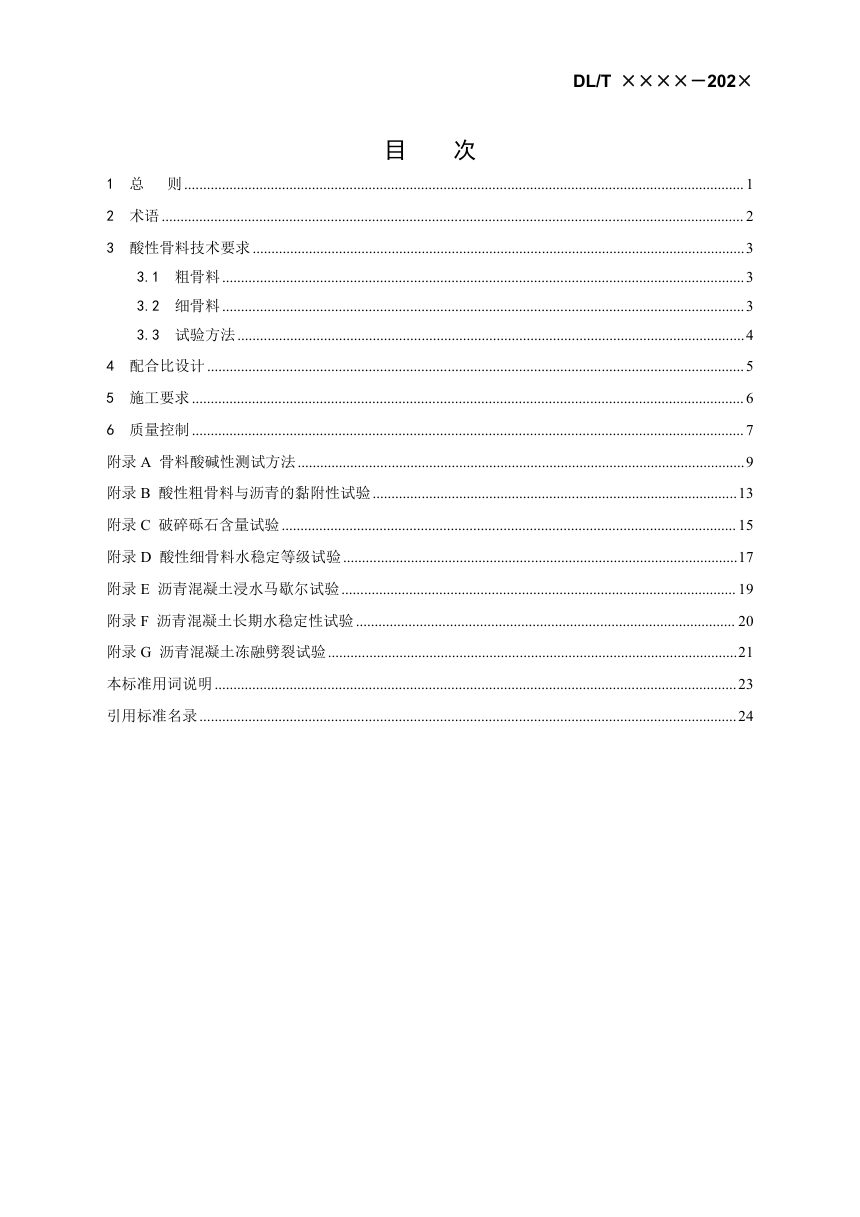

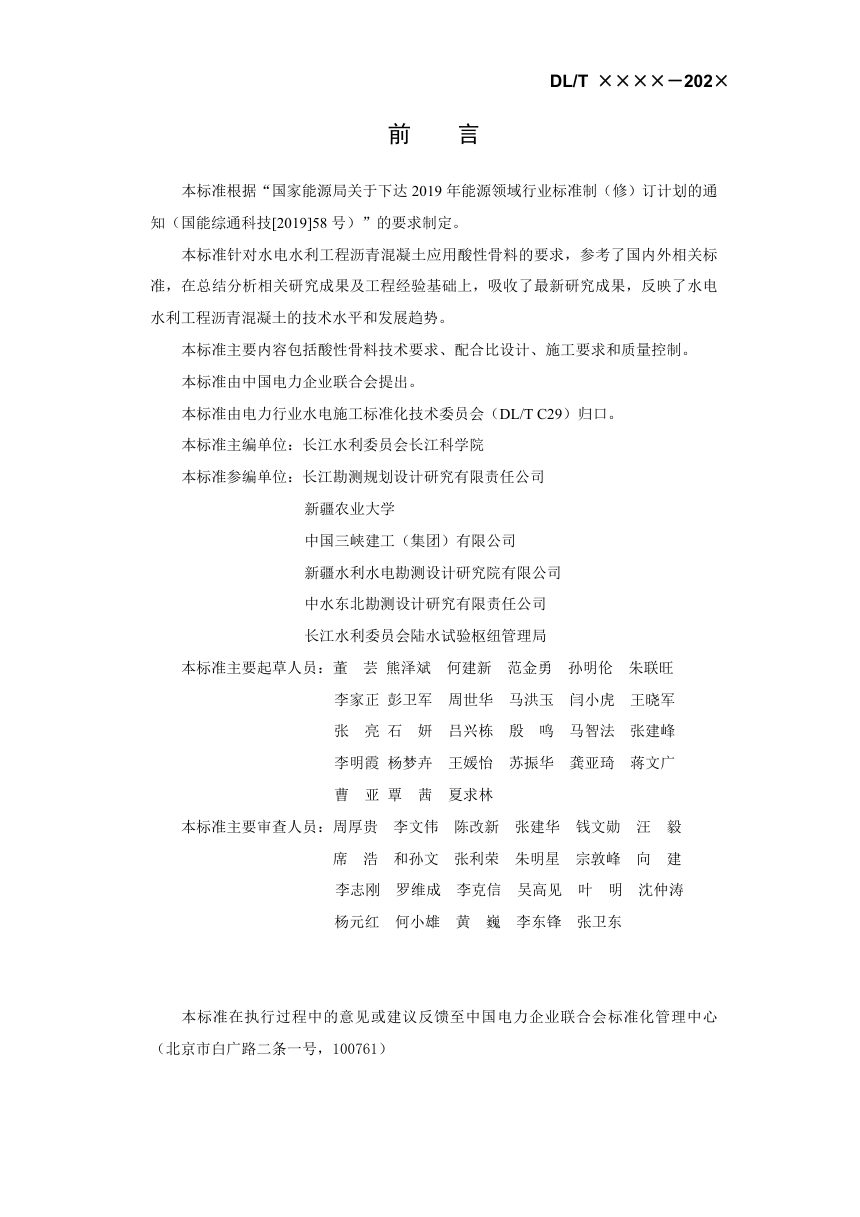

《水工沥青混凝土应用酸性骨料技术规范》DL/T 5876-2024（报批稿）

本标准针对水电水利工程中沥青混凝土采用酸性骨料（SiO₂含量>63%或碱度模数<0.6的岩石骨料）时面临的黏附性不足问题，系统规定了酸性骨料从原材料筛选、配合比设计到现场施工和质量控制的全过程技术要求。核心思路是以掺加抗剥落剂、水泥填料等措施为技术主线，配合专门的水稳定性与冻融性能检验指标，保障酸性骨料沥青混凝土的长期耐久性能。

酸性骨料的技术要求

标准按酸碱性对骨料作出术语界定，将SiO₂含量大于63%或碱值小于0.7的骨料归类为酸性骨料，并明确其区别于中性、碱性骨料的工程特性。粗骨料要求采用机械破碎加工，最大粒径不宜大于19mm，超径不大于5%、逊径不大于10%；采用天然卵砾石破碎时，需使用粒径大于最大粒径3倍的原料，且4.75mm以上颗粒的破碎砾石含量须满足规定。细骨料同样要求质地坚硬洁净，天然卵砾石加工时须采用粒径大于50mm的原料。骨料各项物理指标的检测方法分别引用DL/T 5362及附录A～D中给出的专项试验——包括骨料酸碱性检测、酸性粗骨料与沥青的黏附性试验、破碎砾石含量试验和酸性细骨料水稳定等级试验。

配合比设计的抗剥离技术路径

为改善酸性骨料与沥青的黏附性能，允许在设计中选择以下任一措施：在沥青中掺加抗剥落剂；在沥青中掺加抗剥落剂并于填料中掺加10%～30%水泥；直接采用水泥作为填料。选用抗剥落剂时应优先考虑非胺类产品，水泥则须符合GB/T 175规定的硅酸盐或普通硅酸盐水泥。初选试验阶段可按3～4种沥青用量、2～3种填料含量及级配指数进行组合，优选出满足要求的2～3个配合比后再作全面性能验证；设计上宜适当提高沥青用量、降低级配指数。最终选定配合比除满足沥青混凝土设计技术要求外，还须达到长期水稳定性系数和冻融劈裂强度比等长期耐久性能指标。

施工与质量控制要求

抗剥落剂须按配合比确定的比例加入沥青保温罐，在160℃±10℃条件下搅拌10～15min，混合均匀后保持至少30min方可拌和；掺抗剥落剂沥青的保温时间不宜超过24h，加热过程针入度降低不得超过10%。水泥填料须独立加料罐存放并独立称量。沥青混凝土的摊铺碾压作业分别按工程类型执行DL/T 5363（碾压式）、DL/T 5258（浇筑式）或DL/T 5310（面板及库盆）的规定。

质量控制方面，标准对原材料检验项目、频次作出表格化规定；酸性骨料从成品料仓按批取样，取样部位不少于10个且表层铲除后从顶部、中部、底部均匀抽取。除常规施工质量检验外，碾压式混凝土每上升10m、浇筑式防渗墙每升高4m沿坝轴线100～150m取芯、面板及库盆每3000～6000m²取芯，分别检测沥青混凝土长期水稳定性系数与冻融劈裂强度比，以验证酸性骨料应用效果的持久性。
