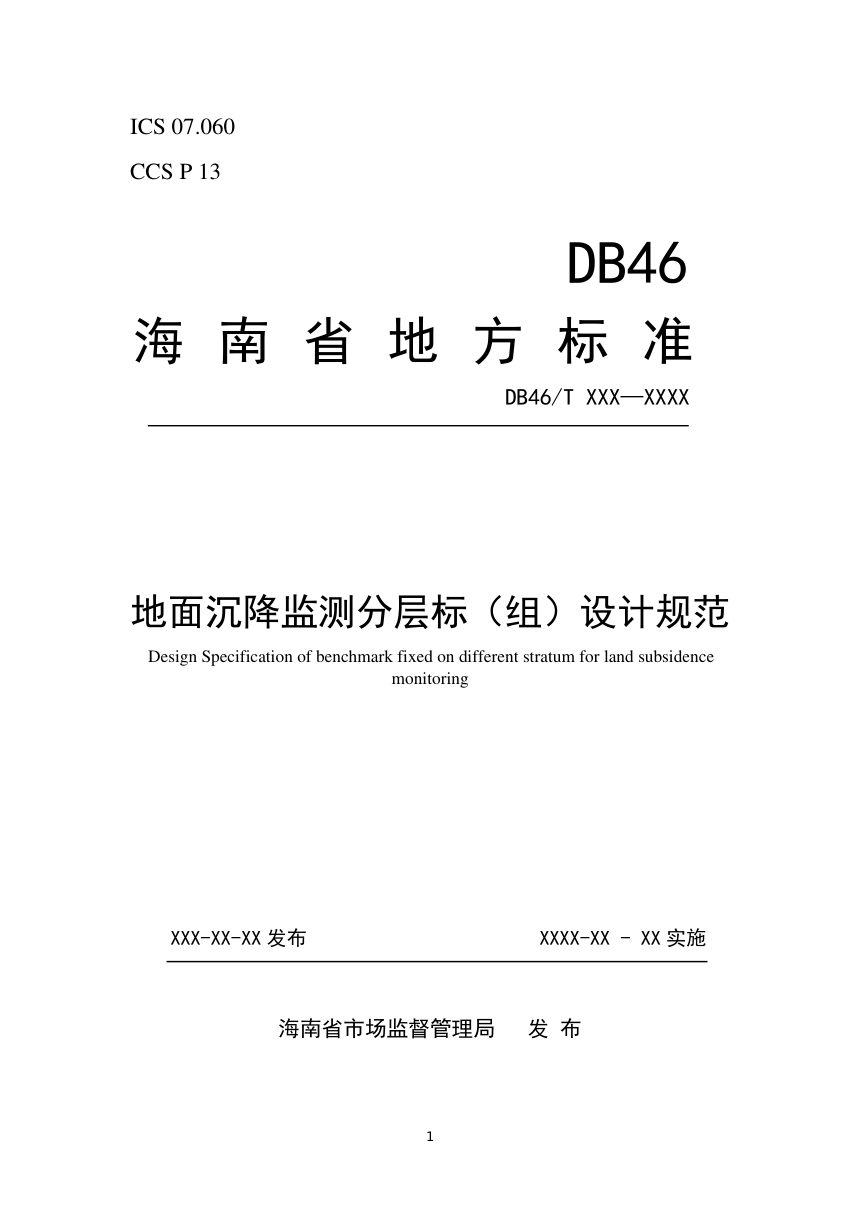

海南省《地面沉降监测分层标（组）设计规范》（征求意见稿）

本文件为海南省地面沉降监测分层标（组）设计提供全流程技术规范，涵盖场址选择、标孔布置、各类标孔（基岩标、分层标、地面标、水位监测孔、孔隙水压力监测孔）的结构与钻孔设计、成标工艺、配套设备及设计书编制要求。规范按标孔埋深划分五档（超浅至超深），对不同深度档位的管材、结构选型、孔斜控制及封固材料提出分级技术要求，适用于海南及同类地区分层标设计。

场址选择与布置原则

场址宜选在地面沉降中心且具区域地质代表性，需完成地质、水文地质、地面沉降专项调查，兼顾国土空间规划、施工条件及后期运维便利。标孔平面宜布设成矩形，深浅孔交叉组合，间距按深度分档控制（超浅孔不小于3m，其余不小于4m）；垂向层位依据地质勘查孔查明的地层条件确定，基岩标可单独布设。

标孔结构与成标工艺

基岩标按深度采用单层、双层或三层保护管及单级、双级、三级宝塔型标杆，管材分别选用DZ40无缝钢管或J55石油套管，标底用水泥浆封固且严禁与保护管固结。分层标标底由插钎、托盘、滑筒等组成，伸缩量宜为1000～2000mm，标底插钎需压入监测地层并与其紧密固连。钻孔顶角每50m递增不大于0.2°，终孔不大于1°，深度误差不大于±0.5‰。

监测孔与配套设施

地下水位监测孔井管按深度采用一级或两级变径结构，滤水管长度依含水层厚度确定，填砾、止水、洗井均有量化指标。孔隙水压力监测孔过滤管长度不小于200mm，需确保与监测层水力连通并隔绝非监测层。配套静力水准系统、水位计、渗压计、GNSS及InSAR反射体等，水位监测精度允许偏差±1cm，孔隙水压力精度不低于0.5%F.S。

监测保护与设计文件

建成后应设置标房或窨井等长期保护设施，采取防台风、防腐、防潮等措施，监测设施每月巡检一次。设计书需包含目的任务、工作部署、技术方法及图件，图件比例尺按标孔深度选用1:100～1:200或1:500。
