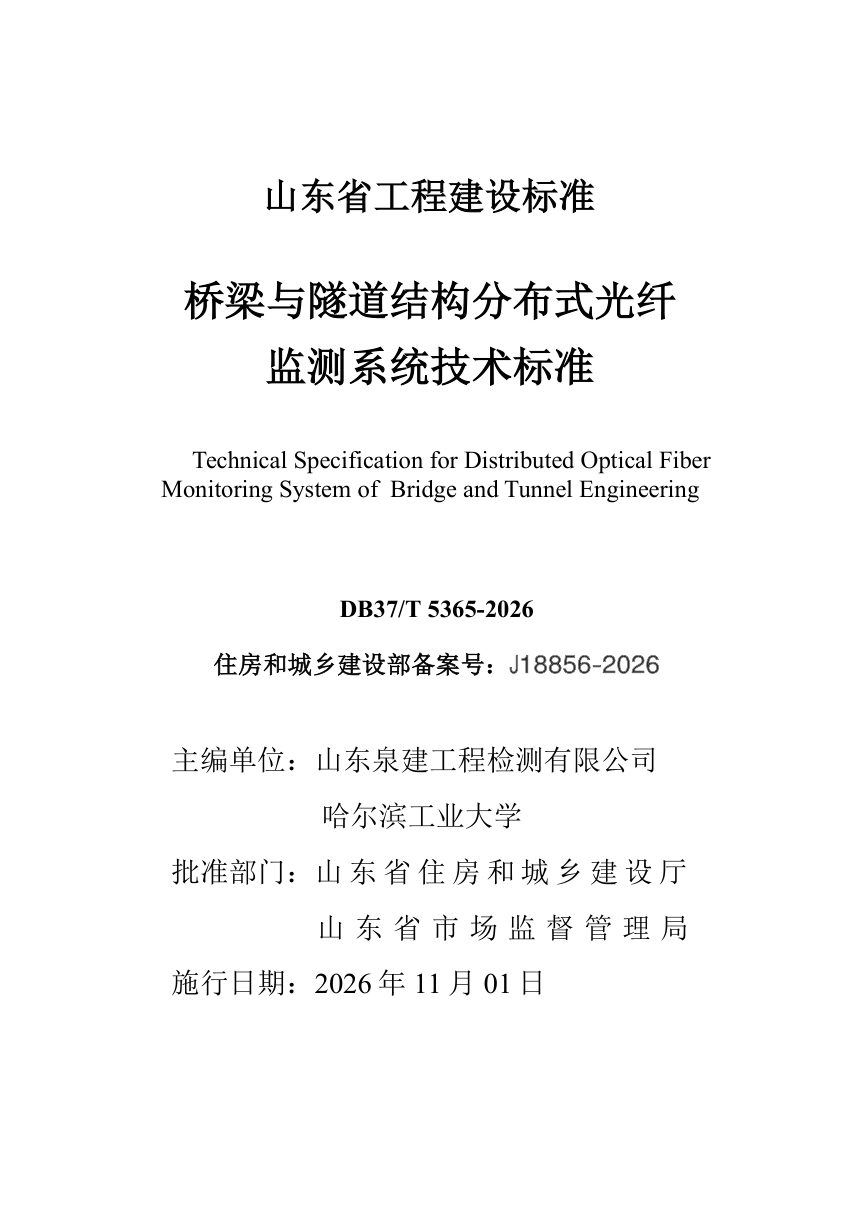

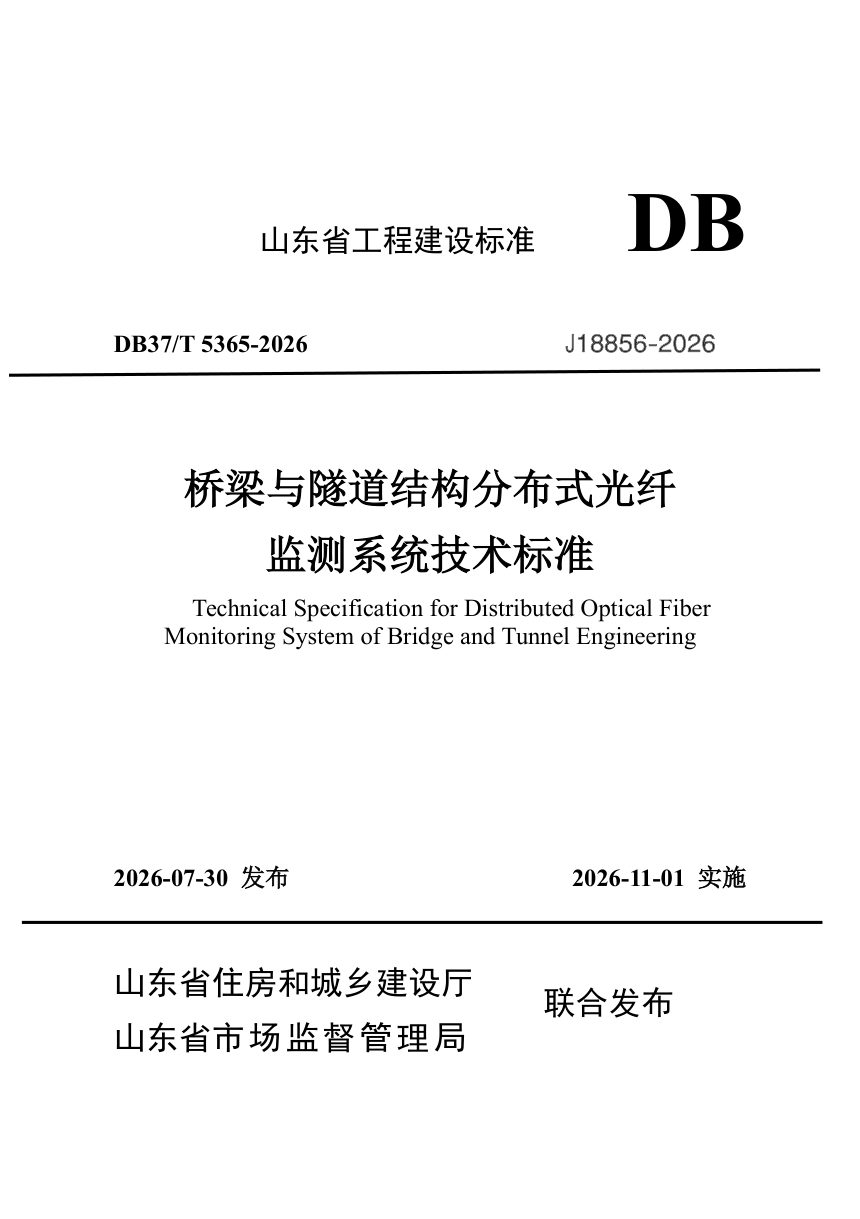

山东省《桥梁与隧道结构分布式光纤监测系统技术标准》DB37/T 5365-2026

本标准面向采用分布式光纤感测技术实施运营安全监测的城市桥梁与隧道结构工程，规定了监测系统在方案设计、施工验收、集成调试及维护各环节的技术要求。标准以系统全生命周期连续运行为基本定位，围绕传感光缆布设、数据采集处理与损伤预警三项核心能力构建技术框架，并明确了光损控制、存储容量、维护频次等关键量化指标。

系统架构与方案设计

系统按传感、数据采集与传输、数据库、用户界面及电源五个子系统组织。传感子系统以 BOTDR、BOTDA、BOFDA 等技术为核心，要求单回路传感光缆长度不超过 50km、测点分辨率不大于 100cm。桥梁结构须按上、下部及空间温度梯度分别设计光缆方案；隧道结构强调应变与温度光缆沿纵向通长布置，并在围岩等级较低或变形较大区段布设环向光缆。数据库须满足不少于 6 个月的原始数据本地存储，并对基准数据、超阈值异常数据及特殊事件前后数据实施永久归档。

施工与验收控制

施工宜与主体结构同步开展，光缆布设可采用粘贴、预埋、开槽及模板预留槽四种方式。光缆连接以熔接为主，单熔接点光损不宜大于 0.05dB，单回路总光损不宜大于 10dB。验收环节对光缆外观、熔接质量及回路实际光损逐项核查，传感光缆须与结构粘结牢固且不得出现气泡或蜂窝。

集成调试与运行维护

系统集成基于统一软件平台，宜采用 B/S 架构实现多用户远程监控，并结合有线与无线网络设计拓扑。数据处理须先剔除环境因素影响，再实施损伤判别与定位；预警内容应包含级别、测点位置、监测数值及阈值。系统日常维护每周一次，定期检查每 3 个月一次，异常状况须在 24 小时内处置；数据存储设备磁盘剩余空间不应低于总量的 20%，数据采集设备检定或校准周期宜为一年。
