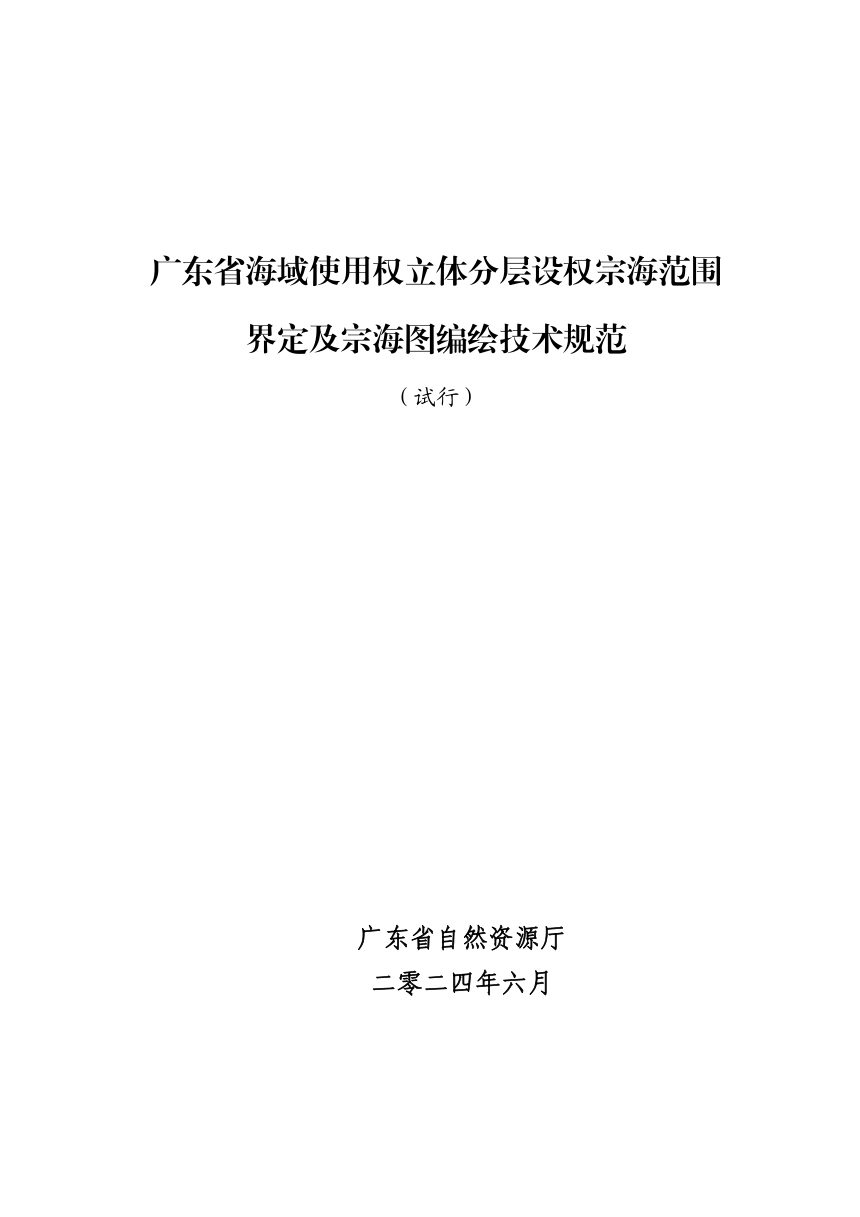

广东省海域使用权立体分层设权宗海范围界定及宗海图编绘技术规范（试行）

本规范为广东省海域使用权立体分层设权宗海的范围界定与宗海图编绘提供统一技术指引，解决同一海域内多个用海活动分层确权时的空间划分与图件表达问题。规范在平面宗海界定基础上引入垂向分层机制，按水面、水体、海床和底土四个空间层界定用海范围，并同步规定立体宗海图的图件构成、编绘规则及图示图式，适用于广东省管辖海域内各类立体分层设权项目。

宗海立体空间范围的界定原则

宗海立体空间范围依据项目主体工程所占海域空间或用海活动主要使用空间界定，按水面、水体、海床和底土分层明确高程与深度范围，数值定量描述精确至0.1米，亦允许结合项目实际采用文字定性描述。对于涉及多个海域空间层的项目，如桩基固定式海上光伏、跨海桥梁，以主体工程所占空间界定宗海范围，同时要求其他空间层用海活动须确保基础支撑工程安全。海域立体空间明确划分为水面（平均海平面及其上方）、水体（平均海平面与海床之间）、海床（海底表面）及底土（海床以下）四个层次。

各用海类型的立体空间分层界定

规范按渔业、工业、交通运输、海底工程及排污倾倒五类用海逐一规定立体空间层归属及高程范围。渔业用海中，筏式与网箱养殖界定为水面和水体，高程范围为养殖设备下缘至平均海平面；底播养殖与人工鱼礁界定为海床，分别从现状海床延伸至实际使用高程和礁体上缘。工业用海中，海上光伏界定为水面，范围为平均海平面至光伏板上缘，旨在促进“渔光互补”业态；取排水口按实际情况界定，温（冷）排水界定为水体。交通运输用海中，跨海桥梁界定为水面，范围为桥面设计最低点至桥梁设计最高点。海底工程用海中，海底电缆管道按敷设位置分别界定为海床或底土，涉及交越时须注明交越点坐标及位置关系；海底隧道、海底场馆按实际情况界定。

宗海图编绘技术要求

立体分层设权宗海图包括宗海位置图、宗海平面布置图、宗海界址图和宗海立体空间范围示意图四类。平面图件在遵循《宗海图编绘技术规范》（HY/T 251-2018）基础上增加分层要素，宗海平面布置图需在制图信息表上方增设宗海列表，注明各宗海用途、用海方式及所用空间层，图面左下角增加图例；宗海界址图需增加用海空间层单元列表，注明各层高程范围。立体空间范围示意图图名采用“项目名+立体空间范围示意图”，以不同RGB颜色区分水面以上、水体和底土空间，图中右下角附高程基准信息表。成图数学基准统一采用CGCS2000坐标系、1985国家高程基准及当地理论最低潮面深度基准，并提供深度基准与高程基准的转换关系。

本规范附有同一项目（渔光互补）和不同项目（网箱养殖、人工鱼礁与海底电缆）的立体分层设权宗海图完整范例，供实际编绘参照。
