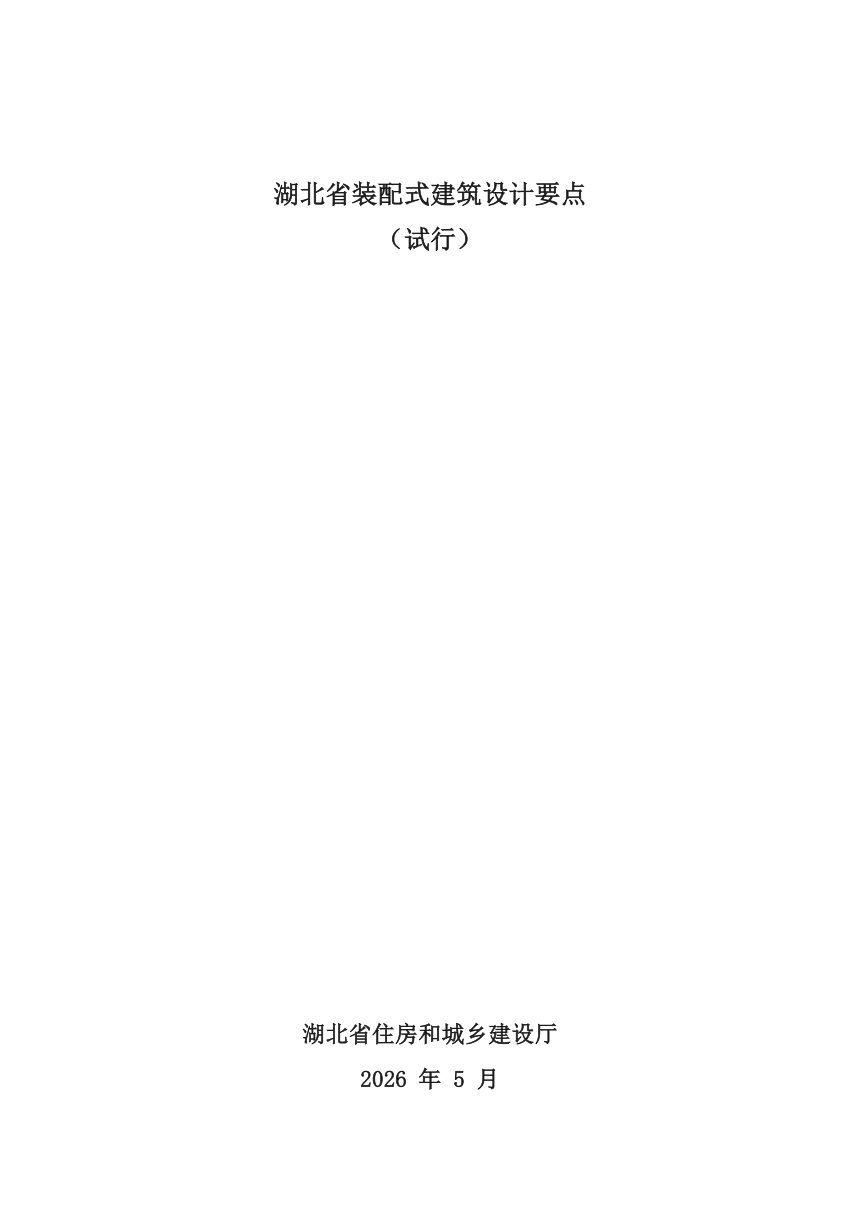

湖北省装配式建筑设计要点（试行）

本文件将装配式建筑设计从前期策划到加工安装的全过程拆解为可执行的技术控制点，核心思路是以标准化和模数协调压缩构件种类，以阶段化设计深度管理控制各专业接口，以数字化模型贯通设计、生产、施工与运维数据。对混凝土、钢、木、模块化等多类体系分别给出适用条件与设计基准，并在初步设计、施工图、加工图、安装图各阶段设置了逐级递进的成果与深度要求。

体系选型与前期策划

第4、5章界定八类装配式体系的适用范围与设计依据：装配式混凝土结构按“等同现浇”目标设计，适用于8度及以下多高层；装配式钢结构覆盖6至9度民用与工业建筑；钢—混凝土混合结构、轻钢轻混凝土、模块化建筑各有高度与层数边界。策划阶段要求先锁定装配率、标准化、经济性与质量性能四类目标，再经技术策划完成体系比选、构件拆分、生产运输评估与增量成本测算，避免后续设计返工。

阶段设计深度的控制逻辑

初步设计解决技术方案定型，建筑专业须确定预制范围、分缝与防水构造，结构专业完成体系计算模型与关键节点设计，机电与内装专业前置管线分离和接口协调。施工图阶段则要求图纸可支撑装配率核算与施工，平面图须区分预制与现浇部位，建筑专业补充立面分缝、拼缝防水、夹心保温外墙构造详图，结构专业输出构件拆分图、预埋留洞图及两阶段验算书。加工图与安装图进一步落实到一图一物：单张图纸表达单个构件或模块单元的完整生产与安装信息，并明确吊点、临时支撑、运输加固等工况要求。

防水、接口与内装的关键约束

预制外墙水平缝与垂直缝统一采用“构造空腔＋密封胶”体系，缝宽宜为20mm；预制夹心保温外墙的拉结件须断热处理。内装专业强调干式工法，条板隔墙不得现场裁切开洞，厨卫底部设不低于200mm的C20混凝土防水翻边，架空楼地面与管线系统须集成设计，且检修口、接口点位不得落在饰面板拼缝处。机电设备与管线坚持分离优先，预留预埋须与拆分方案协调，不允许安装后剔凿构件。

数字化设计与交付要求

第10章要求以BIM为统一数据载体，按阶段划分模型深度，构件与空间单元应进入部品部件数字库和空间产品库；参数化构件须“以参变带动形变”，但受力钢筋等安全关键参数仍需结构复核。深化模型须能向MES输出结构化制造数据，构件靠唯一编码实现从生产到运维的全程追溯。数字化交付以竣工模型、构件全生命周期数据、结构化运维手册为三件套，强调GUID关联与开放格式，最终目标是让模型进入运维平台后成为可支撑预测性维护的数字资产底座。
