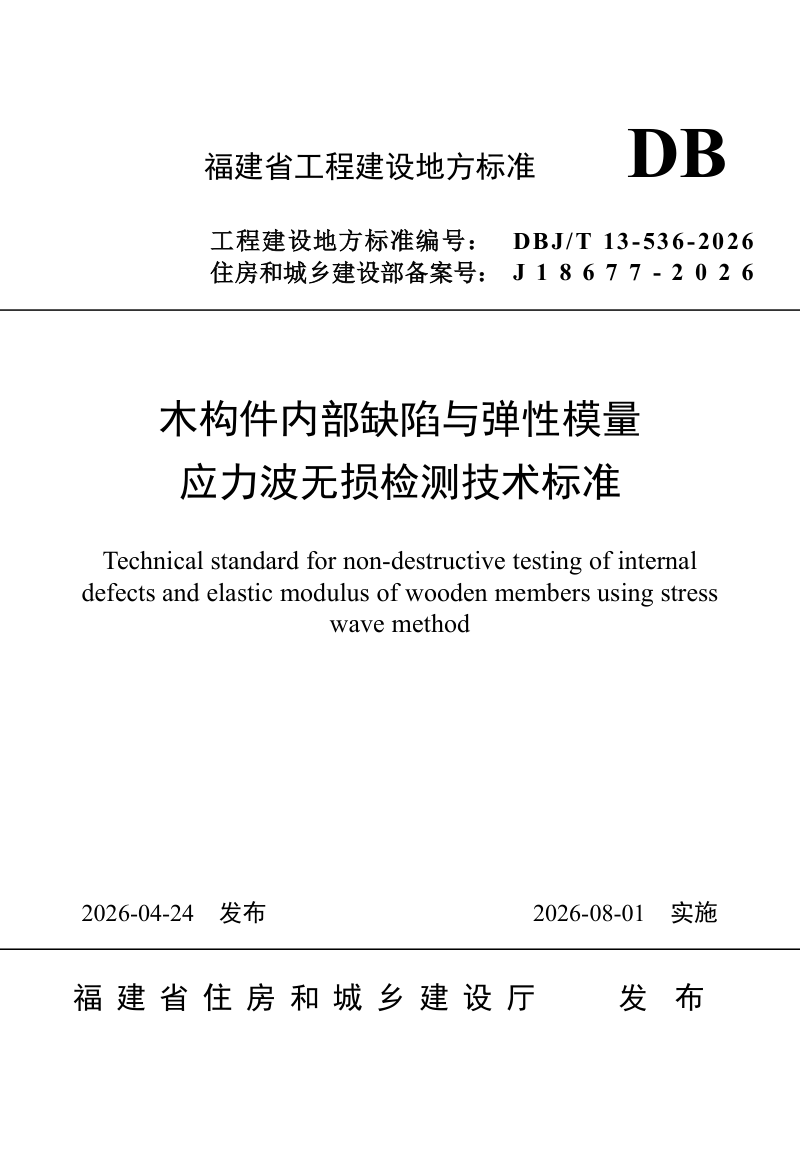

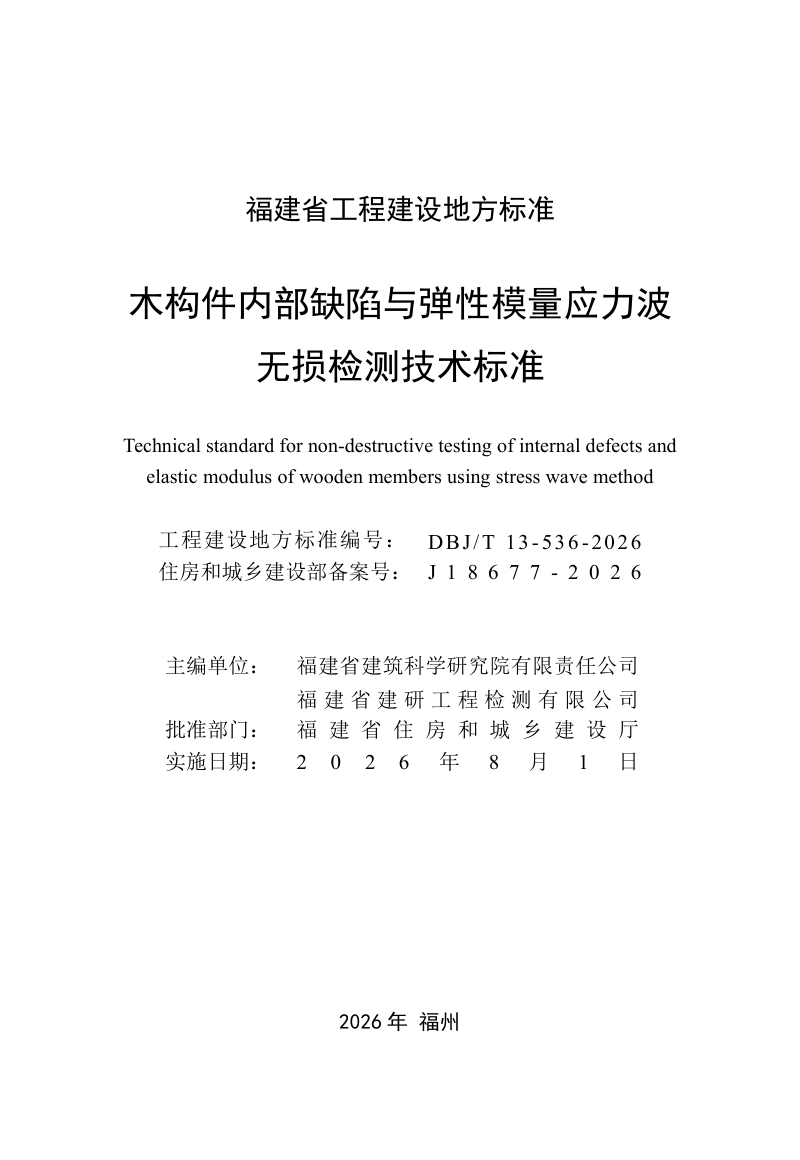

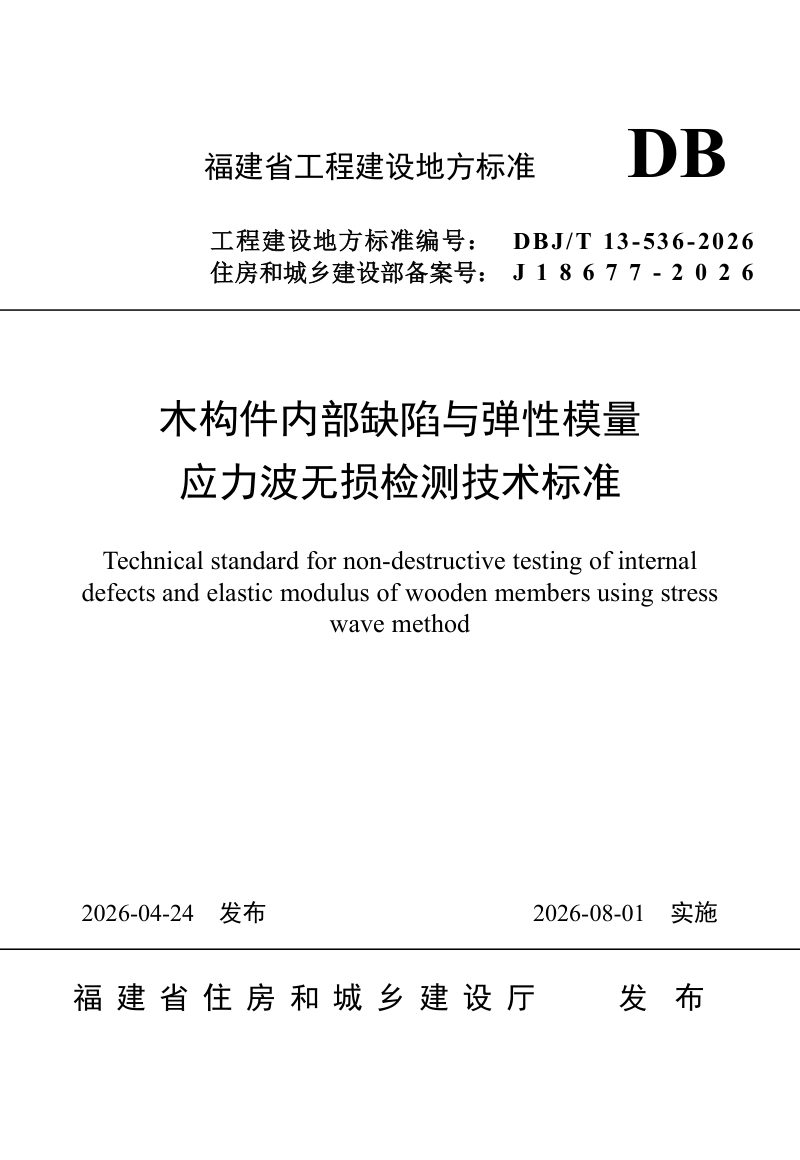

福建省《木构件内部缺陷与弹性模量应力波无损检测技术标准》DBJ/T 13-536-2026

本技术标准规定了采用应力波法对木构件内部缺陷与弹性模量进行无损检测的技术要求。本标准适用于木结构及其相关工程中柱、梁、檩、椽等木构件的调查、维修与维护检测工作。本方法利用应力波在木材内部的传播特性，通过横向应力波技术探测内部缺陷的位置、面积及严重程度，并结合微钻阻抗仪进行缺陷面积修正；通过纵向应力波技术测定应力波传播速度与木材密度，进而计算木构件的弹性模量。本标准对检测系统硬件与软件、检测部位与数量、传感器布置方式、检测流程、数据处理与评定分级等均作出了系统规定，为木构件安全性能评估提供科学依据。

检测系统构成

本规范要求应力波无损检测仪应由应力波传感器、放大器、电源单元及测试线缆等硬件组成，传感器测钉直径与布置角度均需满足精度要求。仪器软件须具备选择树种健康波速、生成波速云图并过滤异常数据的功能，检测前应对仪器进行定期校准，确保数据真实可靠。

内部缺陷检测与评定

本方法规定根据构件类型与外观状况确定检测部位和抽样数量，在截面周围按圆形、椭圆形、矩形等不同形状布置不少于6个传感器。通过敲击产生应力波并记录传播时间形成波速分布图，可直观判断裂缝、腐朽、孔洞、虫蛀等缺陷位置与类型。检测缺陷面积需采用微钻阻抗仪进行修正，最终依据缺陷面积占比将缺陷等级进行量化评定，并据此提出处理建议。

弹性模量检测与计算

本方法要求沿木构件顺纹方向安装两个传感器，通过测定二者间距及应力波传播时间计算波速，同时采用排水法或钻芯法测定木材密度。结合含水率检测数据，依据公式计算木材弹性模量。针对福建杉木，在特定含水率范围内提供了近似计算顺纹抗压弹性模量的公式。
