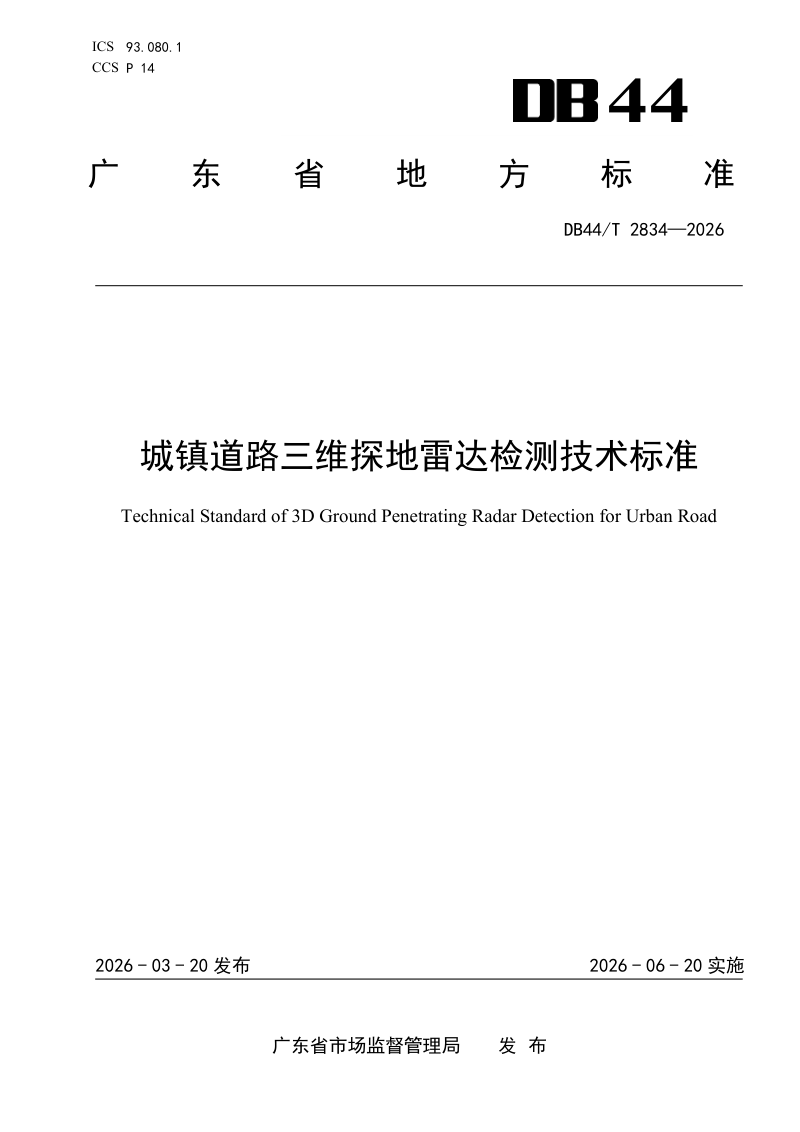

广东省《城镇道路三维探地雷达检测技术标准》DB44/T 2834-2026

本文件规定了广东省城镇道路三维探地雷达检测的技术要求，涵盖检测设备、参数选取、数据采集与处理、报告编制等全流程，适用于道路路面结构层厚度检测、路面结构内部缺陷检测以及道路浅层地下病害体检测。本标准针对城镇道路塌陷事故频发、传统二维雷达探不准、效率低的痛点，系统引入了阵列天线高密度采集与三维数据体成像技术，并明确了时间脉冲式和频率步进式两种体制的参数确定方法。全文以技术实操为导向，从介电常数标定、测距轮校准到数据处理解译及病害风险分级管控，构建了完整的质量管控闭环，为城镇道路隐伏病害的精准探测与安全评估提供了标准化依据。

检测技术体系与设备要求

本标准确立了以三维探地雷达阵列天线技术为核心的检测体系，强调设备每年须进行检验校准，且宜整合卫星定位与摄影测量设备实现空间数据的同步关联。在参数选取上，依据探测目标的分辨率与深度需求，给出了天线中心频率、带宽、时窗及采样点数的详细计算公式与选型指引。

多场景检测应用与实施流程

针对路面结构层厚度、内部缺陷和浅层地下病害体三类不同检测对象，本标准分别规定了差异化的测线布设、资料收集和现场踏勘要求。厚度检测注重通过钻芯取样或预置金属薄板法精确标定相对介电常数以计算厚度变异系数；内部缺陷检测强调结合视频记录排除干扰并解译层间脱空与松散；地下病害体检测则引入了初测与复测结合、钻探验证与内窥镜观察的综合判定机制。

数据处理解译与风险管控

数据处理要求保留原始图像的形态与位置，地面波到达位置须归零校正。对于浅层地下病害体，本标准根据空洞、脱空的净高与覆跨比，将风险划分为高、中、低三个等级，并明确疏松体、富水体在特定敏感区域可被提高风险等级，要求出具相应的病害信息卡与过程控制对策，确保隐患得到及时处置。
