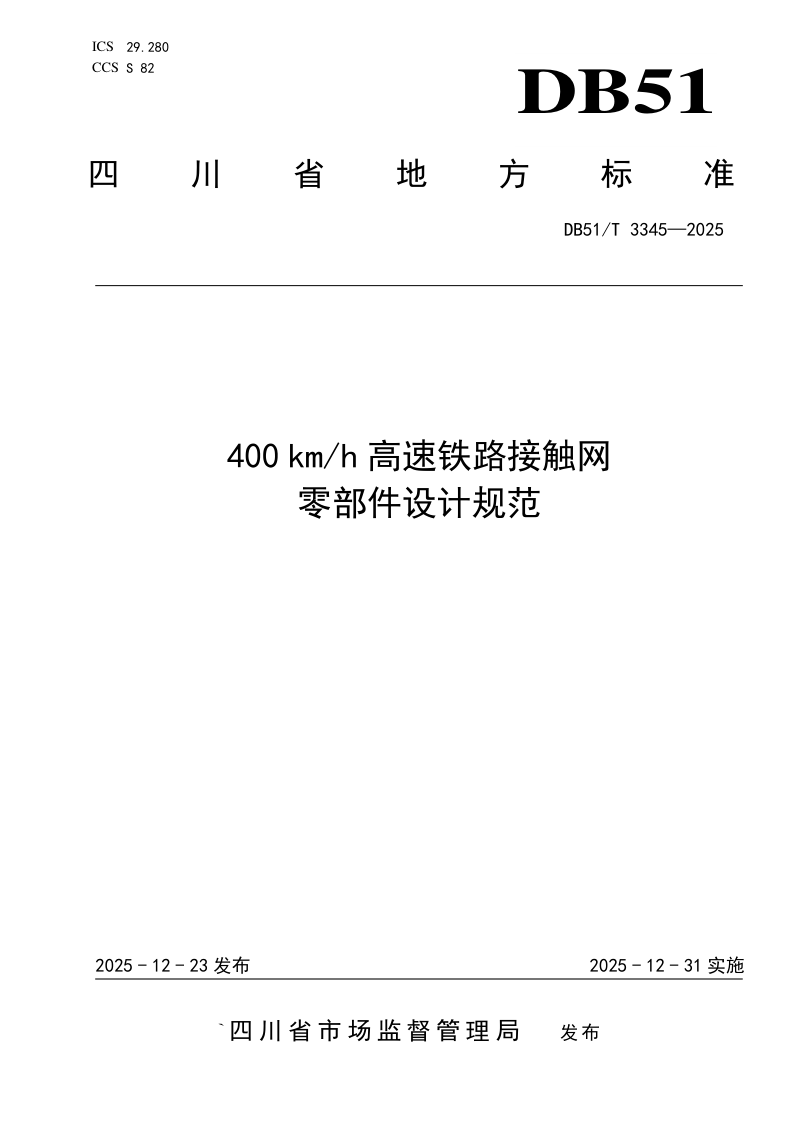

四川省《400km/h高速铁路接触网零部件设计规范》DB51/T 3345-2025

本规范立足于400km/h高速铁路接触网零部件的设计、材质、机械性能、电气性能及检验等全链条技术要求，旨在为更高速度等级的电气化铁路接触网系统提供安全可靠、技术先进且经济适用的标准化依据。本规范充分考虑了速度提升带来的冲击荷载、气动效应与振动影响，明确了适用环境温度、风速条件及悬挂类型等基础设计参数，并对腕臂支撑、中心锚结、整体吊弦、终端锚固、弹性吊索、棘轮补偿及电连接等关键零部件提出了具体的性能指标与试验要求，同时规定了紧固件选型及耐腐蚀处理准则，以确保系统在动态交变载荷下的长期服役可靠性。

基础设计参数与材质防腐要求

本规范规定了接触网系统的基本设计条件，包括30m/s的结构设计风速、-20℃至+40℃的环境温度范围，以及全补偿弹性直链形悬挂类型。接触线额定工作张力宜为36kN，承力索宜为27kN，系统设计使用年限不宜小于30年。在材质方面，本规范要求零部件根据功能选用优质碳素结构钢、低合金高强度结构钢、铜合金、铝合金及奥氏体不锈钢等材料，并针对钢制零件提出热浸镀锌防腐要求，针对铝合金零件明确阳极氧化或钝化处理标准，以增强耐环境腐蚀能力。

关键零部件机械与功能性能

本规范围绕接触网系统的核心组成部分，分别确定了其工作荷载、滑动荷载、破坏荷载及疲劳耐久性指标。腕臂支撑装置的挠度须控制在1.0%L以内，定位器需满足1.5倍最大工作荷载的耐拉伸要求。中心锚结装置与终端锚固线夹均要求滑动荷载不低于线索张力的1.05倍，拉伸破坏荷载不小于3倍最大工作荷载，以避免线索滑脱或断裂。棘轮补偿装置传动效率须达97%以上，补偿绳需通过20000次疲劳试验后破断值不低于90%。

电气接续与紧固连接可靠性

本规范强调接触网零部件的电气连通性与载流能力，要求线夹与线索间接触电阻不大于等长线索电阻，温升不超过被连接线索的允许值，并明确了不同材质零件的最高允许温度。电连接线夹须通过短路电热循环试验验证其长期稳定性。在紧固件方面，本规范规定了碳钢与不锈钢螺栓、螺母的性能等级，并要求螺纹副结构能满足振动及交变载荷下的防松需求，确保连接可靠。
