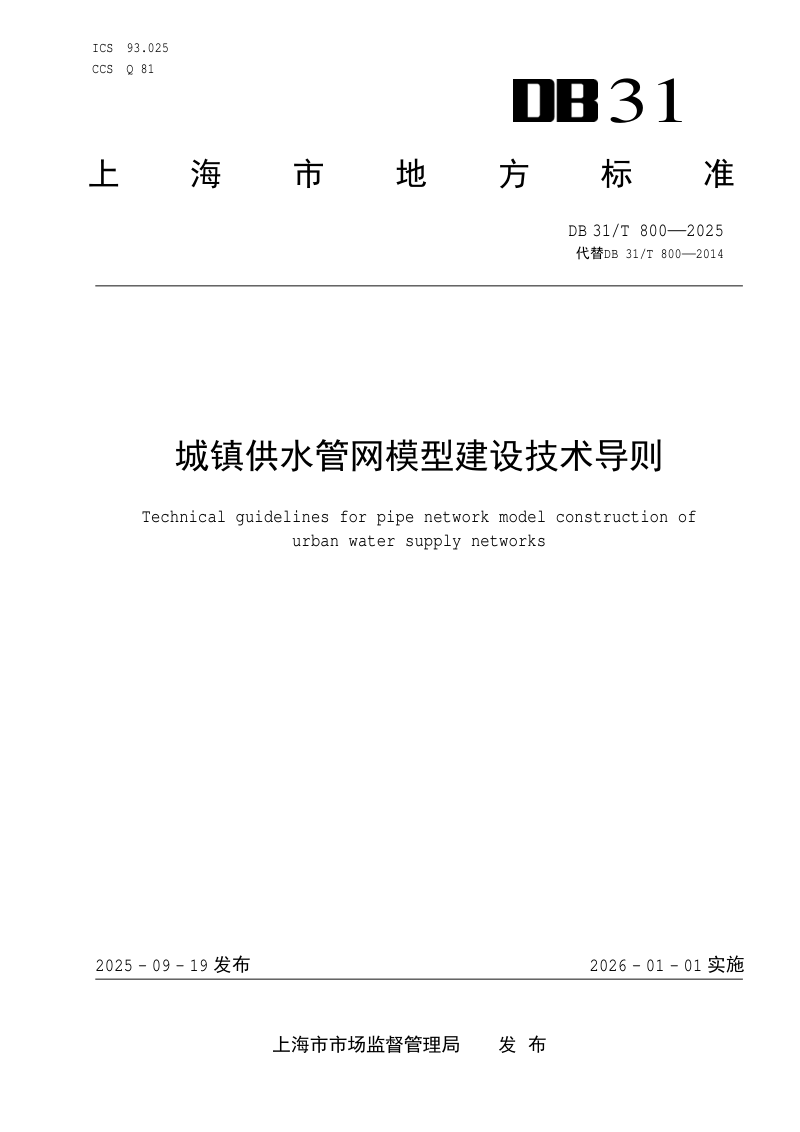

上海市《城镇供水管网模型建设技术导则》DB31/T 800-2025

本导则规定了城镇供水管网模型建设的全流程技术要求，涵盖模型分级、软硬件配置、数据采集、离线与在线模型的建设校核、模型应用及更新维护等内容。本导则适用于上海市城镇供水管网模型的建设、更新和运行维护，旨在适应供水数字化转型需求，为管网精细化管理与高质量发展提供技术支撑。本导则强调模型建设应科学规划，依托GIS、SCADA、营业收费等信息化基础，并明确要求根据实际情况定期对模型进行更新与校核，确保模型精度持续满足应用要求。同时，本导则对数据安全与信息系统保护等级提出了合规性要求。

模型分类与建设流程

本导则将管网模型分为离线模型和在线模型，并按应用功能划分为规划设计、状态评估与运行调度、水质模拟三类。建模步骤依次为模型选择、建立拓扑结构与参数设置、以及模型校核验证。对于在线模型，本导则要求其在离线模型基础上建设，具备定时自动计算、数据自动更新、精度在线评估及异常预报警等基本功能，并应采用安全协议保障数据传输与访问。

数据采集与模型校核

本导则规定管网建模需采集管网基础数据、用水量数据和运行控制数据，并强调应对数据进行有效性检查与规范化处理。离线模型校核需通过实测数据对比，对节点压力、管段流量等参数进行宏观与微观调整，直至满足精度标准。本导则依据日供水量规模规定了不同的压力校核点数量，并给出了静态与动态模型的精度评估公式及误差分析原则。

模型应用与更新维护

本导则明确模型应用范围包括供水规划、辅助调度、漏损分析、水质评估及应急处理等场景，要求对不同方案的模拟结果进行比较分析。在更新维护方面，本导则规定当管网拓扑结构、水泵特性或运行数据发生变化时应及时更新模型，并给出了离线模型和在线模型的具体更新周期，其中在线模型宜每半年进行一次全面更新维护与校核。
