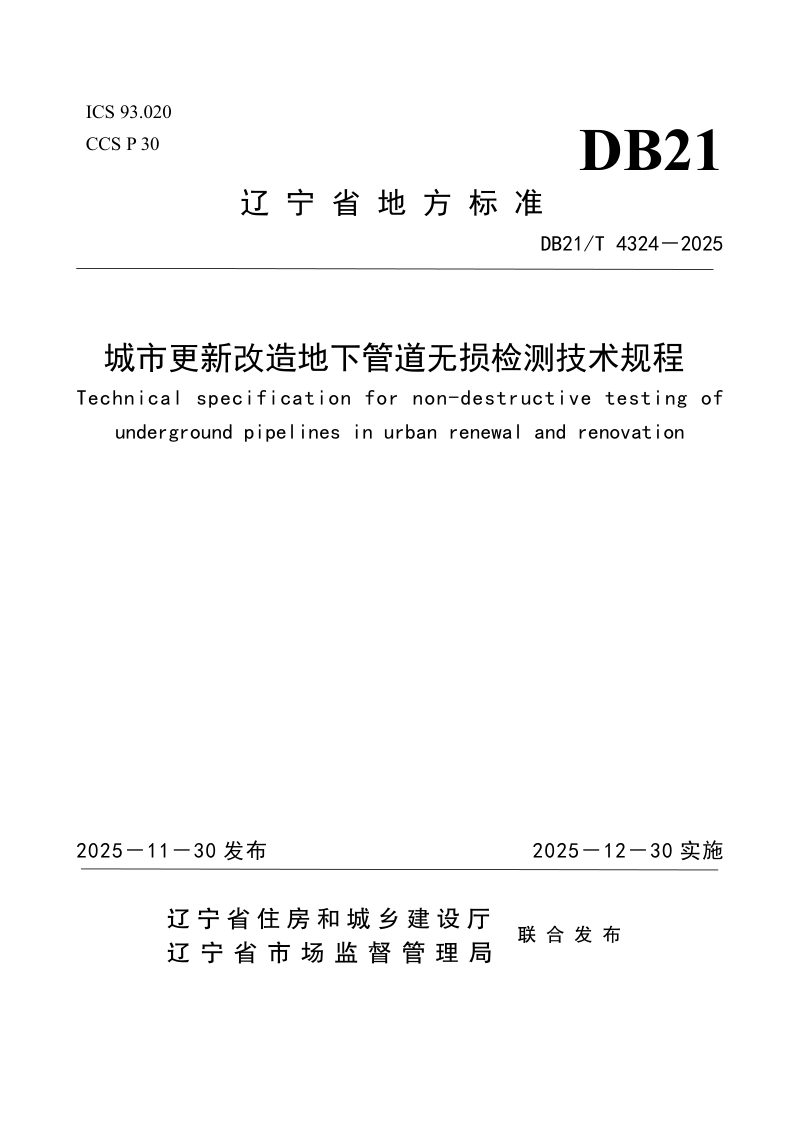

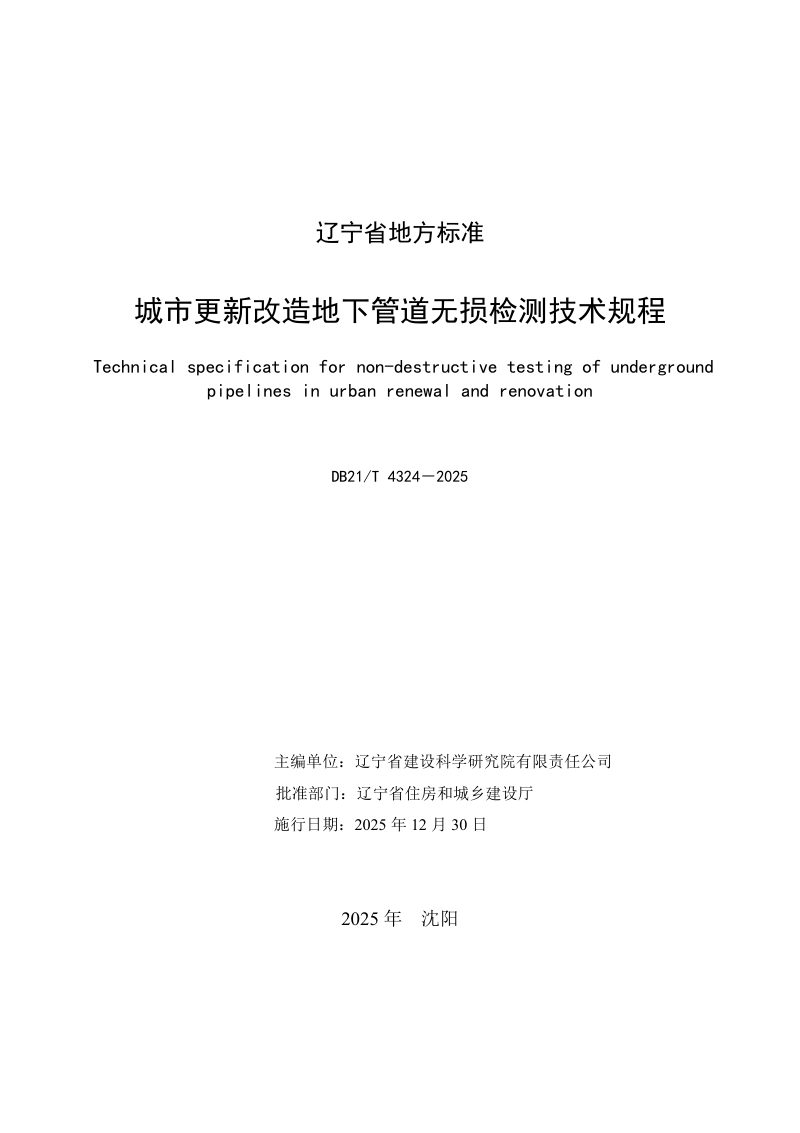

辽宁省《城市更新改造地下管道无损检测技术规程》DB21/T 4324-2025

本规程系辽宁省关于城市更新改造中地下管道无损检测的专项技术标准，适用于地下给水、排水及供热管道的检测工作，也可供新建管道检测参照。本规程以推进城市更新、保障地下管道安全运行为宗旨，系统规定了检测单位资质、人员资格、仪器设备、检测程序及安全防护等基本要求，并针对三类管道分别明确了适用检测方法、设备技术指标和操作规程。在给水管道方面，本规程涵盖了流量法、压力法、噪声法、听音法、相关分析法、地质雷达法、气体示踪法及管道带压内检测技术；在排水管道方面，详细规定了电视检测法、管道潜望镜法、声纳检测法、地质雷达法、电法测漏检测法、激光剖面法及传统方法检查；在供热管道方面，纳入了地表温度测量法、电磁感应法、地质雷达法、电位梯度法及瞬变电磁法。各方法均从适用条件、设备性能、操作步骤及结果判读等方面提出规范性要求，为检测工作的科学性和准确性提供技术支撑。

适用范围与基本规定

本规程适用于城市更新改造中地下给水、排水和供热管道的无损检测，新建管道检测可参照执行。本规程明确要求检测单位须具备相应资质，检测人员须具备相应资格，仪器设备须在检定有效期内且性能达标。检测程序包括接受委托、现场踏勘、前期准备、方案制定、现场检测、资料整理与评估、报告编写七个环节，并强调现场作业须落实人身安全、设施安全和环境安全防护。

地下给水管道检测方法

本规程针对生活、生产及消防用水的给水管道，提出了多层次的检测技术体系。漏水探测可采用流量法判断漏水范围、压力法分析压力坡降、噪声法进行监测与预定位、听音法（含阀栓、地面、钻孔三种方式）精确定位，以及相关分析法计算漏点位置。对于已形成浸湿或脱空区域的漏点，可采用地质雷达法探测；在低压、小漏量工况下宜使用气体示踪法；管道带压内检测技术则可在不停运状态下，搭载声学、光学等仪器进行内部检测。

地下排水管道检测方法

本规程针对污水、雨水及合流管道，规定了结构性缺陷和功能性缺陷的多种检测手段。电视检测法（CCTV）适用于低水位条件下的管道内部状况全面检测；管道潜望镜法（QV）用于短距离初步判定；声纳检测法可在水深大于300mm时扫描水下断面；地质雷达法用于管道周边土体病害及埋深探测；电法测漏检测法适用于非金属管道的水下渗漏定位；激光剖面法用于精确测量管道变形和过水断面损失；传统方法检查则包括目视检查、简易工具检查和潜水检查，适用于日常养护和特定条件下的辅助检测。

地下供热管道检测方法

本规程针对工作压力不大于2.5MPa、介质温度不高于150℃的热水管网，规定了漏水检测、管道定位、防腐层破损及剩余壁厚检测等技术要求。漏水检测可参照给水管道相关方法执行；地表温度测量法用于漏水温差明显时的探测；电磁感应法适用于金属管道的走向和埋深定位；电位梯度法（含直流和交流）用于防腐层破损点的查找与腐蚀活性判定；瞬变电磁法则用于金属管道剩余管壁厚度的间接检测。
