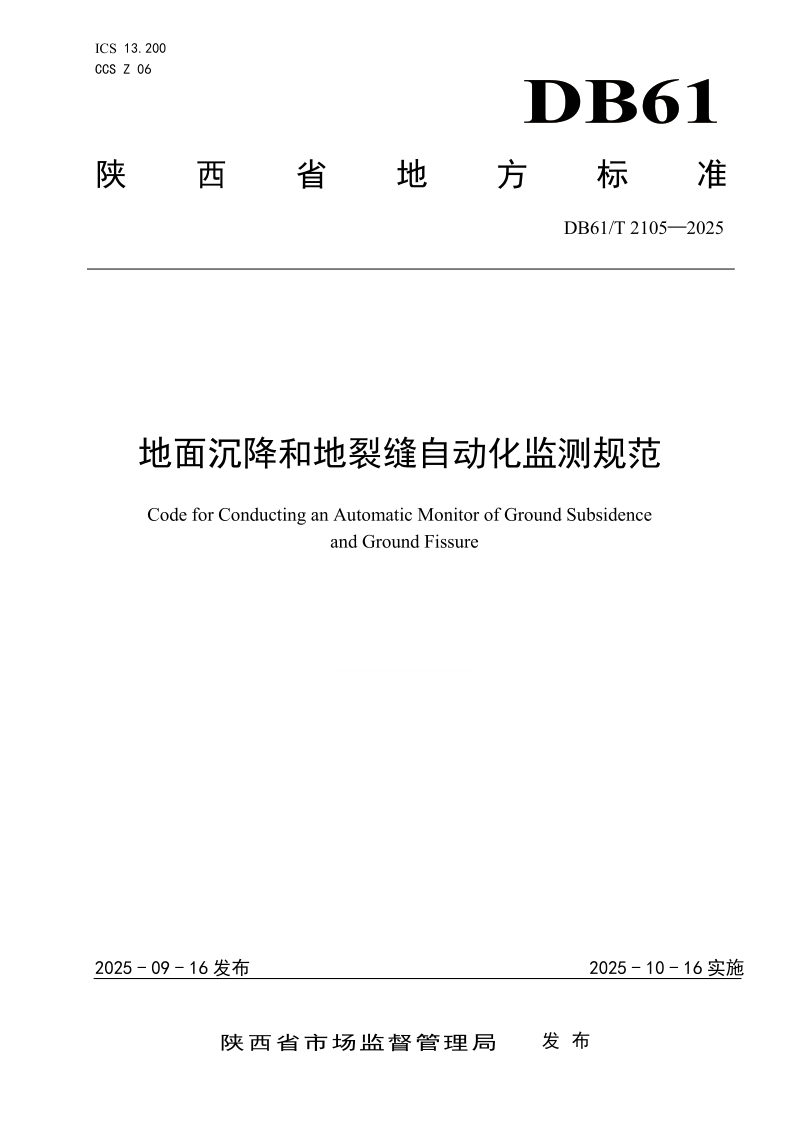

陕西省《地面沉降和地裂缝自动化监测规范》DB61/T 2105-2025

本规范规定了陕西省地面沉降和地裂缝自动化监测工作的全流程技术要求。本规范立足区域性缓变型地质灾害防治需求，系统界定了从监测准备、方法选择、设施建设与运维到数据处理和成果编制的完整技术链条。本规范提出了静力水准仪、拉线式位移计、光纤、GNSS及三维变形监测等多种自动化手段的综合应用框架，强调监测方法应依据地质条件与精度要求综合确定，并要求不同技术方法的监测成果相互校准验证。在运行保障层面，本规范明确了监测频率不少于每日1次、设备每年校准不少于1次、现场巡检每季度不少于1次等量化指标，并对监测信息系统的数据异常标记与预警功能提出要求。在成果产出上，本规范建立了包含年度监测报告、系列专题图件及监测数据库在内的成果体系，确保监测数据的系统性、可追溯性和应用价值。

监测方法与技术体系

本规范构建了地面沉降与地裂缝并重的自动化监测技术体系。地面沉降监测侧重垂直活动变形，可选用静力水准仪、拉线式位移计、光纤及GNSS监测等方法，其中GNSS监测网点间距不大于10km，重点区域加密至不少于10个/100km²。地裂缝监测需同时掌握垂直活动、水平张裂和水平错动三维变形，可选用光纤、三维变形监测、GNSS对点监测及静力水准仪等方法，光纤布设须垂直于地裂缝并覆盖影响带宽度。同一监测区采用多种技术时，成果应进行相互校准和验证。

监测设施建设与运行管理

本规范对监测站点选址、设备安装、巡检维护及信息系统管理作出详细规定。监测站点须选在开阔平坦、远离在建工程与震动源的地段，监测设备使用前应进行校准，运行期间每季度现场巡检不少于1次。监测信息系统需具备限差检查、异常数据过滤与标记功能，每日检查数据接收情况不少于1次。当设备或数据出现异常时，应及时维修处置并详细记录。设备安装方面，针对各类监测仪器分别明确了初始量程调节、监测墩建设深度、基准站场地视场角等具体安装要求。

数据处理与成果产出规范

本规范要求监测数据分析采用比较法、作图法、特征值统计法及数学模型法等方法，按时间序列绘制变化曲线图。地面沉降监测数据需涵盖沉降量的初始值、实时测量值、累计变化值及变化速率等指标，地裂缝监测数据还需包括水平张裂与水平错动分量。监测数据应采用人工监测数据进行验证校准，数据采集周期不宜少于2年。年度监测成果须包括监测报告、附图、附件三部分，附图比例尺不宜小于1:10000，成果资料应按规定汇交并完成电子归档。
