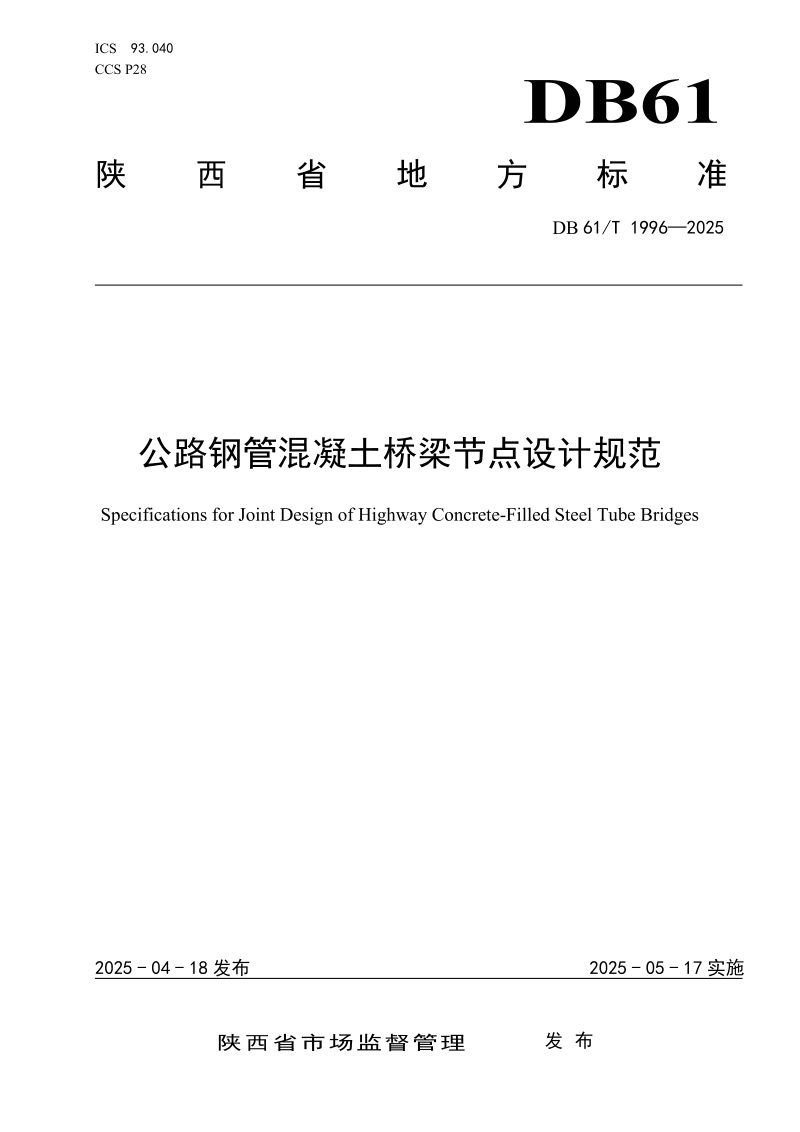

陕西省《公路钢管混凝土桥梁节点设计规范》DB61/T 1996-2025

本规范是陕西省针对公路钢管混凝土桥梁节点设计的专用技术标准，系统规定了节点设计的基本要求、材料选择、构造措施及计算方法。本规范基于二十余年科研成果与工程实践编制，适用于圆形和矩形截面的钢管节点、钢管混凝土节点以及首创的PBL加劲型钢管混凝土节点。内容覆盖了T/Y/K/X等多种节点类型，从刚度、承载力到疲劳性能进行全面管控，并首次引入陕西省疲劳荷载谱进行精细化验算。在计算方面，本规范提出了区别于传统名义应力法的热点应力法，评估结果更为准确，同时辅以多种节点加强构造方案，旨在突破传统焊接节点的局限性，全面提升节点部位的受力性能与耐久性，为桥梁设计提供系统化的技术依据。

设计原则与适用范围

本规范确立了安全可靠、适用耐久、经济合理、技术先进的设计原则，并明确指出其适用于公路钢管混凝土桥梁的节点设计。当节点因偏心构造、传力或承载性能不足时，必须进行加强处理，且节点设计应尽量减少现场焊接以避免应力集中，对于首次采用的材料或工艺必须通过严格的焊接工艺评定。

材料规定与构造要求

本规范对钢材、焊接材料及管内混凝土的性能指标与匹配关系提出了明确要求，强调钢管屈强比控制及抗层状撕裂措施，管内混凝土推荐采用自密实补偿收缩混凝土或超高性能混凝土，并规定了不同强度等级钢材与混凝土的匹配标准。在构造方面，规定了腹杆与弦杆必须采用相贯线全熔透焊接、禁止搭接和腹杆插入，并对管径比、宽厚比、壁厚及偏心距等关键几何参数给出了具体限值。

计算理论与方法体系

本规范构建了包含刚度、承载力和疲劳计算在内的完整计算理论。刚度计算要求计入节点剪切变形并提供了轴向刚度公式；承载力计算涵盖了弦杆屈服线破坏、冲剪破坏、腹杆有效宽度破坏等多种破坏模式，并分圆形与矩形截面分别给出验算方法。疲劳计算允许采用名义应力法或更加先进的热点应力法，配合陕西省本地化的疲劳荷载谱，可更精准地预测节点疲劳寿命。

节点加强构造方案

针对承载力和疲劳性能不足的节点，本规范提供了多种加强构造型式，主要包括：采用矩形受压腹杆与工字型受拉腹杆组合避免偏心、在弦杆表面外贴加强板、在弦杆与腹杆间设置加劲板、在弦杆内设置开孔钢板或栓钉以改善界面传力，以及设置整体式节点板等。附录中详细列明了这些加强型式的技术参数与布置要求。
