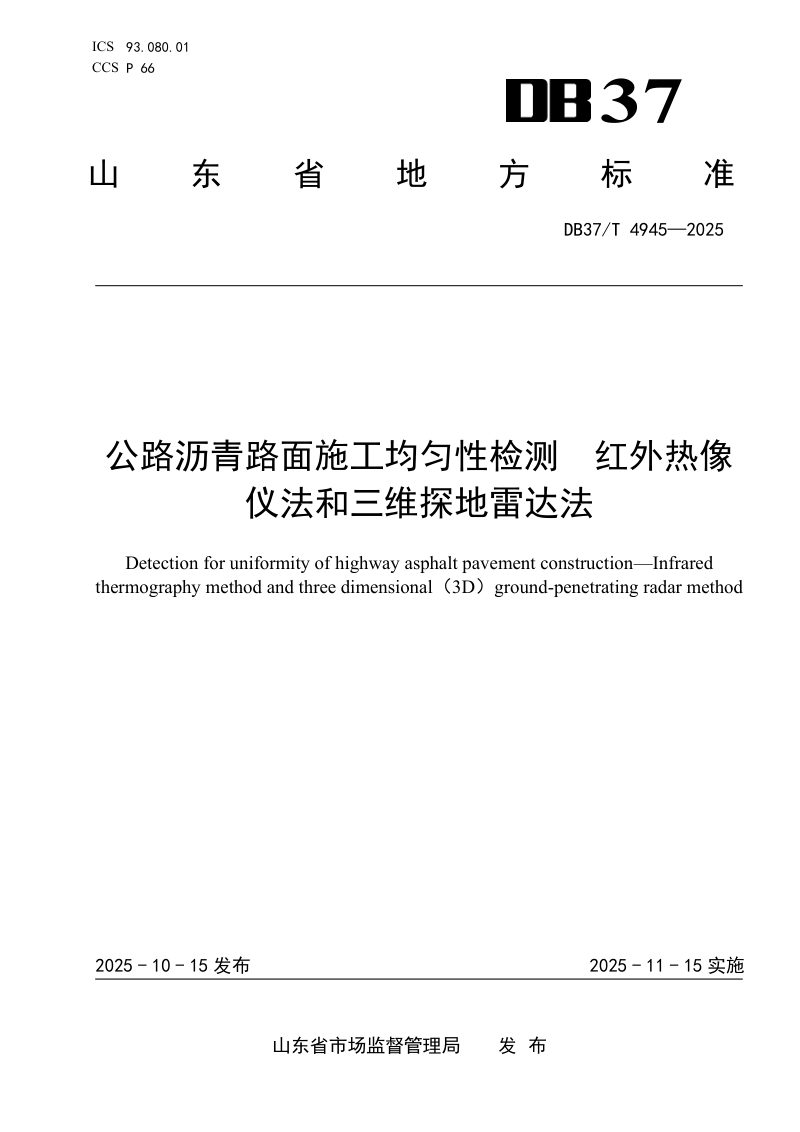

山东省《公路沥青路面施工均匀性检测红外热像仪法和三维探地雷达法》DB37/T4945-2025

本文件规定了采用红外热像仪法和三维探地雷达法进行公路沥青路面施工均匀性检测的技术要求。本文件立足于沥青路面施工过程质量控制，将施工均匀性分解为温度离析与压实、厚度变异性两大核心控制维度，分别建立对应的无损检测方法体系。温度均匀性检测基于红外辐射能量与表面温度的相关性，通过采集施工全过程的红外热图像，经软件处理后以温度场云图及各类温差系数、低温区域面积系数等量化指标评价温度离析程度。压实及厚度均匀性检测基于高频电磁波在路面结构中的传播与反射特性，通过计算路表介电常数间接推演压实度分布，同时解析各结构层厚度，并以超压、欠压或偏薄区域的面积系数与分布系数实现均匀性的定量表征。

温度场均匀性定量检测方法

本文件规范了从摊铺卸料到初压、复压、终压全过程的红外测温流程，要求将待检路面划分为标准检测区域，并对红外热像仪的温度准确性及图像覆盖范围进行严格标定。数据处理环节引入温度极差、温差系数、变异系数以及低温区域面积系数与分布系数等指标，通过剔除三倍标准差异常值后生成温度场云图，实现对施工温度离析的精细化诊断，弥补了传统单点测温代表性不足的缺陷。

压实度与厚度均匀性连续评价体系

本文件利用三维探地雷达空气耦合天线阵列实施全覆盖连续扫描，通过金属板反射标定建立路面反射振幅与介电常数的换算关系，进而结合钻芯或无核密度仪标定实现全断面压实度分布的解译。同时，通过时域信号分析获取各结构层厚度，并以超压、欠压及偏薄区域的面积系数与分布系数为核心评价指标，实现了对路面压实及厚度均匀性的大数据量、高密度覆盖的快速评估。
