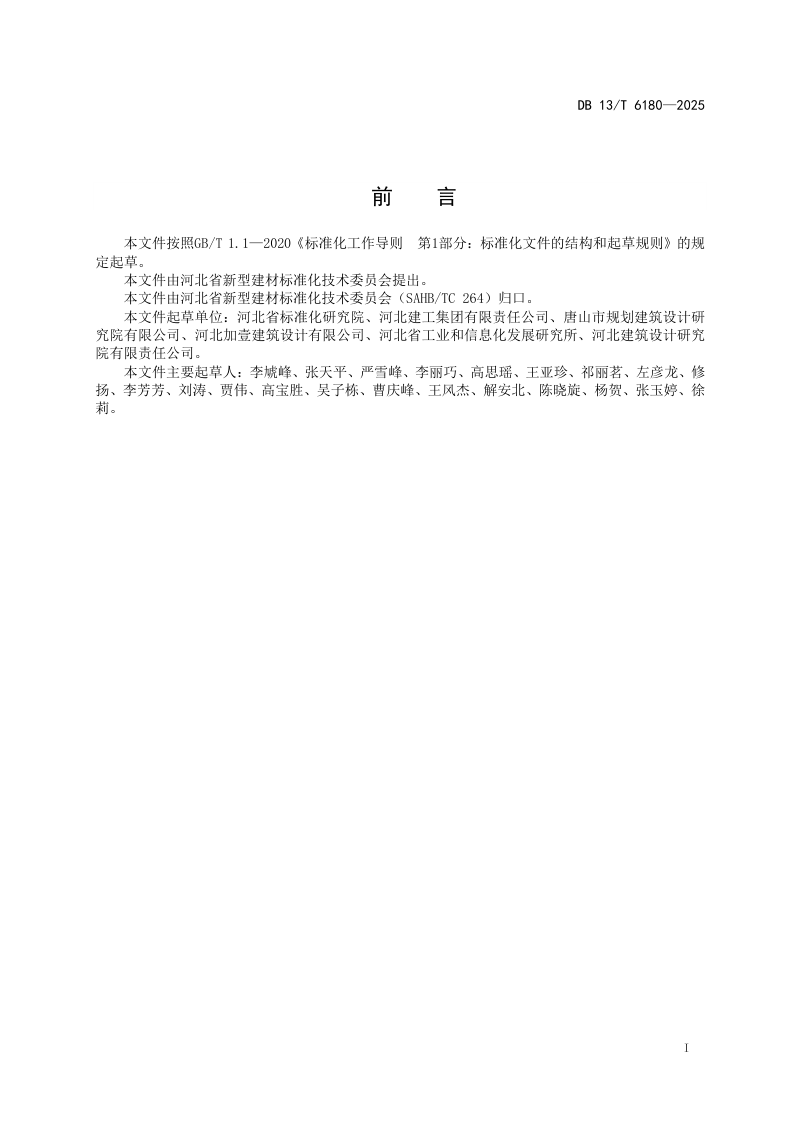

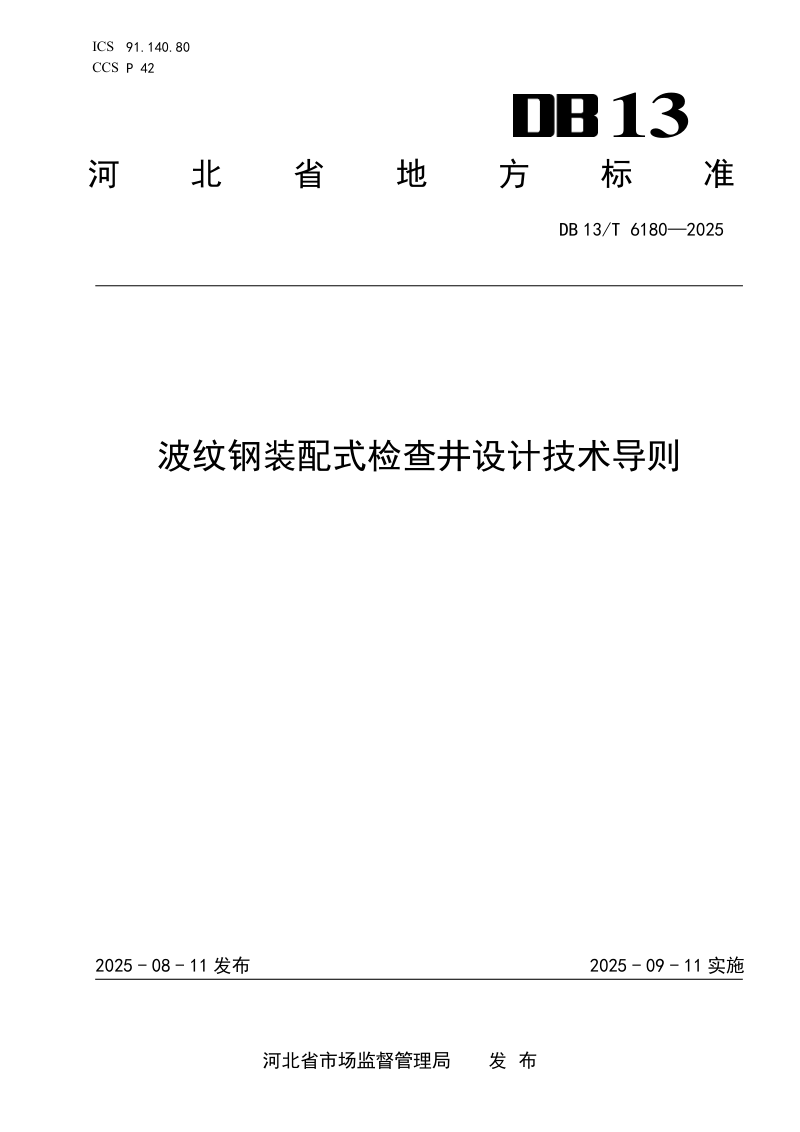

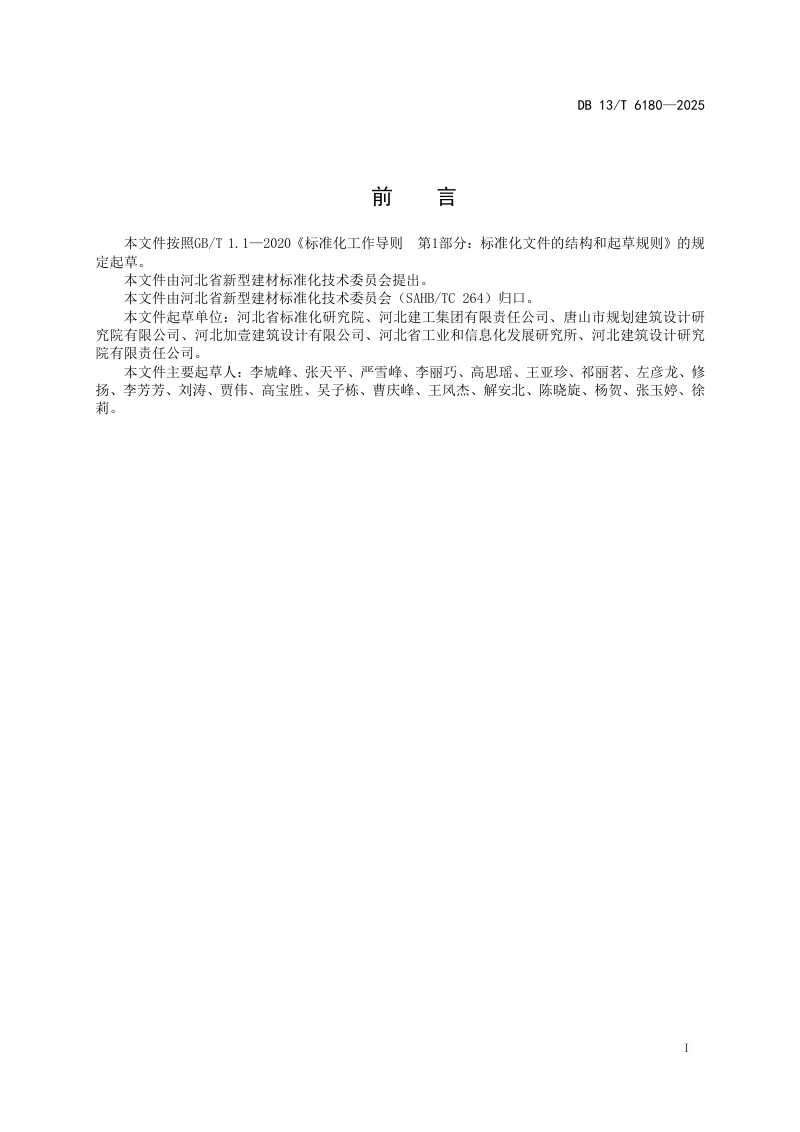

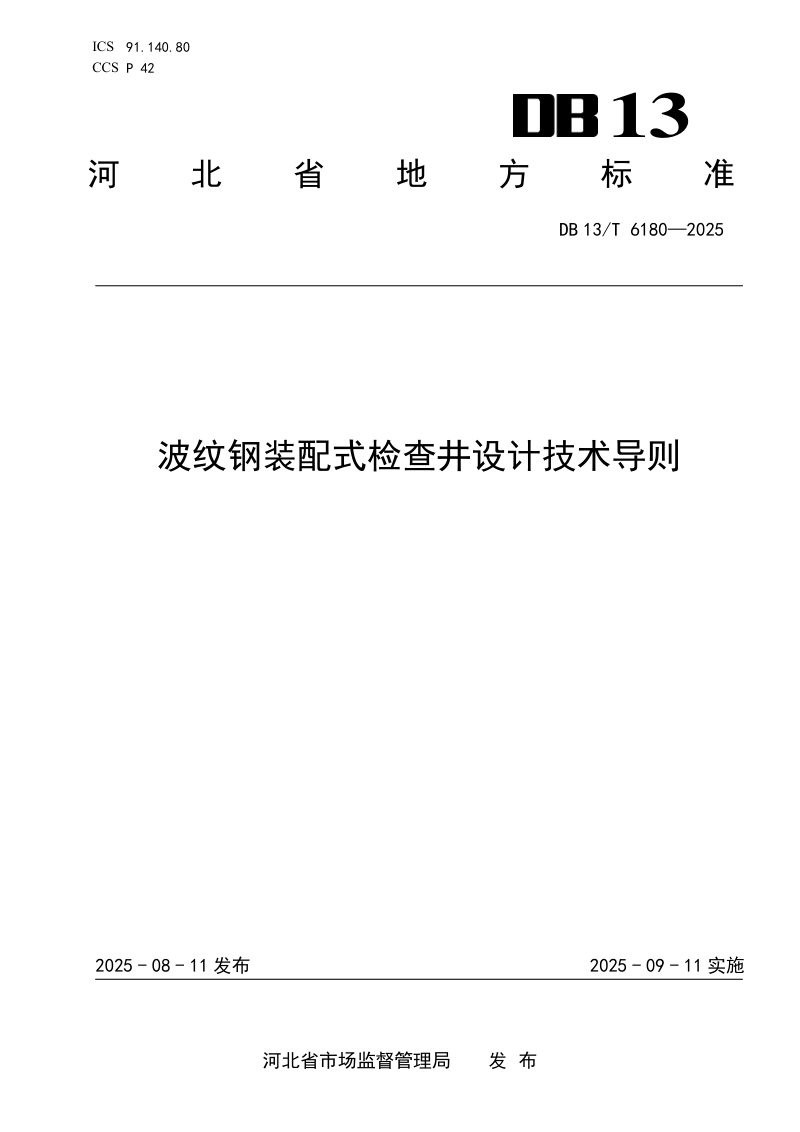

河北省《波纹钢装配式检查井设计技术导则》DB13/T 6180-2025

本导则规定了波纹钢装配式检查井在设计、施工与验收全过程中的技术要求。本导则以螺旋波纹钢管为主要井体材料，明确了立式和卧式两种结构类型及其适用条件，系统涵盖了从材料选用、结构计算到施工安装、质量检验的完整技术体系。在材料方面，本导则对水泥、集料、钢筋、镀锌螺旋波纹管等主材和辅材的性能指标均作出了严格规定；在结构设计上，采用以概率理论为基础的极限状态设计方法，明确了抗浮、抗拔及强度计算的具体公式与参数取值，设计使用年限不低于50年。同时，本导则对检查井的尺寸、流槽设置、防坠落装置等构造细节提出了明确要求，并对沟槽回填、管道连接及防腐处理等施工关键环节给出了详细指引。

两种类型及构造要求

本导则将波纹钢装配式检查井分为立式和卧式两种类型。立式检查井适用于主管管径较小的情况，由井盖、预制盖板、立式筒体、井底板等组成，绿化带及非机动车道可采用不带承压井圈的形式。卧式检查井适用于排水管直径较大且覆土高度较高的情况，增加了卧筒筒体及端板等构件，宜在公路、城市道路等多种路面使用。两种检查井均要求设置爬梯和防坠网等安全设施。

材料与防腐规定

本导则对检查井各组成部分的材料提出了明确要求。主材须采用镀锌螺旋波纹钢管，材质强度不低于Q235B，镀锌层平均厚度须达70μm。连接法兰可采用碳素结构钢或角钢，连接件高强螺栓强度等级不低于8.8级。为防止锈蚀，波纹管节出厂前须进行热浸镀锌处理，施工安装时内外壁还须增涂不低于0.4mm厚的沥青涂层，形成双重防腐保障。

结构设计计算方法

本导则建立了完整的结构计算体系，涵盖抗浮、抗拔和截面强度验算三个核心环节。抗浮计算需满足抗力系数不低于1.1或1.3的要求，抗拔计算须抵抗冻土胀拔力的作用，强度计算则须分别校核井体的环向压应力与轴向压应力。同时，本导则对不同地基条件下的基础处理方式作出了差异化规定，砂石垫层的压实系数不宜小于0.95。
