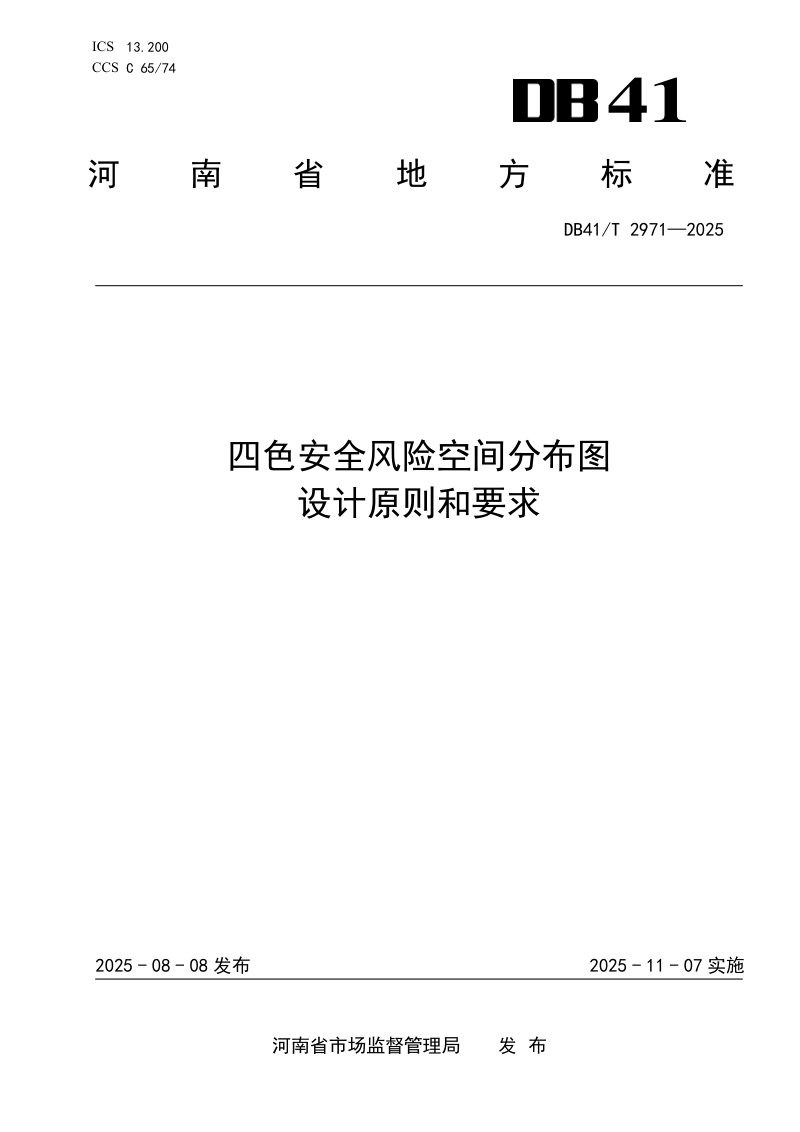

河南省《四色安全风险空间分布图 设计原则和要求》DB41/T 2971-2025

本规范确立了河南省生产经营单位四色安全风险空间分布图的设计原则与技术要求，涵盖从风险辨识评估到制图、安装、修订的全流程管理。本规范明确以风险评估为前置条件，采用红、橙、黄、蓝四色将重大、较大、一般及低风险等级可视化标示于平面布置图上，并构建了“总图—详图—作业活动风险比较图”的两级制图体系。本规范要求风险点划分须覆盖全区域、全岗位，危险源辨识覆盖常规与非常规活动，风险等级评定遵循“就高不就低”原则，同时强调分布图宜与疏散平面图合并设计，并借助信息化手段扩充风险提示与应急措施等附加信息，以实现风险信息的直观传达与动态管理。

风险辨识与评估流程

本规范规定，企业应先按生产工艺与作业活动划分风险点，通过全员培训并依据相关标准对危险源进行系统辨识，分析可能发生的事故类别。随后，由专业技术人员选用如作业条件预先危险性分析评价法（LEC）或风险矩阵法（LS）等方法进行风险分析，将危险源及风险点依次定级为重大、较大、一般和低风险四个等级。任一风险点的最终等级由其内部最高等级的危险源决定，确保评估结果的严谨性。

制图规范与视觉表达

本规范要求四色安全风险空间分布图必须为彩色，统一使用规定的RGB色谱标准。图中须包含图名、图例、方向图标及设备设施示意，多层建筑各层需独立绘制；同时应附属按红、橙、黄、蓝顺序排列的作业活动风险比较图。图纸尺寸与比例尺依据设施规模设定，主要信息在预期观察距离内应清晰可读，图例置于左下角，比较图放在右侧偏下方且尺寸不超过本图四分之一。

安装维护与动态更新机制

本规范规定，分布图制作材料须防止日晒变色，宜安装于场所入口、人员聚集地及主要通道交汇点等醒目位置。企业应定期检查图纸清晰性与有效性，当涉及新工艺引进、布局变更、物料调整、作业流程改变或发生生产安全事故后风险等级与实际不符等情形时，必须对分布图进行复审与修订，保持风险信息的实时性与准确性。
