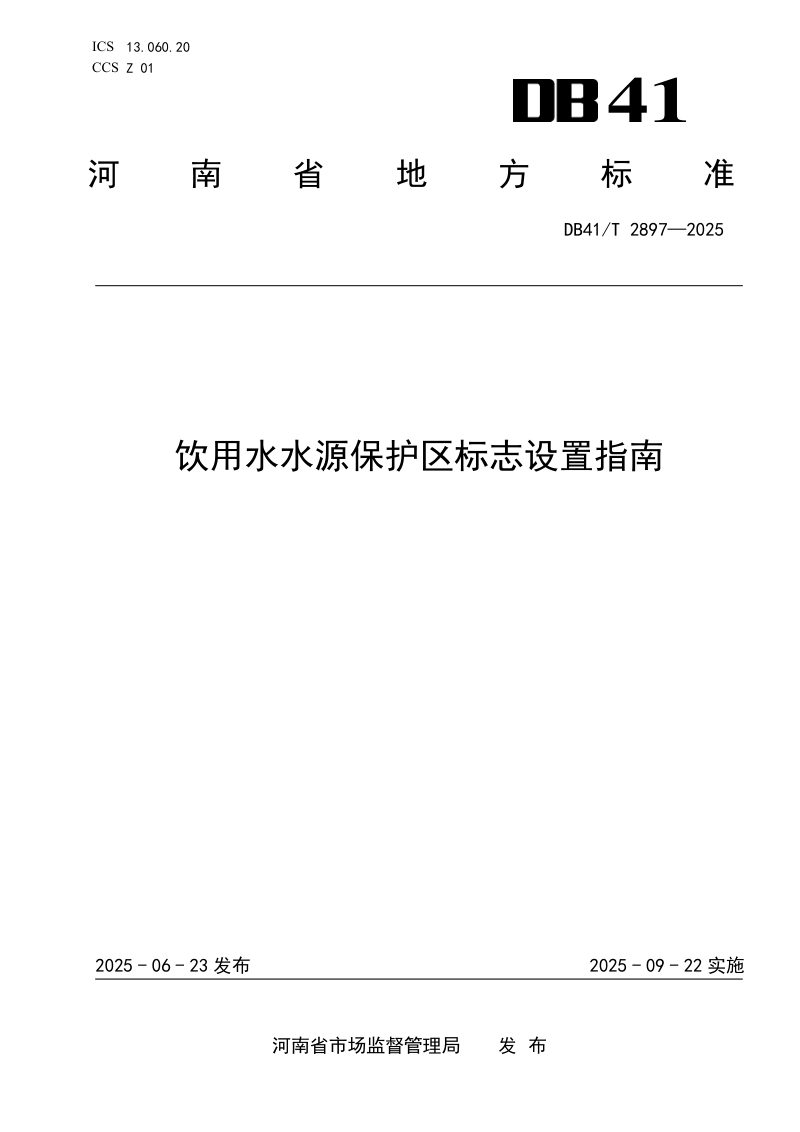

本指南为河南省饮用水水源保护区标志的设置工作提供了全流程技术指导，涵盖从前期方案编制、各类标志设计、现场设立安装，到后期资料整理与查验、日常管理与维护的完整环节。本指南确立了实用性、统一性、安全性三大设置原则，将保护区标志系统划分为边界标志、交通警示标志和宣传标志三大类别，并对每一类标志的内容构成、字体颜色、尺寸规格、材质选用及编码规则作出了详细规定。标志设置前须开展资料收集与现场勘察，编制包含项目概况、设计方案、资金测算及保障措施等内容的实施方案；设置过程中需同步进行多媒体与标志点信息记录；设置完成后须绘制分布图、建立数据库并进行资料查验，确保标志体系规范统一、长效运行。

标志分类与设计要素

本指南将标志明确分为边界标志（含界标、界桩、界牌、浮标、边界指示牌）、交通警示标志（含道路警示牌、航道警示牌）和宣传标志（宣传牌），并针对不同类型规定了版面内容，均须包含图形标、标志编码等核心要素。标志在字体颜色上按功能采用绿底白边、蓝底白边或黄底黑边等区分，尺寸规格按类型各有明确标准，材质以铝合金板为主，特殊区域可选用天然石材等环保材质，支撑方式则根据标志类型可选择柱式、地埋式、附着式或锚链式等。

设立位置与安装要求

本指南要求在保护区边界重要拐点、多边形顶点或弧形端点等处设立边界标志，并在交通穿越道路或航道的进入点前及驶出点后合适位置设立交通警示牌，在人群密集处或取水口附近设立宣传标志。标志安装时陆地基础的埋设深度不应小于0.50米，路侧标志与道路之间需保持规定的水平安全距离和净空高度，航道警示牌的板面安装角度及灯质亦有相应规范要求。

资料整理与后期管理

本指南规定标志设置须同步留存现场照片和视频，填写标志点信息记录表，经整理形成标志点登记表、标志设置分布图及数据库等成果资料。设置完成后应对资料的完整性、规范性和工程完成情况进行查验，并建立定期巡查制度，对损坏标志及时维修，保护区取消或管理要求变更时须同步拆除或更新标志内容。

该指南的发布实施，为河南省饮用水水源保护区标志的规范化设置提供了统一的技术依据，结束了以往可能存在的标准不一、形式混乱的局面。从直接作用看，该指南通过明确标志的分类体系、设计参数、编码规则和设立流程，使各级保护区边界得以清晰标示，有助于社会公众准确识别保护区范围，从而自觉约束可能影响水源安全的行为，对防范水源地环境污染风险具有重要前置效果。从管理效能看，该指南整合了方案编制、现场施工、资料归档与维护保养的全过程要求，形成闭环管理体系，这既便于生态环境主管部门对标志设置工程进行质量监管和成果验收，也为后续标志的长效运维提供了可操作的技术支撑。从制度衔接看，该指南与《饮用水水源保护区标志技术要求》等国家行业标准及省内相关勘界技术规范相配套呼应，进一步完善了水源地环境保护的技术标准链条，对依法落实饮用水水源保护区管理制度、守护群众饮水安全具有切实的保障意义。
