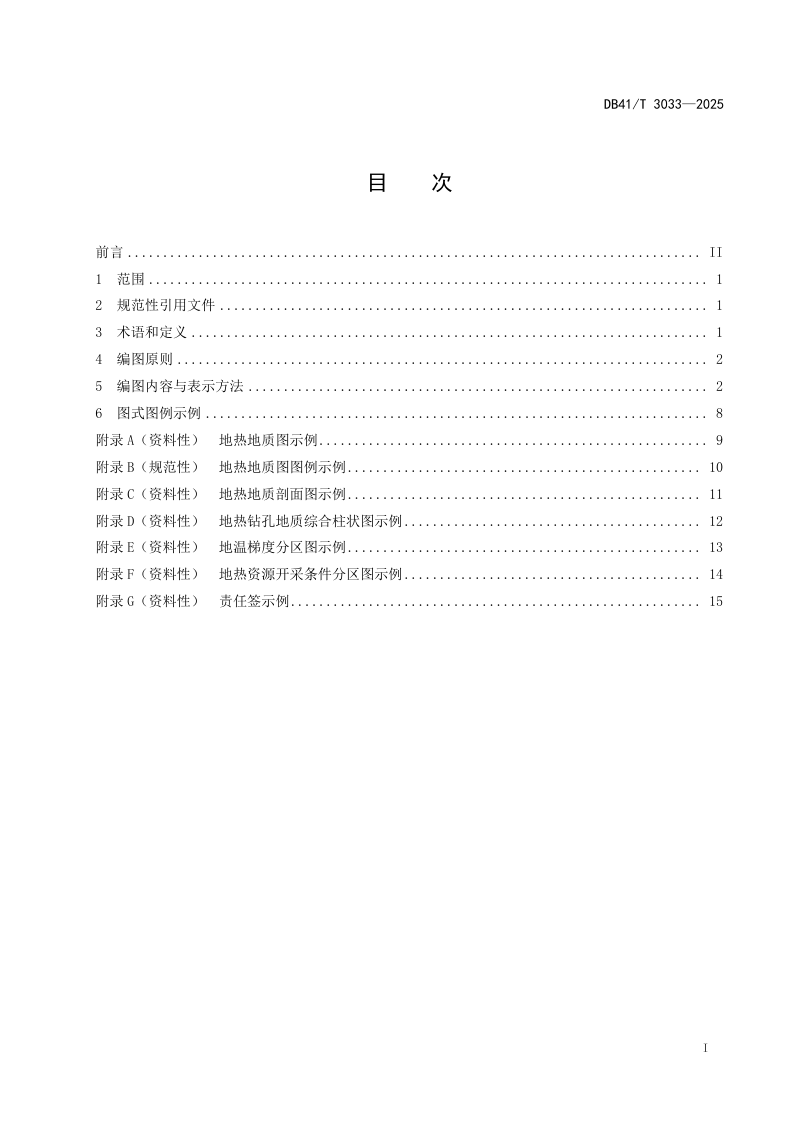

本规范立足河南省地热地质调查工作实际，针对1:50000比例尺成果图件编制确立了全流程技术规则。本规范以科学性、协调性、实用性为编图原则，系统规定了地热地质图、地热地质剖面图、地热钻孔地质综合柱状图、地温梯度分区图及地热资源开采条件分区图等主要图件的编图内容、表示方法与图式图例。在技术内容上，本规范着重明确了热储类型划分及地热流体单位产量分级标准，将孔隙热储、岩溶溶蚀裂隙热储、孔隙裂隙热储三大类热储赋予不同色系表示，并按适宜区、较适宜区、适宜性较差区和不适宜区四级产量等级进行普染色阶表达。同时，本规范对地热地质条件要素作了全面界定，涵盖地热资源温度界限、地热地质控制点与界线、地热流体补给径流排泄特征、地热流体化学特征以及区域地质背景的反映要求，并配套提供了资料性与规范性附录作为编图范例。

热储分类与产量分级体系

本规范构建了清晰的热储地层表达层次，第一层级以标题区分孔隙热储、岩溶溶蚀裂隙热储和孔隙裂隙热储三种类型，分别采用绿色系、蓝色系和棕色系进行标识。第二层级以普染色色阶反映热储层亚组及其单位产量等级，依据单井地热流体单位产量将开采适宜性划分为大于50m³/(d·m)、50m³/(d·m)至20m³/(d·m)、20m³/(d·m)至5m³/(d·m)及小于5m³/(d·m)四个级别，并允许在实际条件明显简化时对产量等级数值和色标进行适当调整，确保图面表达清晰美观。

多图件协同表达机制

本规范规定了地热地质主图与镶图相结合的综合表达方式。主图重点反映热储分布、地热地质条件及流体化学特征，地热地质剖面图则要求水平比例尺与主图保持一致，垂直比例尺根据地形和剖面厚度合理确定，用以展示热储含水层与隔水层的剖面结构及水文地质参数。地热钻孔地质综合柱状图需详细反映地层时代、岩性厚度、热储层划分、测井成果及成井情况等信息。此外，本规范要求地热地质图配置3至5个镶图，如地温梯度分区图、地热资源开采条件分区图等，作为对主图的补充细化。

地热地质条件综合反映要求

本规范对地热地质条件要素作了系统规定，要求图件反映控制性地热地质特征，包括降压试验孔、回灌试验孔、地热井测温点等控制点要素，以及地热分区界限、热储层顶底板埋深等值线、断层边界等地热地质界线。同时，图件须反映区域地热流体补给、径流、排泄的宏观规律与微观特征，并以TDS、有益有害微量元素等指标表达地热流体化学特征。区域地质背景应依据同比例尺地质图编绘，突出控制地热流体形成与赋存的主要地质要素。

该规范的发布实施填补了河南省地热地质调查领域在1:50000比例尺图件编制方面的标准化空白，为全省地热资源调查评价工作提供了统一的技术依据。该规范通过建立科学系统的编图体系，将热储类型划分、产量等级标准、图面层次关系及多图件协同表达方式予以固化，显著提升了地热地质调查成果的规范性、可比性和实用性。在实际应用中，该规范能够有效指导地热地质图的标准化编制，促进不同地区、不同项目间调查成果的统一整合与共享，为河南省地热资源的勘查开发、资源量评估和科学管理提供可靠的基础图件支撑。同时，该规范对地热资源开采条件分区、地温梯度分区及地热流体化学特征等内容的规范化表达，有助于精准识别开采潜力区与超采区，为地热资源的可持续利用和生态环境保护提供决策依据，对推动河南省清洁能源产业发展具有积极的促进作用。
