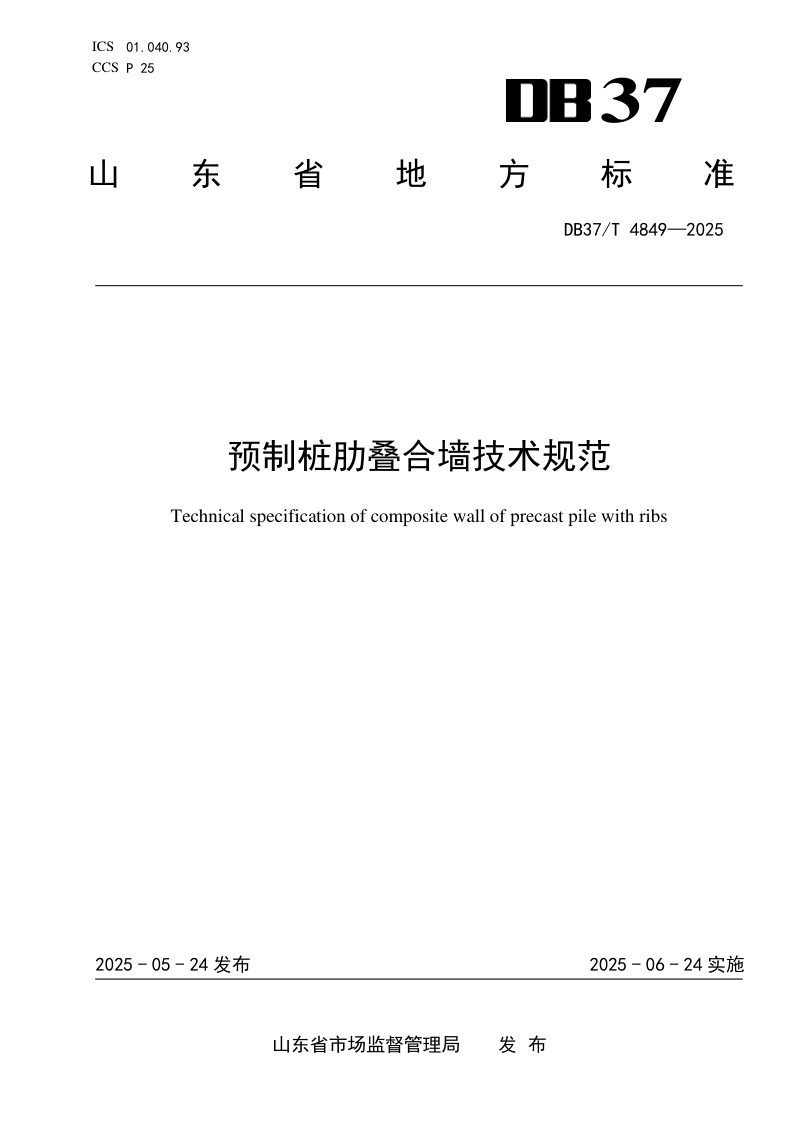

山东省《预制桩肋叠合墙技术规范》DB37/T 4849-2025

本规范系统规定了预制桩肋叠合墙技术的全流程技术要求，涵盖设计、预制桩制作与吊运堆放、施工及质量验收等关键环节。本规范明确预制桩肋叠合墙是以预制桩作为基坑围护构件，通过抗剪措施与地下结构侧墙叠合受力的复合墙体。在应用上，预制桩须兼顾基坑支护与主体结构两阶段受力要求，其设计以实心方桩或矩形桩为主，分节连接宜用承插式接头，叠合面通过凿毛、抗剪钢筋连接及多道防水措施实现可靠传力与密封。施工流程按预制桩成桩、基坑开挖、叠合墙施工三阶段组织，成桩采用钻进压灌水泥土后振动送桩植入的工艺，质量验收则分制桩、送桩施工和叠合施工三个检验阶段，分别对主控项目与一般项目作出详细规定。

核心技术与构造要点

本规范以预制桩作为兼具挡土与叠合功能的构件，要求根据基坑安全等级和支护形式确定桩身截面尺寸与配筋。叠合墙设计采用倒T型连续梁模型，并考虑与支护阶段内力的叠加；叠合面的连接以抗剪钢筋为核心，抗剪钢筋直径不大于20mm时采用HPB300钢筋，超过时则用钢筋接驳器连接，同时叠合面须进行凿毛处理，且防水等级为一级，按施工缝设防。

施工工艺与控制要求

本规范要求预制桩成桩前须进行工艺性试验，成孔时严格控制定位精度与垂直度，并视地层情况采用护筒或间隔成桩等措施防范塌孔。水泥土须从孔底带压灌注，预制桩通过承插式接头连接并以振动送桩器精准送入设计标高。基坑开挖须分层、分段、对称进行，暴露的桩间土应及时防护，桩侧预留的接驳器须在工厂阶段封堵保护，抗剪钢筋锚入侧墙时须满足锚固长度要求。
