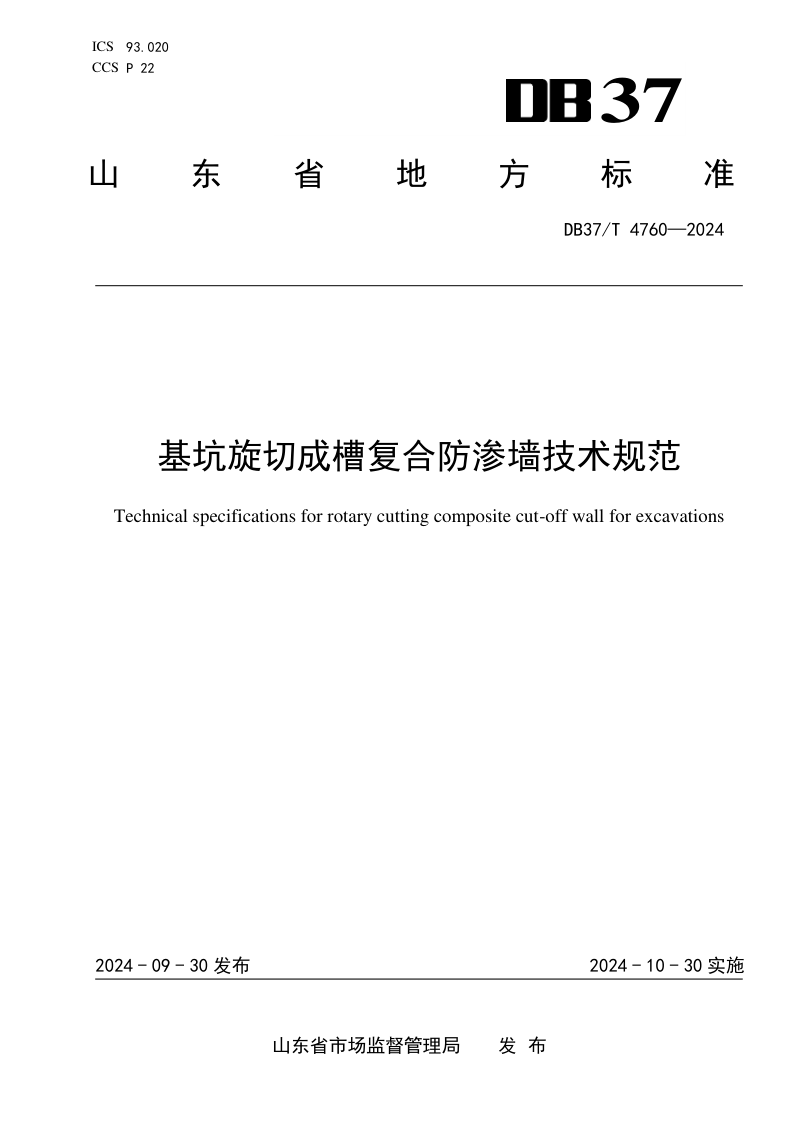

山东省《基坑旋切成槽复合防渗墙技术规范》DB37/T 4760-2024

本规范系统规定了采用旋切成槽工艺建造基坑复合防渗墙的设计、施工与质量检验验收技术要求。本规范适用于以固化灰浆为墙体材料、内插型钢为芯材的基坑防渗与支护工程，明确了该技术在地层适用性、设备功能、材料性能及施工工艺参数等方面的具体规定。旋切成槽复合防渗墙通过在泥浆护壁条件下切削成槽，灌注固化灰浆并插入型钢，形成兼具截水与支护功能的连续墙体。本规范从设计计算到施工成槽、墙体浇筑、型钢插入回收及质量控制等全过程提出技术要求，为山东省基坑工程中该技术的推广应用提供了标准化依据。

设计与构造要求

本规范明确了复合防渗墙的设计原则、选型及构造细节。墙体可采用“T”型或“一”型，其平面布置、截面尺寸及型钢间距均需经计算确定。设计计算应涵盖支护结构内力变形、整体稳定性、抗倾覆、抗隆起及抗渗流等验算，并强调抗弯与抗剪承载力仅由内插型钢承担。构造上规定了墙厚、型钢规格、冠梁尺寸及墙段连接方式，要求固化灰浆28天无侧限抗压强度不小于1.5MPa，渗透系数不大于1×10⁻⁶ cm/s，确保墙体截水与结构性能。

施工工艺与控制

本规范详细规定了旋切成槽法施工的核心流程与操作要求。施工需分两期槽段进行，通过控制成槽器升降速度、泥浆性能及清槽换浆质量来保证槽壁稳定与成槽精度。墙体浇筑采用全置换法灌注固化灰浆，对材料配合比、灌注连续性及充盈系数均有明确指标。型钢应在墙体浇筑后规定时间内插入，其加工、焊接、垂直度控制及减摩涂刷均需严格遵循规范，以实现可靠的芯材设置与后期顺利回收。

质量检验与验收

本规范建立了覆盖施工过程控制、成墙检查和基坑开挖期检验三阶段的质量检验体系。检验项目划分为主控与一般项目，涵盖原材料、固化灰浆强度与抗渗性能、型钢焊接质量及墙体完整性等内容。施工中需填写系列检查记录表，检验批划分与抽样数量应按统一标准执行。验收时须提交勘察报告、设计文件、施工记录、检测报告及竣工图等完整资料，确保工程质量符合设计与规范要求。
