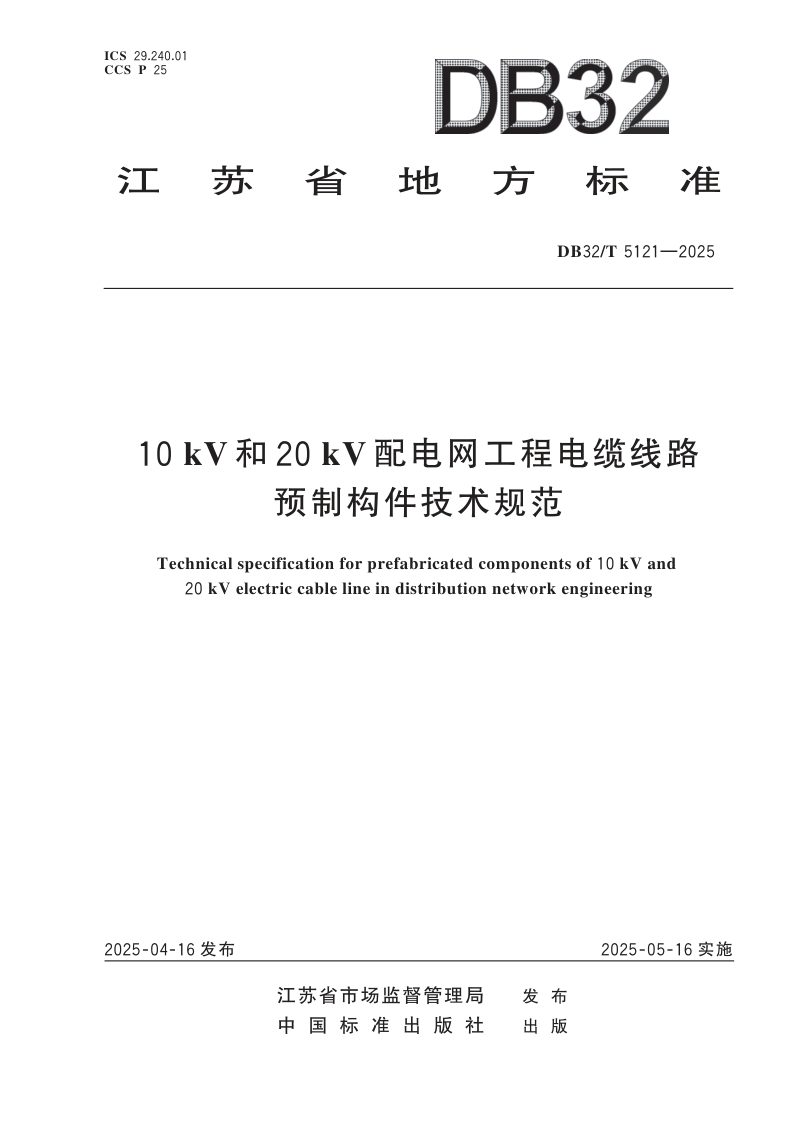

江苏省《10kV和20kV配电网工程电缆线路预制构件技术规范》DB32/T 5121-2025

本规范规定了10kV和20kV配电网工程电缆线路预制构件的材料、设计、制作、施工安装、检验与验收的全流程技术要求，适用于预制电缆排管、预制电缆工作井、预制设备基础和预制电缆沟道等构件。本规范以“少规格、多组合”的模块化理念为核心，强调构件设计应遵循经济适用、安全耐久和环境友好的原则，并详细规划了构件的拆分、连接方式及结构受力验算方法。在实践路径上，本规范贯通了从混凝土、钢筋及密封材料选型，到工厂化成型养护与出厂检验，再到现场安装校准、后浇连接及质量验收的完整链条，旨在推动配电网电缆线路工程向标准化、预制化方向转型。

生产制作与质量控制要求

本规范对预制构件的生产制作提出了精细化的全周期管理要求。在成型阶段，明确模具应具备足够强度与整体性，并规定首件验收合格后方可批量生产。养护阶段，本规范细化了蒸汽养护的温控制度，要求常温预养护2至6小时，降温速度不超过20℃/h，构件脱模时表面与环境温差低于25℃，且脱模强度不低于设计强度的75%。出厂检验方面，本规范要求对外观质量进行全数目测，尺寸偏差按批次5%比例抽查，并确保预埋件、预留孔洞等规格及位置符合设计。

构件连接与防渗构造设计

本规范针对不同预制构件提供了差异化的连接设计方案，并将防渗性能作为关键控制点。预制电缆排管优先采用承插式连接，承插深度不小于80mm；当地质条件差或防渗要求高时，可增加螺栓连接或改用更为可靠的销扣式连接。预制电缆工作井及设备基础则采用企口式或板式螺栓拼装连接，企口深度不小于50mm。预制电缆沟道同样遵循类似的承插与防渗加强逻辑，确保在环境条件突变处满足变形与密封双重要求。

施工安装与现场管理规范

本规范构建了严格的现场施工管理体系，要求安装前须核对基础质量与预埋件位置，并选择代表性单元进行试安装以优化工艺。安装顺序应遵循由低至高的原则，构件就位前需设置调平装置，并可采用座浆技术作业，座浆厚度不超过20mm。构件校准定位后应及时采取临时固定措施，且后浇混凝土及连接材料强度须达到设计值后方可拆除临时支撑。施工过程中，本规范强调对构件薄弱部位采取成品保护，避免磕碰与污染。
