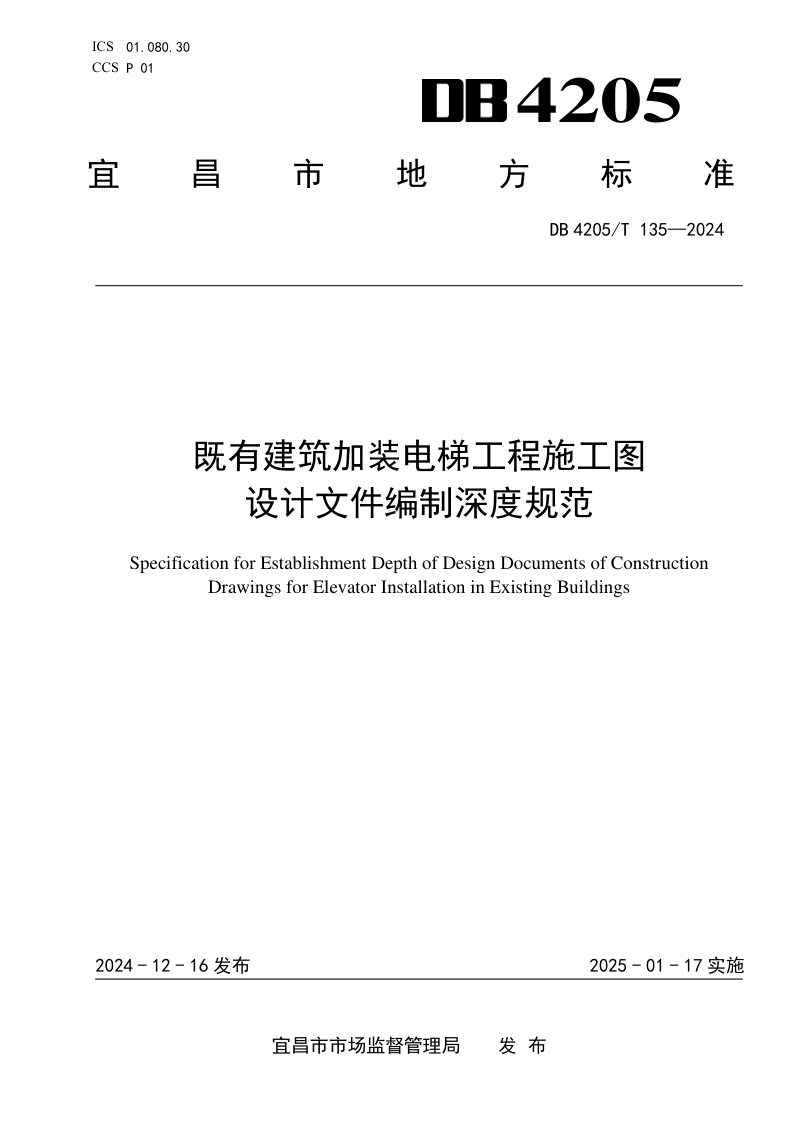

湖北省宜昌市《既有建筑加装电梯工程施工图设计文件编制深度规范》DB4205/T135 -2024

本规范围绕既有建筑加装电梯工程施工图设计文件的编制深度，系统规定了建筑、结构、电气及给水排水四个专业的设计文件内容与表达要求。正文以总则为纲，明确施工图设计文件除满足本规范外，尚应符合国家及地方相关标准，并能满足设备采购、非标准设备制作与施工的需要；同时强调设计中引用标准图集或利用既有图纸时，须进行必要的复核与调整。各专业章节依次从文件组成、图纸目录、设计说明到设计图纸，逐层细化，对工程概况、设计依据、材料选用、荷载取值、构造做法、设备选型及施工要求等关键环节均给出了清晰的技术规定，形成了一套覆盖加装电梯全专业的施工图编制规则，为设计文件的完整性与合规性提供了操作指引。

建筑专业编制要点

建筑专业设计文件由图纸目录、设计说明和设计图纸组成。设计说明须涵盖工程概况、设计依据、电梯选型、用料与装修、门窗幕墙、防火与无障碍设计、防水、安全防范及装配式建筑等内容，确保工程基本信息与技术措施一目了然。设计图纸则要求绘制总平面图、平面图、立面图、剖面图及详图，详细表达加装电梯与既有建筑的空间关系、定位尺寸、标高体系、构造节点及装饰做法，尤其注重电梯入户形式、基坑防水节点及新旧建筑衔接部位的图示表达。

结构专业编制要点

结构专业设计文件包含图纸目录、设计说明、设计图纸和计算书。设计说明应明确结构安全等级、抗震设防类别、荷载取值、材料性能及基础形式，并针对钢筋混凝土结构、钢结构及装配式结构分别提出具体要求。设计图纸涵盖了基础平面与详图、结构平面图、钢结构施工图及原结构改造加固图，须清晰表达电梯基础与既有建筑基础的定位关系、构件截面与配筋、连接节点及加固改造方案，计算书则需完整呈现荷载计算、程序分析及必要的复核核算过程。

机电专业编制要点

电气专业文件包括图纸目录、设计说明、设计图纸和设备材料表，设计内容聚焦配电系统、照明、防雷接地、节能防火及智能化配置，须提供配电箱系统图、配电平面图及防雷接地施工图，明确电梯供电电源、线路敷设、接地电阻及消防联动控制要求。给水排水专业同样以图纸目录、设计说明、图纸和材料表为文件组成，设计范围涵盖既有建筑给排水系统概况、管道敷设与设备选型，图纸需绘制室内外给排水平面图和系统图，明确管道定位、管径标高、防水套管设置及对原有管网影响的改造接口。
