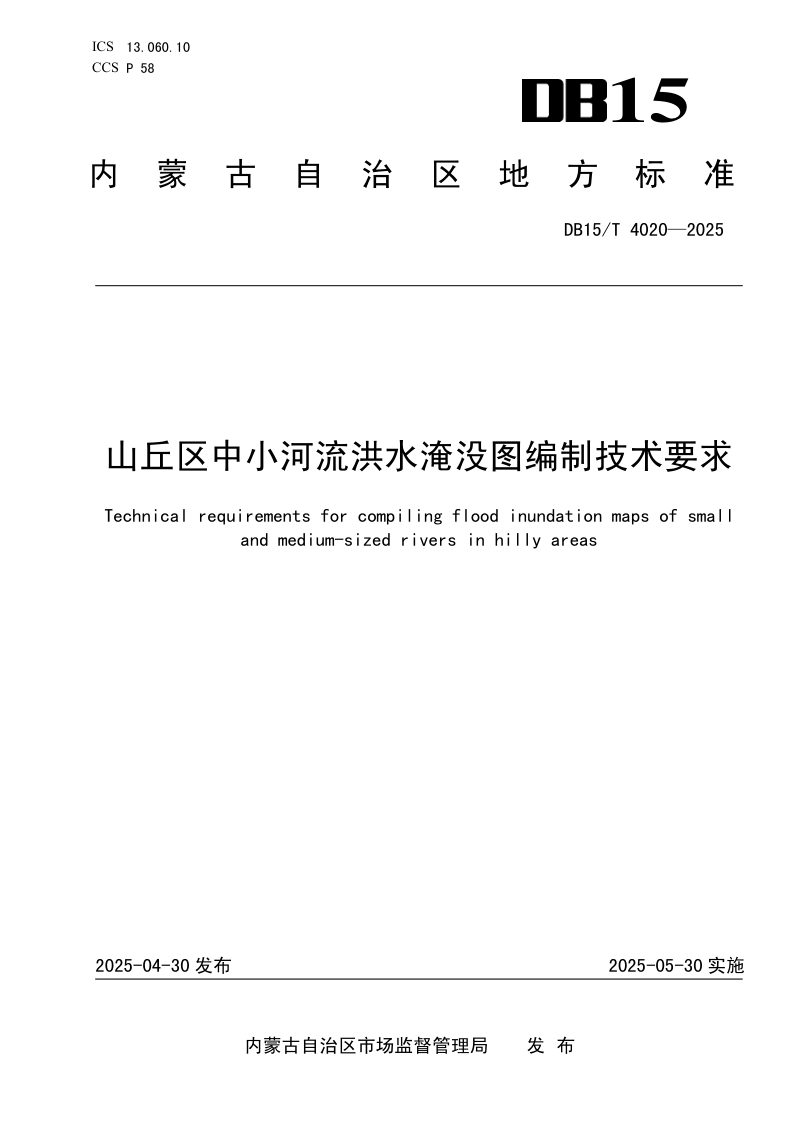

内蒙古自治区《山丘区中小河流洪水淹没图编制技术要求》DB15/T 4020-2025

本规范规定了内蒙古自治区山丘区中小河流洪水淹没图编制工作的全流程技术要求。本规范适用于流域面积200平方公里至3000平方公里的中小河流，涵盖从资料收集整理、地形处理、洪水分析计算到淹没图绘制与成果整编的完整技术链条。本规范以5年、10年、20年、50年、100年一遇五种典型频率洪水为计算标准，对计算断面布设、河道糙率选取、设计暴雨与设计洪水推求、水面线计算及淹没分析等关键环节作出明确规定，并统一了淹没范围图和水深图的数学基础、图式符号与版面布局，确保成果的规范性与可操作性。

资料与地形处理

本规范要求系统收集流域自然地理、水利工程、规划成果及基础测绘等资料，并对资料的可靠性、一致性与完整性进行评估修正，统一空间数据坐标系。在地形处理上，本规范明确了河道计算断面的布设原则，要求断面间距控制在100米至200米，并在河道形态变化处、村镇河段及建筑物上下游加密布设，同时规定河道糙率应按主槽与滩地分别选取。

洪水分析与计算

本规范规定了洪水分析的计算范围确定方法，以干流源头或省界为起点、河口或省界为终点。设计洪水应根据资料条件选用不同途径推求，缺乏资料地区需采用两种以上方法比对分析，并考虑上游调蓄工程的地区组成影响。水面线计算采用一维恒定流方法，起始断面水位流量关系可根据实测资料、堰流公式或曼宁公式拟定，成果须与历史洪痕或已批复成果进行合理性对比。

淹没图绘制与成果整编

本规范对洪水淹没图的图式、成图精度与版面布局提出统一要求，淹没水深按五级划分并用蓝紫色系充填，淹没范围用深蓝至浅蓝色系表示。成果整编包括基础资料汇编、设计成果与最终成果的归档，最终提交5种频率的淹没矢量数据、成果报告及统计附表，电子数据采用2000国家大地坐标系和高斯-克吕格投影。
