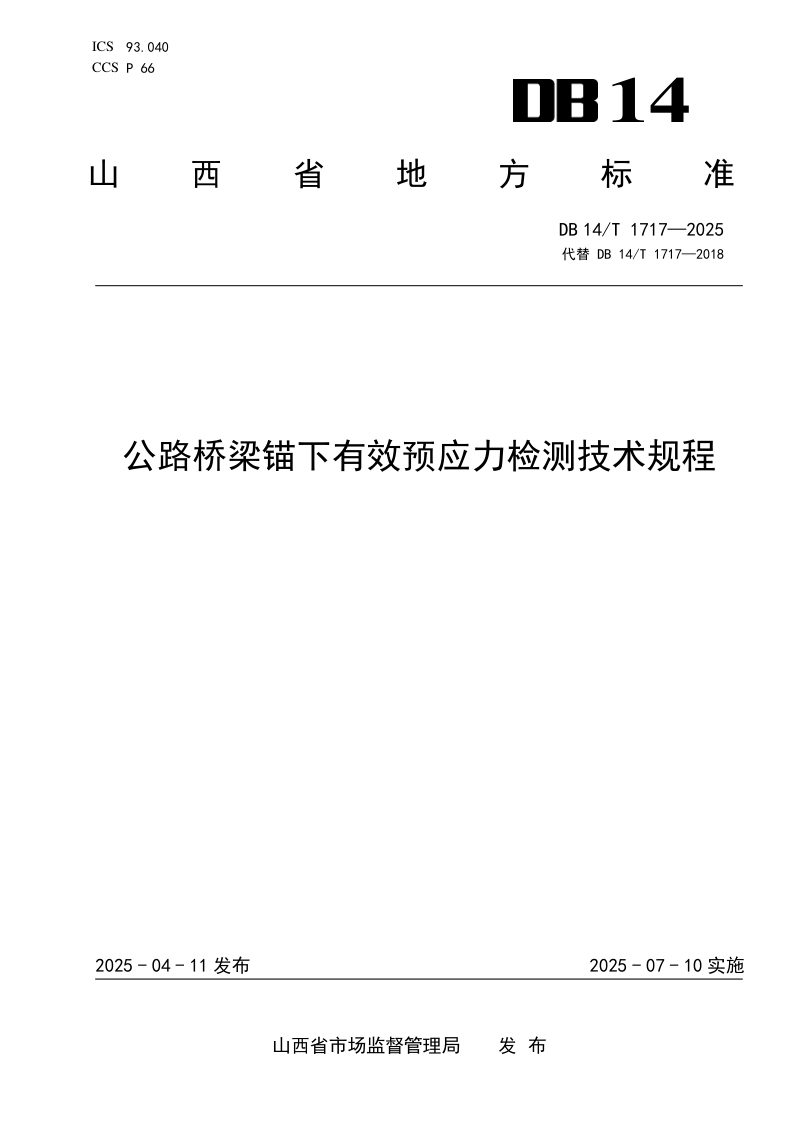

山西省《公路桥梁锚下有效预应力检测技术规程》DB14/T 1717-2025

本规程为公路桥梁锚下有效预应力检测提供了标准化技术依据，适用于后张法施工及体外预应力结构的锚下有效预应力现场检测。本规程替代了2018年版，系统规定了应变法和反拉法两种检测方法的适用条件、仪器要求、操作流程及数据处理方式。应变法须从张拉施工阶段开始，通过在预应力筋上布置应变传感器全程监测应变变化并推算有效预应力；反拉法则在张拉完成且未注浆时，通过反向张拉并分析位移-力曲线或控制夹片位移来判定锚下有效预应力值。本规程明确了检测数量、抽检比例及异常工况处理原则，并规定了以相对偏差和不均匀度作为质量评定的两项核心指标，确保桥梁预应力体系施工质量可控。

两种检测方法的适用条件与核心要求

本规程明确了应变法与反拉法的不同适用场景。应变法从张拉开始即介入，须在每束预应力筋上逐根布设不少于3个轴向测点，检测环境需避开恶劣天气与电磁干扰。反拉法则要求预应力筋外露工作长度不小于50厘米，检测时需确保千斤顶轴线与钢束平行，且夹片位移量不宜超过1毫米。两种方法在遇到实测值超限、变化规律异常或结构受损等情况时，均须立即停止加载并排查原因。

检测工作程序与报告内容构成

现场检测须按收集资料、编制方案、实施检测、数据分析、出具报告的标准化流程进行。检测报告应涵盖项目概况、检测目的与依据、仪器设备信息、现场影像资料、检测数据汇总以及明确的结论与建议。对于预制构件，首三榀必须检测，总抽检比例不低于10%；现浇结构则按断面或节段抽检，比例不低于20%，当出现偏差超标时需加大检测频次。

质量评定的双指标体系

锚下有效预应力质量评定采用相对偏差和不均匀度两项指标进行综合判定。相对偏差通过实测值与设计值之差除以设计值计算，设计值需考虑夹片回缩损失及锚下摩阻损失等修正系数。不均匀度则涵盖同束各根预应力筋之间的偏差程度和同断面各束之间的偏差程度，以此全面评价预应力张拉施工的均匀性与可靠性。
