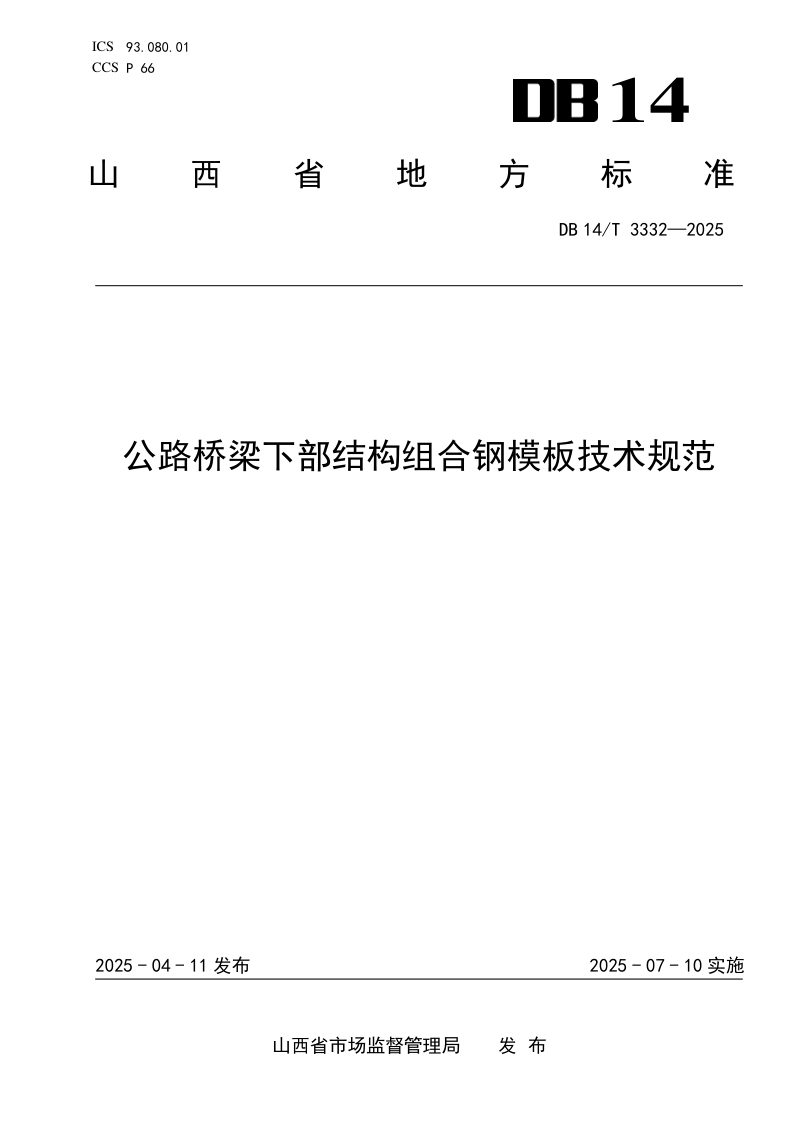

山西省《公路桥梁下部结构组合钢模板技术规范》DB14/T 3332-2025

本规范系统规定了公路桥梁下部结构组合钢模板的全生命周期技术要求，涵盖术语定义、分类编码、设计制作、检查验收到安装拆除、装卸转运及维修保管等各环节。本规范以“通用模板为主、专用模板为辅”为核心理念，推行标准进制规格体系，明确了通用平面模板、通用圆柱模板及各类专用模板的构造参数与设计准则。在技术层面，本规范对模板的选材标准、焊接工艺、防腐涂装、荷载计算及结构验算方法作出详细规定，并提供了系统的质量检验标准与试验方法。通过统一的技术标准，本规范旨在提升模板的通用性、周转率与安全可靠性，推动公路桥梁下部结构施工向标准化、规范化方向发展。

模板体系构成与设计原则

本规范确立了组合钢模板由钢模板和连接件组成的体系框架，将模板划分为通用模板与专用模板两大类，并采用标准进制设定规格尺寸，以便于互换与组合。设计遵循构造简单、组合灵活、装拆便利、拼缝严密的原则，要求模板具备足够的强度、刚度和耐久性，满足施工受力要求。选材上规定钢材强度等级不得低于Q235，并对焊接材料的匹配性提出明确要求。

制作工艺与质量检查

本规范详细规定了从下料、焊接、防腐涂装到包装的制作全过程技术要求。钢板下料需考虑加工余量，背楞宜采用整根杆件制作；焊接工艺须符合相关国标规定，对焊脚尺寸、焊缝形式与质量提出了具体指标，重要焊缝需进行无损检测。模板出厂前应按标准进行随机抽样荷载试验和试拼装检验，并明确了单块模板制作、焊缝及防腐涂装的质量验收标准。

安装拆除与运维管理

本规范对模板安装与拆除作业的安全控制、操作流程和验收标准作出严格规定，强调安装时须采取防倾倒措施，拆除时须按顺序操作并待混凝土达到拆模强度。在装卸转运环节，对吊点布置、风力限制和运输方式提出具体要求。维修保管方面，建立了回收模板的分类检查与修复标准，明确报废处置原则，并对工厂及施工现场的存放条件、保养周期和管理方式进行了规范。
