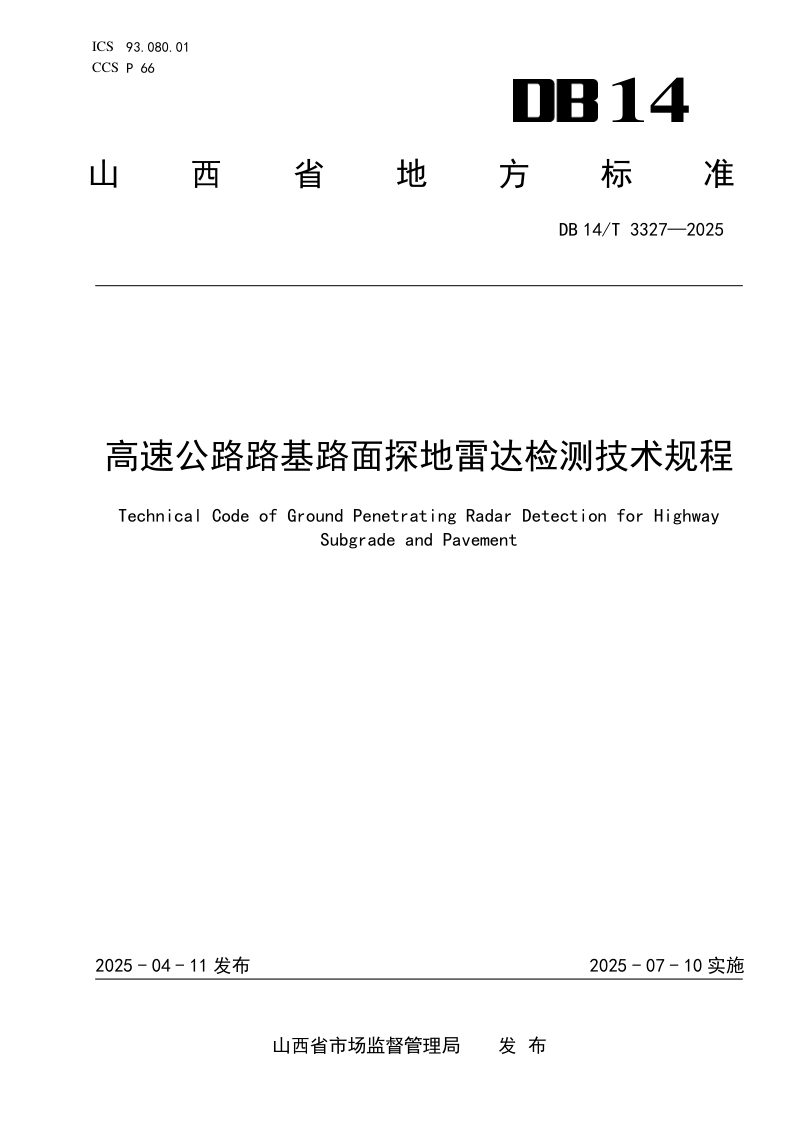

山西省《高速公路路基路面探地雷达检测技术规程》DB14/T 3327-2025

本规程规定了高速公路路基路面探地雷达检测的系统要求、工作准备、数据采集、处理解析及报告编制的全流程技术标准。本规程以车载式探地雷达为主要应用对象，明确了从设备检定、参数选取到现场标定、数据同步采集的完整操作链条，并建立了基于电磁波双程时间与介电常数的厚度估算公式及变异系数评估方法，用于判定检测结果的均匀性。同时，本规程针对路基路面隐性病害，规定了单频、双频及阵列雷达的解析策略，要求结合回波特征、视频图像与弯沉数据进行关联分析，并规范了报告的编制内容与形式。

系统性能与采集参数设置

本规程对探地雷达检测系统的模数转换位数、存储容量、同步摄像头、定位及测距装置等提出明确指标，车载系统扫描速率不低于800扫每秒，供电不少于7小时。雷达中心频率应依据探测深度与分辨率选择，采集时间窗需根据目标深度和波速通过公式计算，并参考常见介质介电常数进行参数设定，以确保数据采集质量。

现场检测与数据采集流程

检测前须完成待检区域的设计、养护资料调查及环境确认，要求路面无障碍、无积水，环境温度不低于-20℃并避开强电磁干扰。现场操作需先标定雷达高度、起始零点和测距轮，连接系统后设置天线频率、采样率及时间窗等参数。采集过程中，各传感器须同步触发，车辆匀速行驶，并对关键桩号及病害进行实时标记，必要时采用钻孔取芯等方式验证。

数据处理与病害解析方法

数据处理遵循既定流程，厚度解析通过各层采样点的双程时间和介电常数估算厚度值，计算平均厚度、标准差及变异系数，当变异系数大于10%时判定均匀性较差。病害解析强调多源数据关联，要求结合邻道数据、不同频率数据或阵列模块数据进行对比分析，并依据典型回波特征识别隐性病害，最终解析结果需与表面视频及弯沉数据关联。
