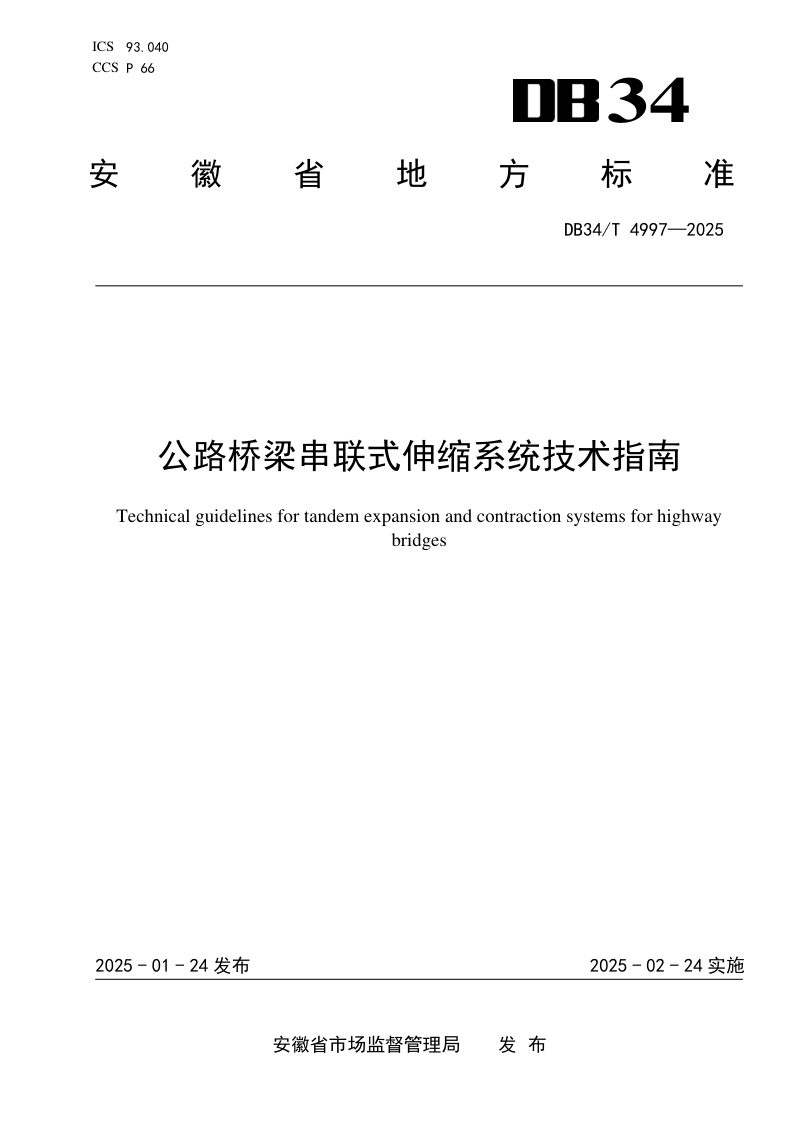

安徽省《公路桥梁串联式伸缩系统技术指南》DB34/T 4997-2025

本指南系统规范了公路桥梁串联式伸缩系统的设计、加工制造、现场施工和养护全流程技术要求，适用于伸缩量为160mm～960mm的公路桥梁。本指南将伸缩系统分解为跨缝组件、变位组件、滑动组件和导水带等核心部分，明确了各部件功能定位与相互配合关系：跨缝组件承担跨越梁端间隙与弹性支撑，变位组件实现模数化纵向伸缩与平面摆动，滑动组件提供支承与位移控制，三者顺桥向串联形成一体化结构。在设计层面，本指南对材料性能、构件布置、变形性能及锚固构造均提出了量化指标，强调设计使用年限不低于15年，并注重防水、防污与防冻等耐久性保障。在制造与施工环节，本指南对钢构件加工精度、橡胶件尺寸公差、滑板成型工艺及现场安装步骤作出了详细规定，要求工厂试组装并严格控制相邻构件高差与间隙。养护部分则明确了定期检查的关键项目及各类损伤的修复与更换要求。

系统构成与功能设计

本指南将串联式伸缩系统划分为跨缝组件、变位组件和滑动组件三大功能模块。跨缝组件通过跨缝板与弹性支座的配合跨越梁端间隙，一端固定、一端滑动以适应梁体转动；变位组件依靠活动边梁、活动中梁及均匀变位控制连杆实现等间距伸缩；滑动组件以滑动承压座与导轨的紧配合控制位移并兼具减振功能。三者共同构成完整的伸缩与承重体系。

制造安装与精度控制

本指南从加工偏差、组装公差和现场安装流程三方面建立了精度控制链条。钢构件加工要求平面度、平行度偏差不超过1mm，滑板厚度与装配间隙均设定了具体允许值；现场安装时，相邻跨缝板及边中梁高差不得超过1.5mm，总宽度偏差按伸缩量分段控制，安装步骤按梁端处理、座板安装、组合体就位、跨缝板压紧等顺序依次进行。

养护检查与维护处置

本指南建立了以定期检查为核心的养护制度，检查内容涵盖伸缩系统与桥面铺装连接、防水排水构造、螺栓紧固状态、跨缝板脱空变形、滑动组件异物侵入及变位组件均匀性等关键项目。针对螺栓松动断裂、构件严重变形或焊缝开裂、橡胶密封带破损等问题，分别规定了及时修复、更换或清理的处置措施。
