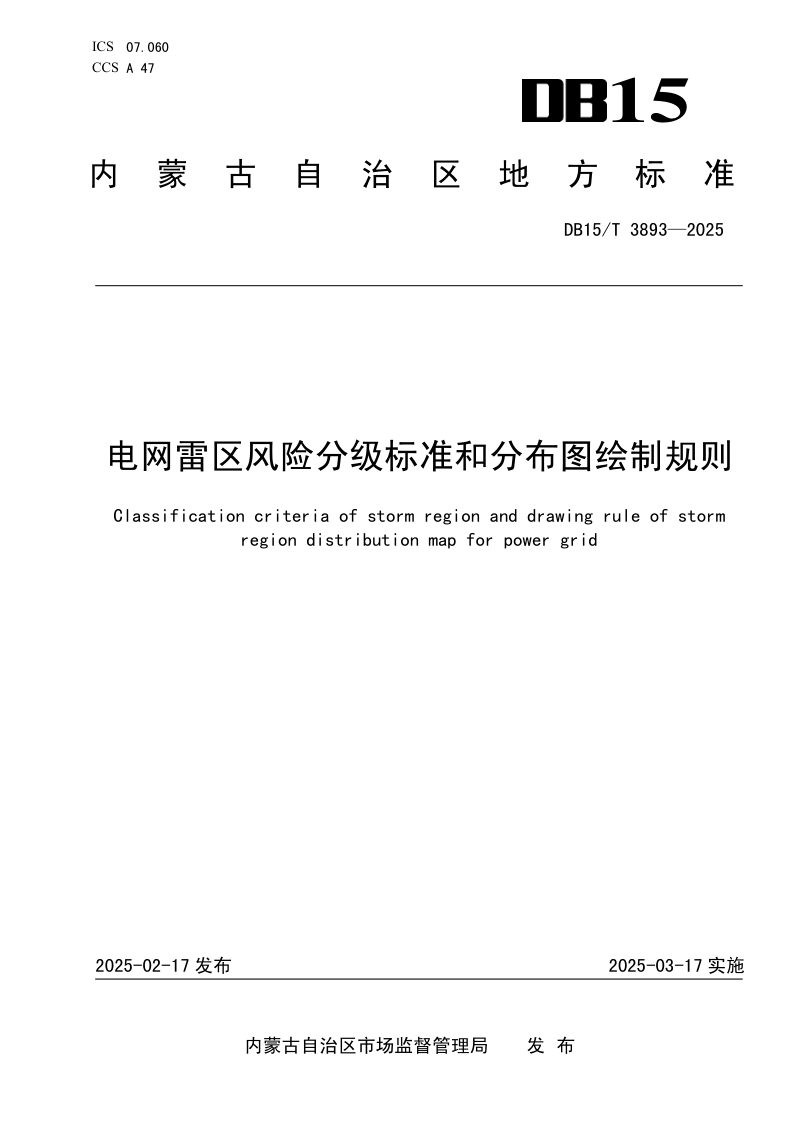

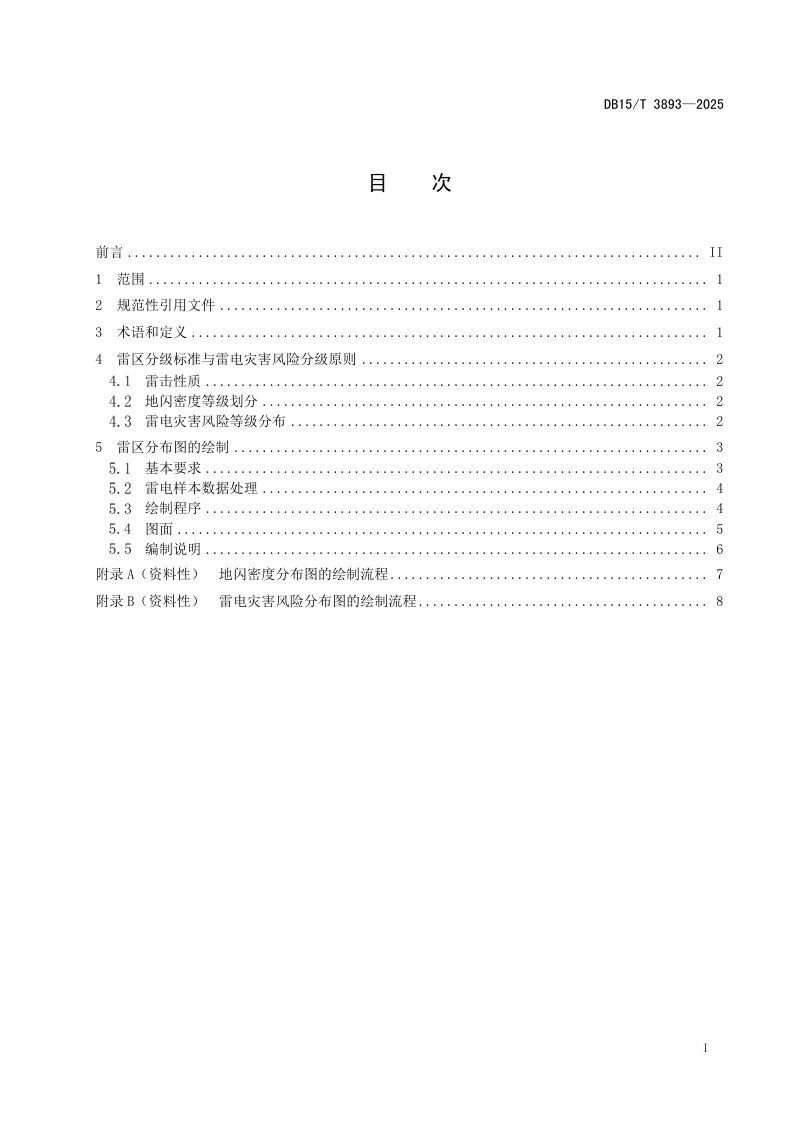

内蒙古自治区《电网雷区风险分级标准和分布图绘制规则》DB15/T 3893-2025

本规范立足内蒙古自治区电网雷电防护需求，系统规定了雷区风险分级标准与分布图绘制规则。本规范依据雷电定位系统多年监测数据，将地闪密度划分为A、B、C、D四个等级五个层级，并在此基础上结合雷电流幅值累积概率，分别构建绕击与反击危险雷电密度分布，形成I至IV级雷电灾害风险等级体系。本规范适用于电力、能源、气象等行业绘制电网雷区分布图，覆盖地闪密度分布图与雷电灾害风险分布图两大类图件，要求以地理信息系统电子地图为底图，采用网格法进行绘制，并对图纸规格、图面配色、图例及附加信息等作出了统一规定，确保成果的规范性与可比性。

地闪密度等级与危险雷电密度计算方法

本规范将地闪密度Ng值从弱到强分为四个等级五个层级，划分标准与DB15/T 2747-2022保持一致。在危险地闪密度分布方面，本规范依据地闪密度等级分割点对应的Ng值，结合当地雷电流幅值累积概率分布，通过公式分别计算绕击危险雷电密度和反击危险雷电密度，以此作为雷电灾害风险四等级划分的基础，为不同电压等级输电线路的差异化防护提供了量化依据。

雷区分布图的绘制程序与技术要求

本规范要求雷区分布图以内蒙古自治区为基本单位，采用至少五年、宜为十至十三年的雷电监测数据绘制，地闪密度分布图每年滚动更新、每三年修订，雷电灾害风险分布图每三年修订。绘制时需采用网格法，网格分辨率选择范围为0.01°×0.01°至0.05°×0.05°，底图比例尺不小于1:250000，并应在底图上绘制电网地理接线图。雷电灾害风险分布图的绘制需在危险地闪密度分布图基础上，叠加历史雷击故障点标识区域并提升相应风险等级，最终形成完整的图集。
