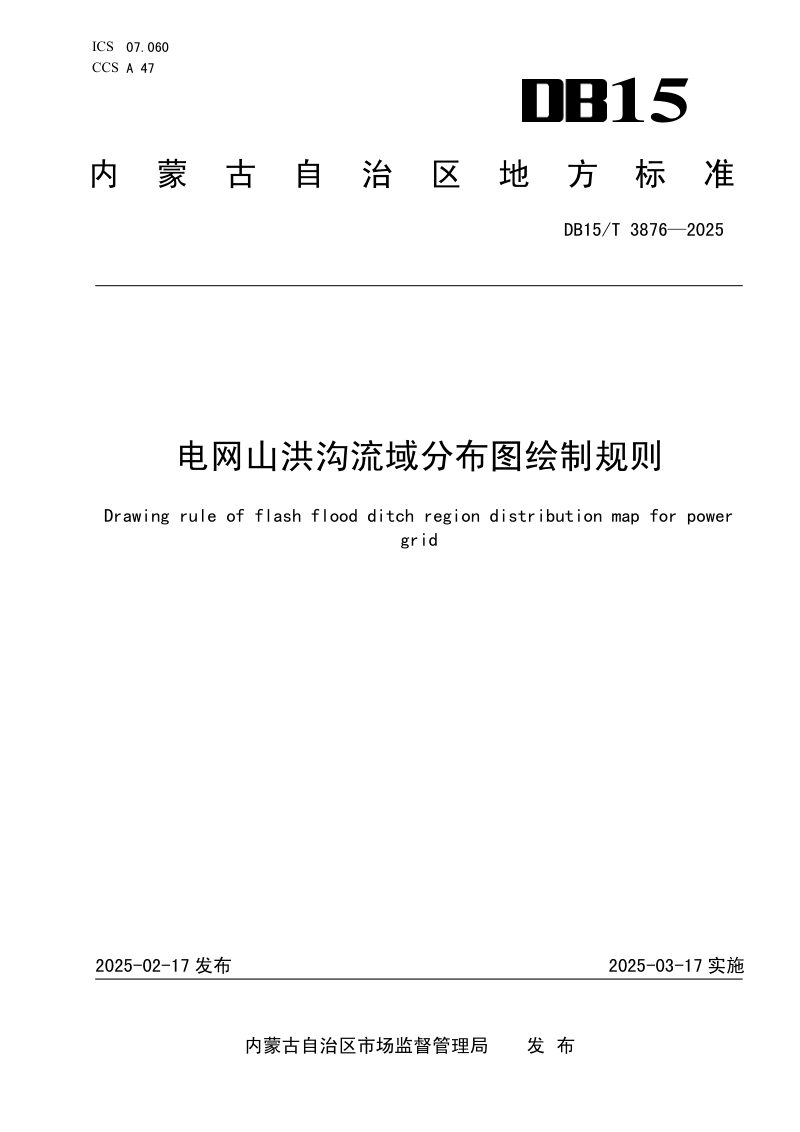

内蒙古自治区《电网山洪沟流域分布图绘制规则》DB15/T 3876-2025

本规范规定了电网山洪沟流域分布图绘制的全流程技术要求，旨在为内蒙古自治区电网设施的山洪灾害防治提供标准化支撑。本规范以数字高程模型、山洪灾害普查信息及近五年电网故障数据为基础，构建了包含流域边界提取、分级初绘、等级调整与跳变修正等环节的系统性绘制方法。其中，山洪沟流域依据流域面积划分为四个等级，并可结合实际故障情况灵活调整，确保分布图客观反映风险实况。制图环节对底图坐标系、比例尺、图面要素、颜色标识及版本信息均作出统一规定，最终形成的专题地图须清晰呈现输电线路路径、变电站位置及各等级流域范围，为电网规划选址、运行维护和应急响应提供直观可靠的决策依据。

基础数据与分级标准

本规范要求汇聚三类核心基础资料：近五年因山洪导致的输变电设备故障信息，包含事发位置与受影响杆塔坐标；符合相关技术要求的山洪灾害普查信息，涵盖流域基本情况、基础设施与隐患点调查等内容；以及格网尺寸小于100米见方的数字高程模型和省界、水系等矢量数据。在此基础上，以流域面积为核心指标，将山洪沟流域划分为四个等级，同时允许根据电网山洪沟流域的实际情况调整分级阈值，使风险表征更贴合地域特征。

绘制方法与等级调整机制

绘制流程从流域边界提取入手，以河网和数字高程模型为底图，将隐患点与历史故障点定义为出水口，圈定合适的集水区域以确定各流域范围。完成初稿绘制后，需结合山洪灾害导致的电网实际故障情况对流域等级进行复核调整，若相邻区域出现等级跳变，则遵循“就高不就低”的原则予以修正，避免风险低估，最终输出完整的分级分布图。

制图与呈现规范

最终的电网山洪沟流域分布图须以电子地图为底图，采用2000国家大地坐标系，比例尺不小于1:1000000，并叠加输电线路路径及变电站信息。图名为“XX地区电网山洪沟流域分布图”，需包含指北针、比例尺、图例等要素，不同等级流域应以鲜艳透明、易于区分的颜色着色。图面左下角的制图说明须载明制图单位、日期、审图号及“NM-XXXX”格式的版本信息，确保图纸规范统一、可追溯。
