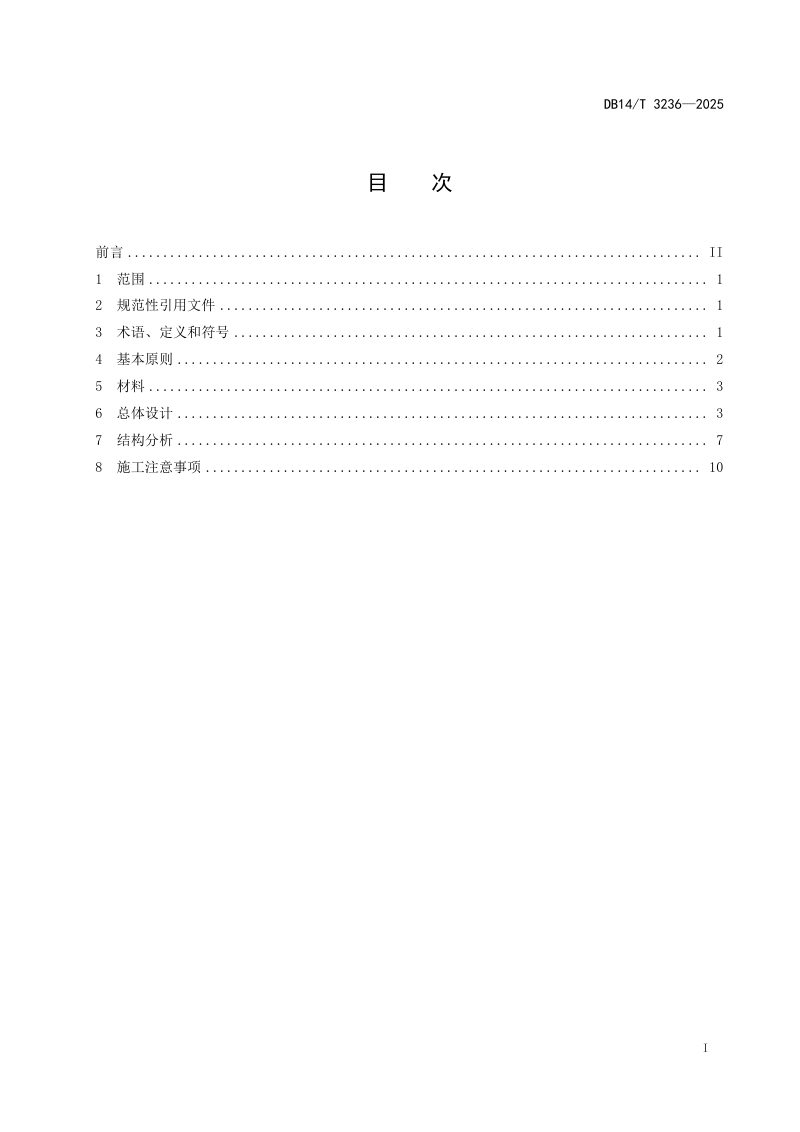

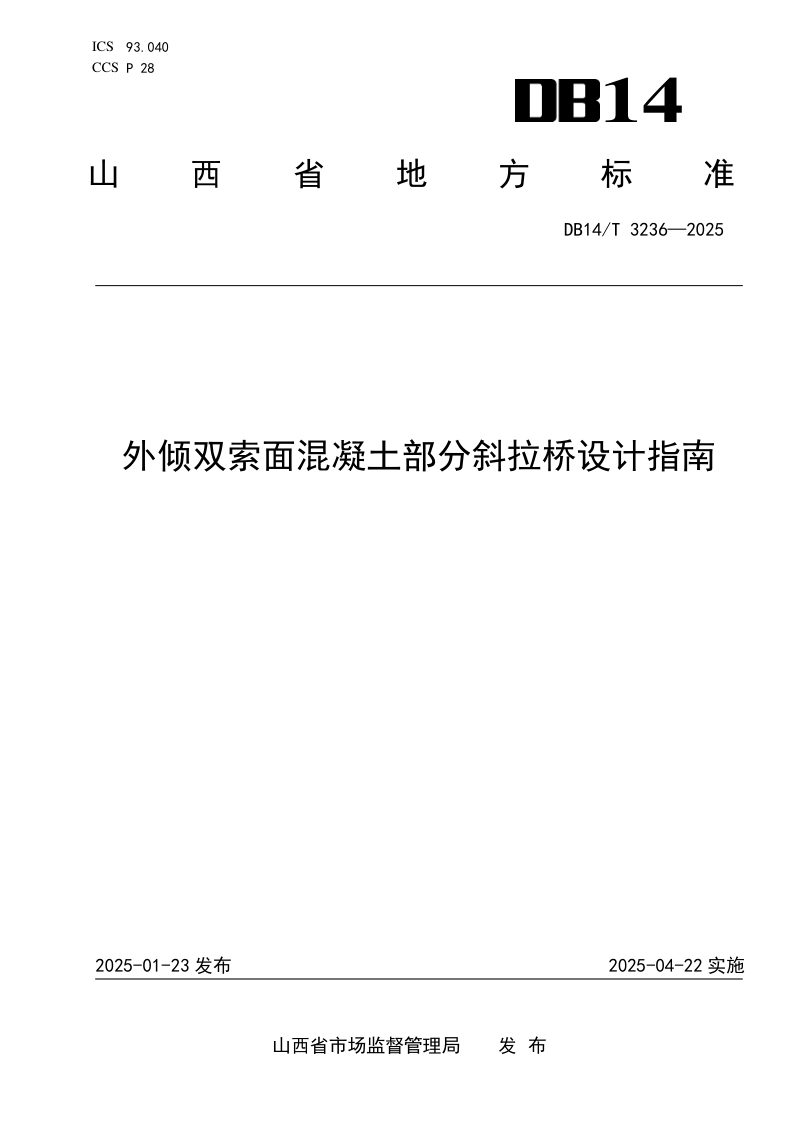

山西省《外倾双索面混凝土部分斜拉桥设计指南》DB14/T 3236-2025

本指南系统提出了山西省外倾双索面混凝土部分斜拉桥的设计技术准则，适用于跨径100m至300m间的公路桥梁设计指导。本文件以概率极限状态设计法为基础，涵盖从材料选用、总体布置、结构体系到施工监控的全过程设计要求，强调结构安全、耐久适用与可维护性的统筹协调。指南对主梁、索塔、斜拉索、主墩及基础等关键构件的设计参数给出了量化建议，包括梁高与跨径比、塔高与跨径比、无索区长度比例等，并对结构静力、动力及稳定性分析提出明确要求。同时，本文件注重桥梁景观设计与防灾减灾功能，要求设置检修通道以确保构件可达可检可换。

总体设计原则与核心参数

本指南明确桥梁设计须结合使用功能、建设条件、景观环保及养护需求进行全寿命周期经济性统筹。推荐采用塔梁墩固结体系，边跨与主跨比宜取0.5至0.76。主梁宜为连续体系，索塔附近无索区长度宜为主跨跨径的0.15至0.20倍，桥面以上塔高与主跨跨径比宜为1/6至1/10，保障桥梁整体受力的合理性与经济性。

关键构件设计与构造要求

针对外倾索面的受力特点，本指南细化了主梁截面选型规则，推荐采用箱形断面，并给出了等截面与变截面的梁高跨径比建议区间。索塔设计需避免受扭，斜拉索锚固优先采用内置式钢锚箱或骑跨式鞍座。斜拉索应具备高应力变幅承受能力并考虑更换便利性，桥面以上拉索防护高度不应小于2.5m，确保结构安全与耐久。

结构分析与施工监控要点

本指南规定须采用不少于两种软件进行整体与局部、施工及成桥各阶段的强度、刚度和稳定性对比分析。成桥状态需验算主梁竖向挠度，使其满足汽车荷载引起的挠跨比不大于1/500。施工阶段须充分考虑不平衡荷载及外倾桥塔的横向临时拉索设置。施工过程严格执行监控，确保应力、索力与线形符合设计文件要求。
