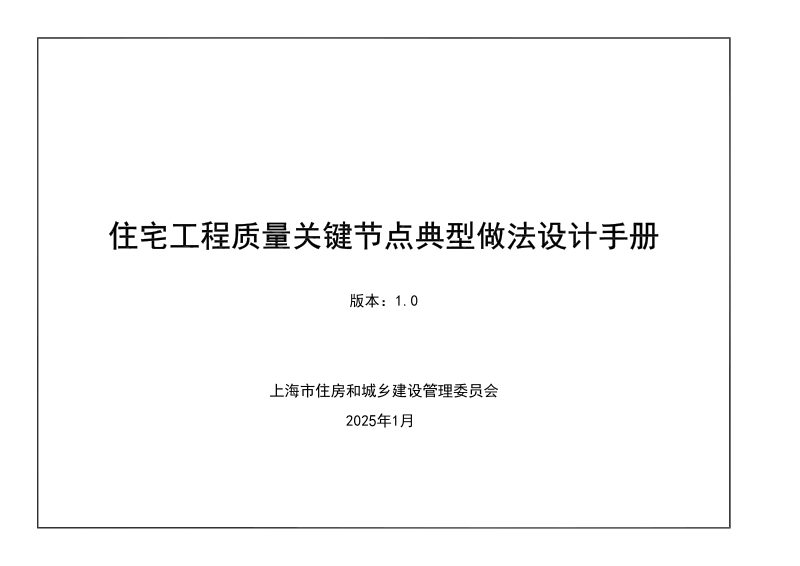

本手册系为贯彻落实上海市新建住宅工程设计质量管控要求而编制的技术指导文件，适用于本市新建住宅工程。本手册在国家标准和图集的基础上，聚焦房屋渗漏、防脱落、隔声降噪等质量关键节点，系统梳理并总结了各类构造做法，涵盖夹心保温外墙、双面叠合夹心保温外墙、反打保温外墙、外墙内保温等多种外墙体系的防渗漏构造，以及外墙穿墙管道封堵、勒脚部位防水、卫生间防水、出屋面节点防水、地下室防渗、装饰线条防水、水箱水泵防噪声等内容。本手册通过“规范节点细化”“规范节点扩展”和“提高要求”三个层级对构造做法进行分类标注，供勘察、设计及施工图审查相关从业人员参考使用。

外墙防渗漏构造体系

本手册针对预制混凝土夹心保温外墙，明确水平接缝应采用胶缝加高低企口构造，竖向接缝采用胶缝加排水空腔构造，并对起始层、标准层、顶层及阴角等部位给出了详细的节点做法。对于双面叠合夹心保温外墙，强调采用材料防水措施，水平缝和竖向缝宜采用平缝，同时要求预制外墙采用预埋窗框或附框，门窗洞口设滴水线及排水构造。反打保温外墙则要求在接缝两侧各150mm宽度范围涂刷聚合物水泥防水涂料或附加耐碱玻纤网格布，并对阳台板根部设置翻边或现浇叠合层。外墙内保温体系要求在接缝处采用防水砂浆内压网格布或涂刷防水涂料，并对穿墙管道、螺杆孔洞等明确逐孔封堵要求。

关键节点防水与防噪声措施

本手册对卫生间防水提出轻质隔墙根部设混凝土反坎、地面防水层向门口外延展等构造要求；出屋面节点要求女儿墙压顶向内找坡、设施基座与结构整体浇筑、管道泛水处增设附加层；地下室部位规定了沿变形缝外墙设置截水沟槽导流渗水的做法，以及基坑格构柱和降水井点穿透底板的防渗措施。此外，本手册对装饰线条要求优先采用与外墙一体成型做法，对凸出墙面超过100mm的线条设锚栓固定并作防水设计；对生活水箱进水管安装消音管、水泵设隔震措施等防噪声构造也作出了规定，并明确屋顶补水管的敷设位置要求。

该手册由上海市住房和城乡建设管理委员会组织编制，是对本市新建住宅设计质量管控要求的系统性技术支撑和细化落地，具有较强的针对性和操作性。该文以住宅工程中常见的渗漏、脱落、噪声等质量通病为靶向，将不同外墙体系及关键节点的构造做法进行标准化整合，弥补了现行国家标准和图集在本地化应用中的不足。通过区分“规范节点细化”“规范节点扩展”和“提高要求”三个层级，该手册为设计环节提供了从底线遵守到品质提升的梯度参考，有助于统一设计深度和审查尺度。同时，该文对密封胶选用、排水管设置、防水层延展范围等关键细节给出了明确量化指标，有利于从设计源头减少工程质量隐患，推动住宅工程质量的整体提升和行业技术水平的规范发展。
