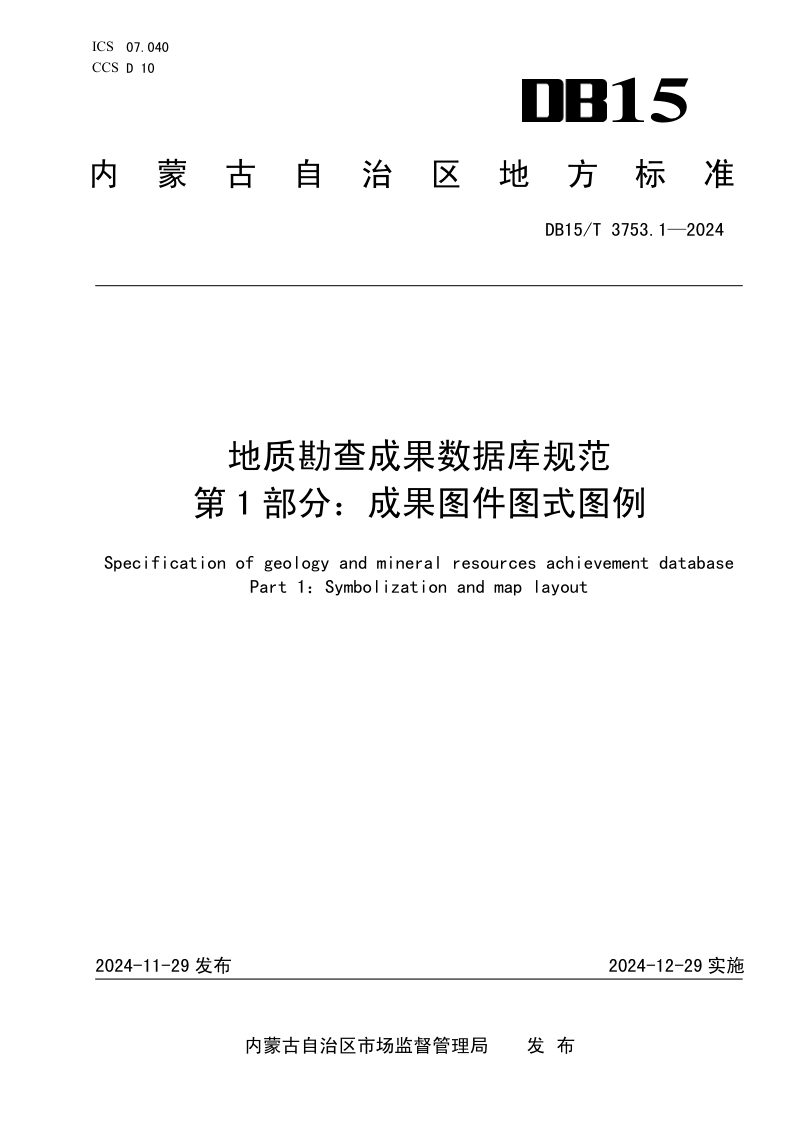

本规范是DB15/T 3753《地质勘查成果数据库规范》系列标准的第1部分，聚焦于地质勘查成果图件的图式图例标准化。本规范系统规定了在地理信息系统环境下编制地质勘查成果图件时所需使用的符号、线型、图案的编码体系及参数信息，涵盖符号库、线型库和图案库三大核心内容。本规范适用于地理类、地质矿产类、地球物理类、地球化学类、水文地质类、矿产资源规划类、煤炭地质勘查类等多个专业领域，可服务于野外填图、室内编图及出版等全流程工作。

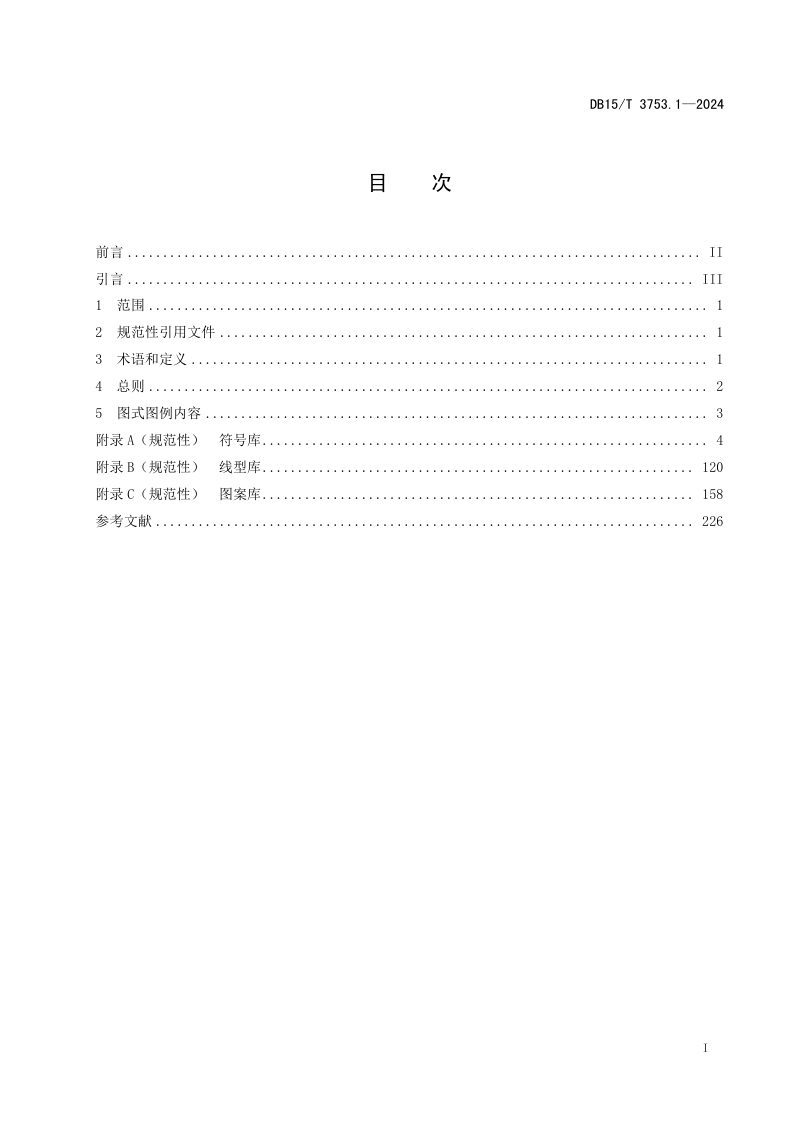

本规范将图式图例内容划分为符号库、线型库和图案库三个规范性附录。符号库涵盖地理类、地质矿产类、地球物理类、水文地质类、矿产资源规划类等多专业符号，按专业大类及其亚类依次排列，并在大类之间预留20个位置、亚类之间预留3至5个位置以便后续扩展。线型库按基本信息类、地理类、地质矿产类、地球物理类、水文地质类等顺序组织，大类间预留10个位置、亚类间预留5个位置。图案库则按基础类、地质矿产类、水文地质类、土地规划类、煤炭地质勘查类等专业顺序编排。
本规范明确了符号定位点的六项编制规则，几何图形符号定位于几何中心，宽底符号定位于底边中心，底部为直角的符号定位于直角顶点，组合图形符号定位于下方图形的中心点或交叉点，无底线符号定位于两端点间中心点，不依比例描绘的设施定位于符号中心点。色标采用青、品红、黄、黑四色体系，按DZ/T 0179标准要求排列。附录中各图形元素的高、宽、线宽、颜色等参数均为常用编图基础，具体编图时可根据实际内容进行调整。
