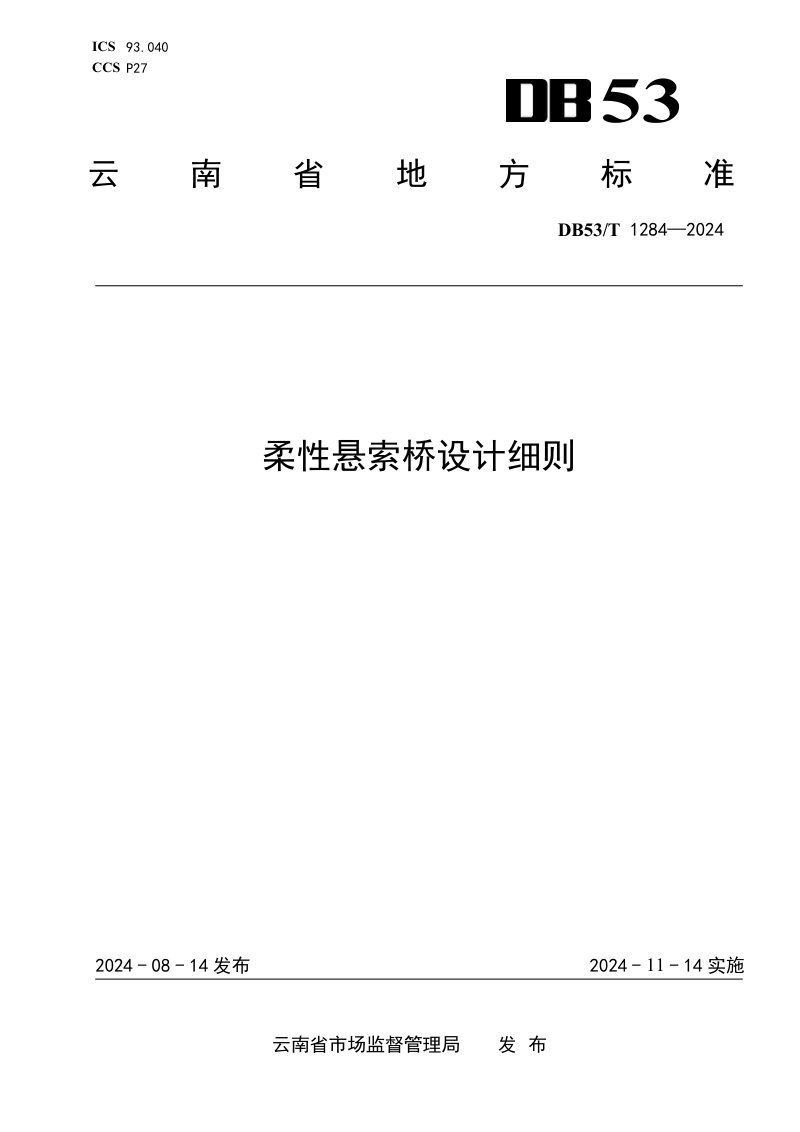

云南省《柔性悬索桥设计细则》DB53/T 1284-2024

本细则规定了云南省柔性悬索桥设计的全套技术要求，适用于通行荷载受限、设计速度低于20 km/h、跨径200 m以下的地锚式悬索桥。本细则采用极限状态设计方法，以分项系数表达式进行设计，涵盖材料选用、作用与作用效应组合、总体设计、索塔、锚碇、悬吊系统、加劲梁及抗风索体系等核心环节，并纳入养护管理要求。设计遵循安全、耐久、适用、环保、经济且兼顾美观的原则，主体承力结构设计使用年限不低于50年。本细则特别针对人马吊桥和汽车吊桥两类主要桥型，明确了各自的设计荷载、结构体系、计算理论及容许变形标准，强调以钢丝绳为主索、型钢叠合梁为加劲梁的标准构造，并通过附录提供实桥工程实例以指导实践。

总体设计与结构体系

本细则要求总体结构分跨布置应结合地形、地质、水文及受力合理性综合确定，荷载等级依据交通发展规划选用。结构体系宜采用单跨简支和对称形式，主索垂跨比一般控制在1/8至1/15，吊杆或吊索间距宜在2.0 m至3.0 m范围内对称布置。桥面净宽根据桥型设定，汽车吊桥一般为4.0 m，人马吊桥为3.0 m。加劲梁推荐采用纵横向型钢叠合梁或钢桁架梁，并宜配置空间编网形式的抗风缆索体系以提升抗风稳定性，整体计算可按线弹性理论或有限位移理论进行。

关键构件设计规定

索塔宜采用钢筋混凝土门式框架结构，根据不同荷载与跨径确定了塔柱截面尺寸建议值，并应验算强度、裂缝宽度及施工阶段的稳定性。锚碇以重力式为主，通过型钢拉杆锚固系统连接主索，对整体抗倾覆、抗滑动稳定安全系数及基底应力作出严格限定。主索采用多股热镀锌或环氧涂层钢丝绳，束股排列为两列六股形式，端部以T形锚杯与锚碇连接并实现垂度微调，安全系数不应小于2.5。吊杆或吊索根据桥型选用圆钢或钢丝绳，索夹采用销接式，设计时须进行抗滑与强度验算。

附属设施与养护要求

桥面铺装采用防滑钢板或倒扣槽钢，以适应变形和排水。桥头应设置支座和伸缩缝以减缓冲击力，钢结构构件表面均须进行防腐防锈处理。养护管理要求对缆索系统、索夹及锚固系统、锚碇和索塔等关键部位开展经常性与定期检查，重点关注涂层劣化、钢丝断丝、索夹滑移及混凝土裂纹，并明确缺陷处置与部件更换标准。交通运营管理方面，须在桥头设置限载、限速标志及停车让行区，严禁汽车驶入人马吊桥。
