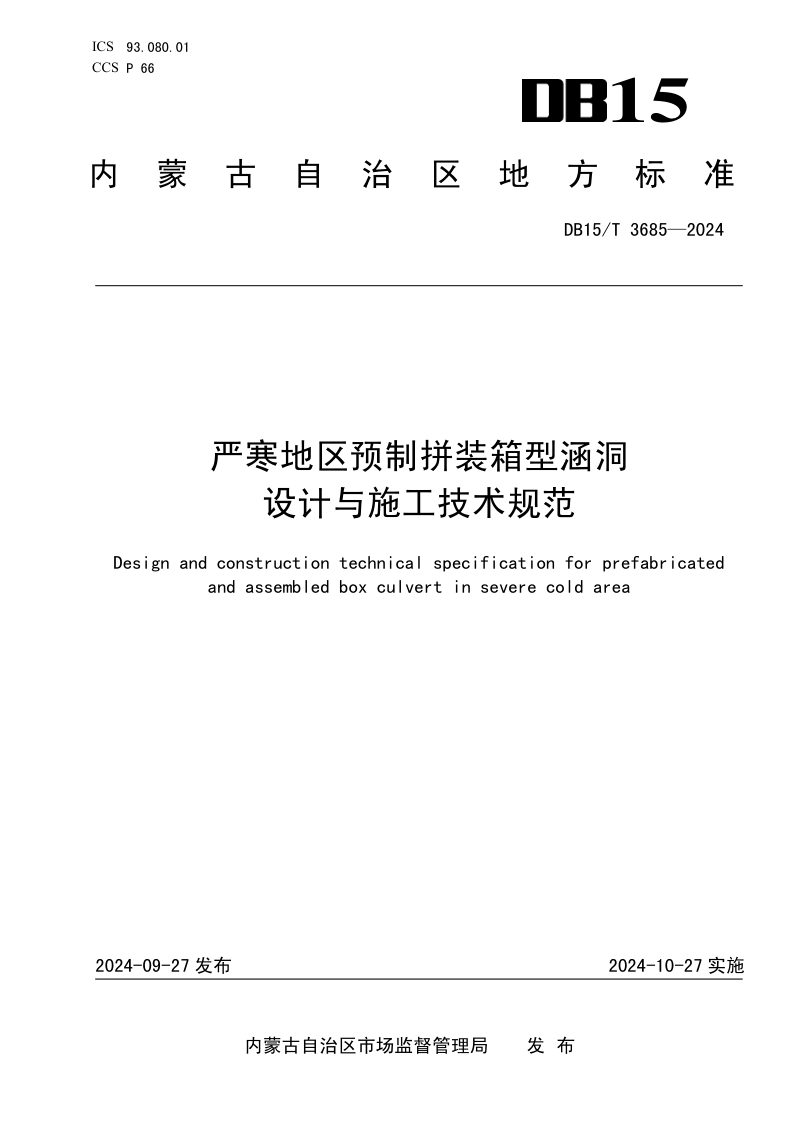

内蒙古自治区《严寒地区预制拼装箱型涵洞设计与施工技术规范》DB15/T 3685-2024

本规范系统规定了严寒地区预制拼装箱型涵洞的设计、施工与质量检验技术要求。本规范适用于严寒地区各等级公路工程，明确预制箱涵须采用工厂化制作、现场拼装的建造方式，并针对严寒气候特点提出混凝土抗冻等级不低于F250、基础垫层埋深须位于冰冻线以下等专属耐久性保障措施。本规范从材料性能、构造设计、结构计算到构件预制、存放运输、现场安装及回填防水等全流程作出详细规定，同时配套了土压力计算和开裂截面抗弯刚度取值方法，为严寒地区箱涵工程提供了完整的技术依据。

设计与构造要求

本规范规定预制箱涵标准跨径范围为1.5m至5.0m，设计基准期100年，高速公路和一级公路使用年限不低于50年。洞身采用钢筋混凝土整体闭合式框架结构，节段间以凹槽式企口连接并设置柔性密封与防水卷材双重防护，沉降缝沿涵长每隔4m至6m设置一道。洞口采用八字式或一字式翼墙，进出水口须铺砌加固并视纵坡情况配置消能设施。

材料与施工控制

本规范要求洞身混凝土强度等级不低于C40，抗冻等级不低于F250，基础下层采用M10以上浆砌片石。构件预制须在工厂化场地完成，钢筋加工采用数控机具，混凝土入模温度控制在5℃至35℃之间，拆模前宜采用蒸汽养生。涵节吊装须达到设计强度90%且龄期不小于7天，回填须在两侧对称分层进行，压实度不小于96%。

结构计算与质量检验

本规范明确预制箱涵按矩形框架设计，顶板、底板和侧墙按偏心受压构件或受弯构件取最不利工况配筋，裂缝宽度限值0.15mm。质量检验涵盖洞身节段预制、基础、洞口、箱涵安装及总体外观等分项工程，要求涵体整体顺直、企口缝密贴，进出口无阻水现象，并须完成全部设计施工项目。
